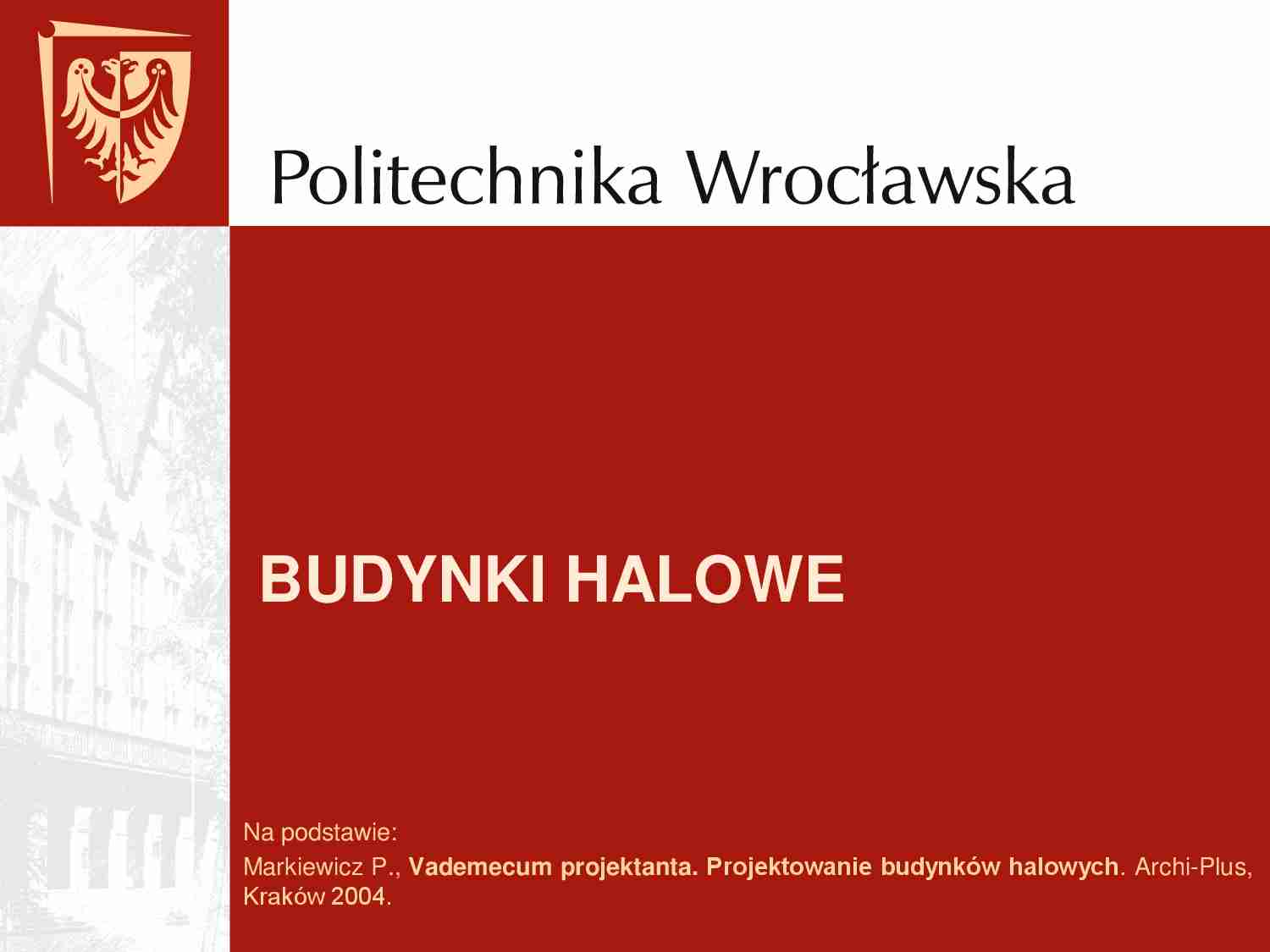

Budownictwo - wykład 12 - strona 1 Budownictwo - wykład 12 - strona 2 Budownictwo - wykład 12 - strona 3

Fragment notatki:


BUDYNKI HALOWE Na podstawie: Markiewicz P.,  Vademecum projektanta. Projektowanie budynków halowych .  Archi-Plus,  Kraków 2004. Budynki halowe - wstęp HALE TO budynki jednokondygnacyjne,  w których ściany i dach zamykają pewną  przestrzeń zapewniając dużą powierzchnię użytkową,  osłoniętą od wpływów atmosferycznych. Typy budynków halowych Typy budynków halowych Typy budynków halowych Budynki halowe - konstrukcja KONSTRUKCJA większości budynków halowych składa się  z płaskich układów nośnych rozmieszczonych  prostopadle do podłużnej osi budynku, połączonych  ze sobą elementami podłużnymi i stężeniami. Płaskie układy hal mogą być:  jednoprzęsłowe  wieloprzęsłowe.  Konstrukcje układu złożone są z:  ram,   łuków   rozwiązań słupowo-ryglowych. Konstrukcja hali Ramowa Łukowa Słupowo ryglowa Typy budynków halowych jednonawowych Hale konstrukcji wielonawowej Budynki halowe Konstrukcję nośną hali tworzy układ przestrzenny  złożony zwykle z następujących elementów:  słupów,  dźwigarów dachowych  elementów nośnych pokrycia dachu  stężeń dachowych i ściennych  szkieletowej konstrukcji ścian W niektórych typach hal występują także    belki podsuwnicowe,    belki jezdne do transportu podwieszonego,   pomosty technologiczne,    galerie, itp. USTRÓJ KONSTRUKCYJNY HALI 1 — stopa fundamentowa, 2 — rygiel ramy, 3 — płatew, 4 — tężnik pionowy,  5 — tężnik połaciowy, 6 - belka podsuwnicowa, 7 — belka dla transportu  podwieszonego, 8 — suwnica, 9 — ściana, 10 — pokrycie WYMIARY GEOMETRYCZNE HAL O  powierzchni hali , określanej przez architekta i  technologa,  decyduje sposób jej użytkowania .  Na jej  kształt i wielkość wpływają  wymagania  eksploatacyjne obiektu (wysokość urządzeń  produkcyjnych, wysokość transportowanych  elementów, gabaryty suwnic, itp.). O  układzie geometrycznym  hali decyduje rozmieszczenie instalacji, ciągów transportowych,  maszyn i urządzeń technologicznych. WYMIARY GEOMETRYCZNE HAL Główne wymiary hali określa   rozpiętość ustroju nośnego oraz   długość obiektu i   wysokość obiektu . Typowe  rozpiętości naw  w przemysłowych budynkach  halowych wynoszą:  12,00 / 18,00 / 24,00 / 30,00 / 36,00 / 48,00 m. Wysokości naw  wynoszą: 4,80 / 6,00 / 7,20 / 8,40 / 9,60 / 10,80 / 12.00 / 13,20 m. WYMIARY GEOMETRYCZNE HAL Wymiary wynikają z przyjętego w projektowaniu

(…)

… jest zapewnienie dużej sztywności i
wysokiej odporności ogniowej konstrukcji.
Monolityczne konstrukcje słupowo-belkowe, wykonuje
się jako układ ram, najczęściej poprzecznych,
rozstawionych w równych odstępach stężonych
podłużnymi belkami (ryglami) oraz stropami (np.
monolitycznymi stropami płytowo-żebrowymi).
Rozstaw ram wynika z przyjętych rozpiętości stropów.
Słupy ram łączone są z fundamentem najczęściej…
… na materiał konstrukcyjny hale dzielą się
na:
 HALE KONSTRUKCJI STALOWEJ
 HALE KONSTRUKCJI BETONOWEJ
BELKI STALOWE są stosowane jako:
 elementy nośne stropów i pomostów (żebra i podciągi),
 rygle ścienne,
 płatwie dachowe,
 nadproża,
wsporniki,
 elementy schodów, itp.
ELEMENTY KONSTRUKCYJNE
HAL STALOWYCH
Oddzielną grupę stanowią belki
podsuwnicowe i belki stanowiące elementy
konstrukcji wsporczych…
… rygla
poprzez zastosowanie jednostronnych zastrzałów.
Stężenie płatwi dachowych w płaszczyźnie dachu
wykonywane jest przy pomocy prętów i
zimnogiętych profili "C" w pasie okapowym i
kalenicowym.
Drugorzędowe elementy konstrukcji płatwie i rygle
POŁĄCZENIE RYGLI ŚCIENNYCH ZE SŁUPEM
ramy wykonywane jest za pomocą montowanych
pod ryglami wsporników kątowych.
Rygle w pasach okiennych wykonywane…
… są z
profili "C", tworzących nadproża i pasy
podokienne.
Aby zapobiec obwieszaniu się rygli ściennych
pomiędzy głównymi ramami konstrukcji
stosowane są podwieszenia rygli do płatwi
okapowej za pomocą cięgien prętowych.
Rozwiązanie ściany szczytowej
zamykającej budynek
Lekka ściana szczytowa
zamykająca budynek
nie ma pełnej ramy
konstrukcyjnej.
Jest wykonana ze
słupków połączonych u
góry ryglem z
dwuteownika
... zobacz całą notatkę
