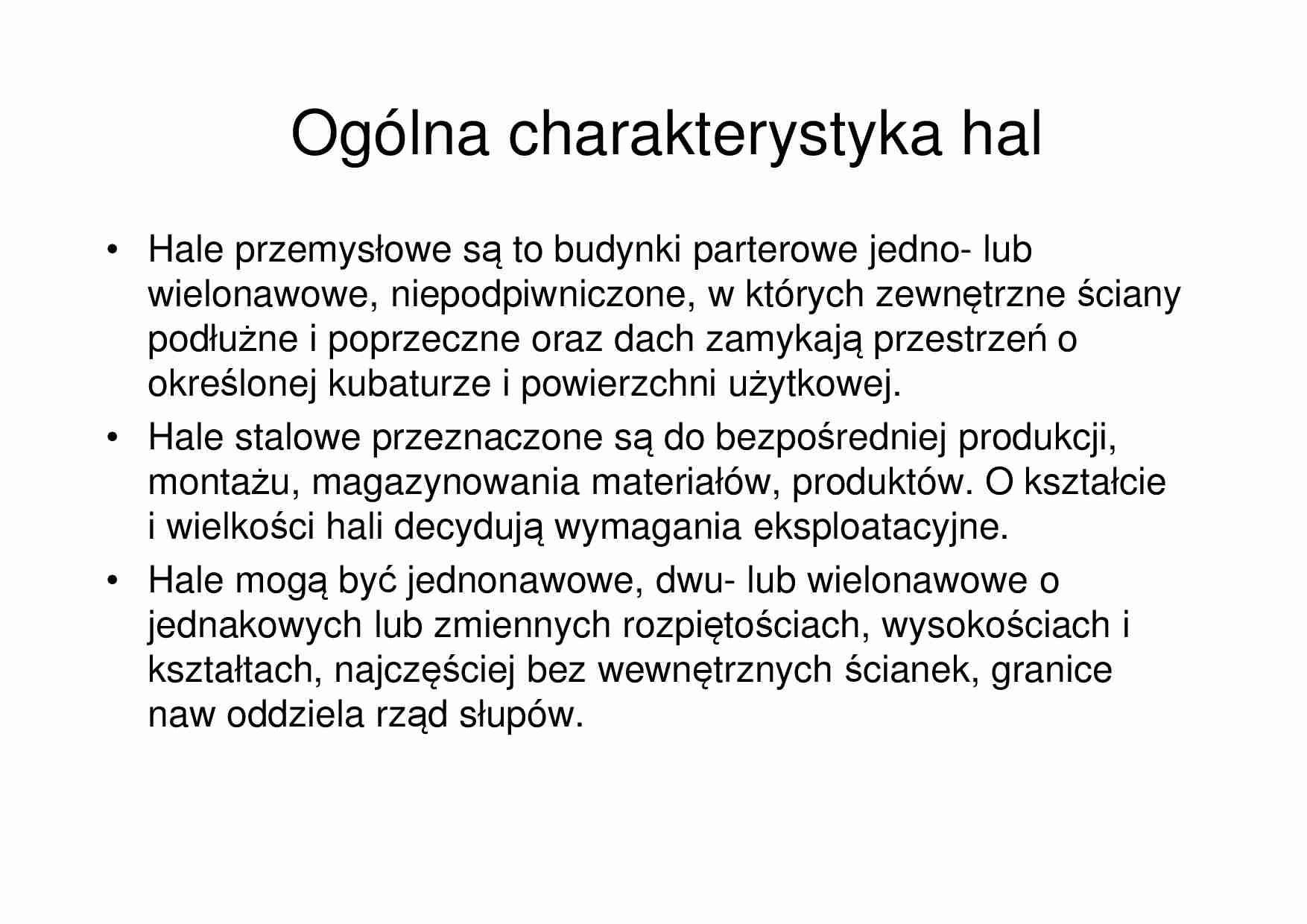

Ogólna charakterystyka hal
• Hale przemysłowe są to budynki parterowe jedno- lub
wielonawowe, niepodpiwniczone, w których zewnętrzne ściany
podłużne i poprzeczne oraz dach zamykają przestrzeń o
określonej kubaturze i powierzchni użytkowej.
• Hale stalowe przeznaczone są do bezpośredniej produkcji,
montażu, magazynowania materiałów, produktów. O kształcie
i wielkości hali decydują wymagania eksploatacyjne.
• Hale mogą być jednonawowe, dwu- lub wielonawowe o
jednakowych lub zmiennych rozpiętościach, wysokościach i
kształtach, najczęściej bez wewnętrznych ścianek, granice
naw oddziela rząd słupów.
• Ze względu na przeznaczenie hale dzielimy na przemysłowe
dla przemysłu hutniczego, motoryzacyjnego, maszynowego,
stoczniowego i inne, np. obróbki mechanicznej, montażu
konstrukcji stalowych, magazynowe, sportowe, targowe,
wystawowe, widowiskowe, zajezdnie autobusowe, stacji obsługi
samochodów i hangary.
• Hale z punktu widzenia transportu wewnętrznego hale mogą
być wyposażone w transport podwieszony, lub tzw. podparty,
albo mogą być bez transportu związanego z konstrukcją.
• Rozróżniamy dwa typy hal: typu lekkiego gdzie zużycie stali na
jednostkę powierzchni wynosi 30-70 kg/m2 oraz typu ciężkiego,
gdzie zużycie wynosi 100-170 kg/m2.
• Ze względu na rodzaj obudowy możemy wyróżnić hale
ocieplone i nieocieplone.
Projektowanie hal stalowych sprowadza się do
następujących czynności:
– ustalenie kształtu i wymiarów geometrycznych hali na
podstawie założeń technologicznych – na wybór
rozwiązania konstrukcyjnego ma wpływ rodzaj i
technologia produkcji, rodzaj transportu wewnętrznego.
– główne wymiary hali to rozpiętość ustroju nośnego,
długość i wysokość hali. Dla budynków halowych
obowiązuje moduł w zasadzie 60 (30) cm. Wynika to z
rodzaju obudowy, wymiarów okien, drzwi, wrót.
Głównym układem nośnym hali jest szkielet składający się
z szeregu ram nośnych, połączonych ze sobą i
usztywnionych. Ramy nośne składają się z rygli lub
wiązarów, opartych na słupach.
Na elementy pokrycia dachu składają się płatwie, świetliki i
płyty pokrycia. Ściany boczne składają się ze słupów i rygli,
z wypełnienia oraz z okien i bram. Konstrukcję nośną hali
usztywnia w kierunku podłużnym i poprzecznym układ
stężeń.
Dylatacje konstrukcji hal należy uwzględnić w
projektowaniu budynków, wynikają one ze zmiany
temperatury
głównie
pochodzenia
klimatycznego.
Przyjmuje się temperaturę montażu +100C i pracę
konstrukcji w zakresie -200C + 400C.
• Wydłużenie lub skrócenie konstrukcji wynosi:
• W związku z tym długość budynku lub części
oddylatowanej nie może przekraczać 150 m.
• Najczęściej wykonuje się dylatacje przy słupach
usytuowanych na osobnych lub wspólnym fundamencie.
• Odstęp osiowy słupów w dylatacji: 0,50; 1,0; 1,5 m
w zależności od gabarytów słupa
... zobacz całą notatkę
