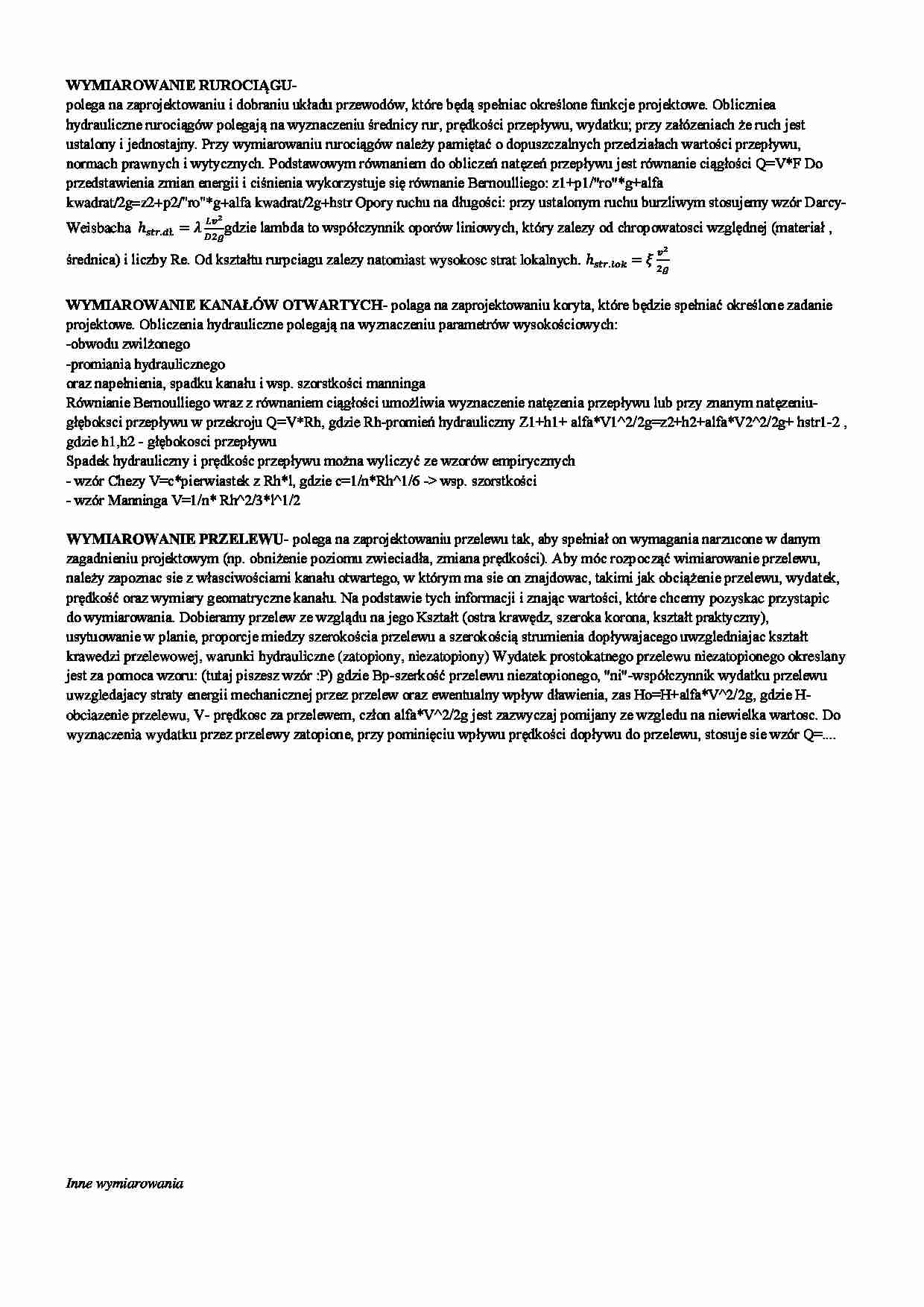

WYMIAROWANIE RUROCIĄGU - polega na zaprojektowaniu i dobraniu układu przewodów, które będą spełniac określone funkcje projektowe. Obliczniea hydrauliczne rurociągów polegają na wyznaczeniu średnicy rur, prędkości przepływu, wydatku; przy załózeniach że ruch jest ustalony i jednostajny. Przy wymiarowaniu rurociągów należy pamiętać o dopuszczalnych przedziałach wartości przepływu, normach prawnych i wytycznych. Podstawowym równaniem do obliczeń natęzeń przepływu jest równanie ciągłości Q=V*F Do przedstawienia zmian energii i ciśnienia wykorzystuje się równanie Bernoulliego: z1+p1/"ro"*g+alfa kwadrat/2g=z2+p2/"ro"*g+alfa kwadrat/2g+hstr Opory ruchu na długości: przy ustalonym ruchu burzliwym stosujemy wzór Darcy- Weisbacha gdzie lambda to współczynnik oporów liniowych, który zalezy od chropowatosci względnej (materiał , średnica) i liczby Re. Od kształtu rurpciagu zalezy natomiast wysokosc strat lokalnych. WYMIAROWANIE KANAŁÓW OTWARTYCH - polaga na zaprojektowaniu koryta, które będzie spełniać określone zadanie projektowe. Obliczenia hydrauliczne polegają na wyznaczeniu parametrów wysokościowych: -obwodu zwilżonego -promiania hydraulicznego oraz napełnienia, spadku kanału i wsp. szorstkości manninga Równianie Bernoulliego wraz z równaniem ciągłości umożliwia wyznaczenie natęzenia przepływu lub przy znanym natęzeniu- głęboksci przepływu w przekroju Q=V*Rh, gdzie Rh-promień hydrauliczny Z1+h1+ alfa*V1^2/2g=z2+h2+alfa*V2^2/2g+ hstr1-2 , gdzie h1,h2 - głębokosci przepływu Spadek hydrauliczny i prędkośc przepływu można wyliczyć ze wzorów empirycznych - wzór Chezy V=c*pierwiastek z Rh*l, gdzie c=1/n*Rh^1/6 - wsp. szorstkości - wzór Manninga V=1/n* Rh^2/3*l^1/2 WYMIAROWANIE PRZELEWU - polega na zaprojektowaniu przelewu tak, aby spełniał on wymagania narzucone w danym zagadnieniu projektowym (np. obniżenie poziomu zwieciadła, zmiana prędkości). Aby móc rozpocząć wimiarowanie przelewu, należy zapoznac sie z własciwościami kanału otwartego, w którym ma sie on znajdowac, takimi jak obciążenie przelewu, wydatek, prędkość oraz wymiary geomatryczne kanału. Na podstawie tych informacji i znając wartości, które chcemy pozyskac przystapic do wymiarowania. Dobieramy przelew ze wzglądu na jego Kształt (ostra krawędz, szeroka korona, kształt praktyczny), usytuowanie w planie, proporcje miedzy szerokościa przelewu a szerokością strumienia dopływajacego uwzgledniajac kształt krawedzi przelewowej, warunki hydrauliczne (zatopiony, niezatopiony) Wydatek prostokatnego przelewu niezatopionego okreslany
(…)
… (zatopiony, niezatopiony) Wydatek prostokatnego przelewu niezatopionego okreslany
jest za pomoca wzoru: (tutaj piszesz wzór :P) gdzie Bp-szerkość przelewu niezatopionego, "ni"-współczynnik wydatku przelewu
uwzgledajacy straty energii mechanicznej przez przelew oraz ewentualny wpływ dławienia, zas Ho=H+alfa*V^2/2g, gdzie H-
obciazenie przelewu, V- prędkosc za przelewem, człon alfa*V^2/2g jest zazwyczaj…
…, która
przemieszcza się przez powierzchnie w jednostce czasu. Wyznaczając parametry hydrauliczne korzystamy z równania Ber.
Przyjmujemy układ linii prądu ustalonego przepływu w rejonie przelewu z1+(p1/)+(v12/2g) = z2+(p2/)+(v22/2g)+ hstr . Dla
każdej wyznaczonej linii prądu piszemy rów Ber. Gdy je scałkujemy otrzymamy profil prędkości przepływu nad krawędzią
przelewu. W ten sposób otrzymujemy poszukiwany…
