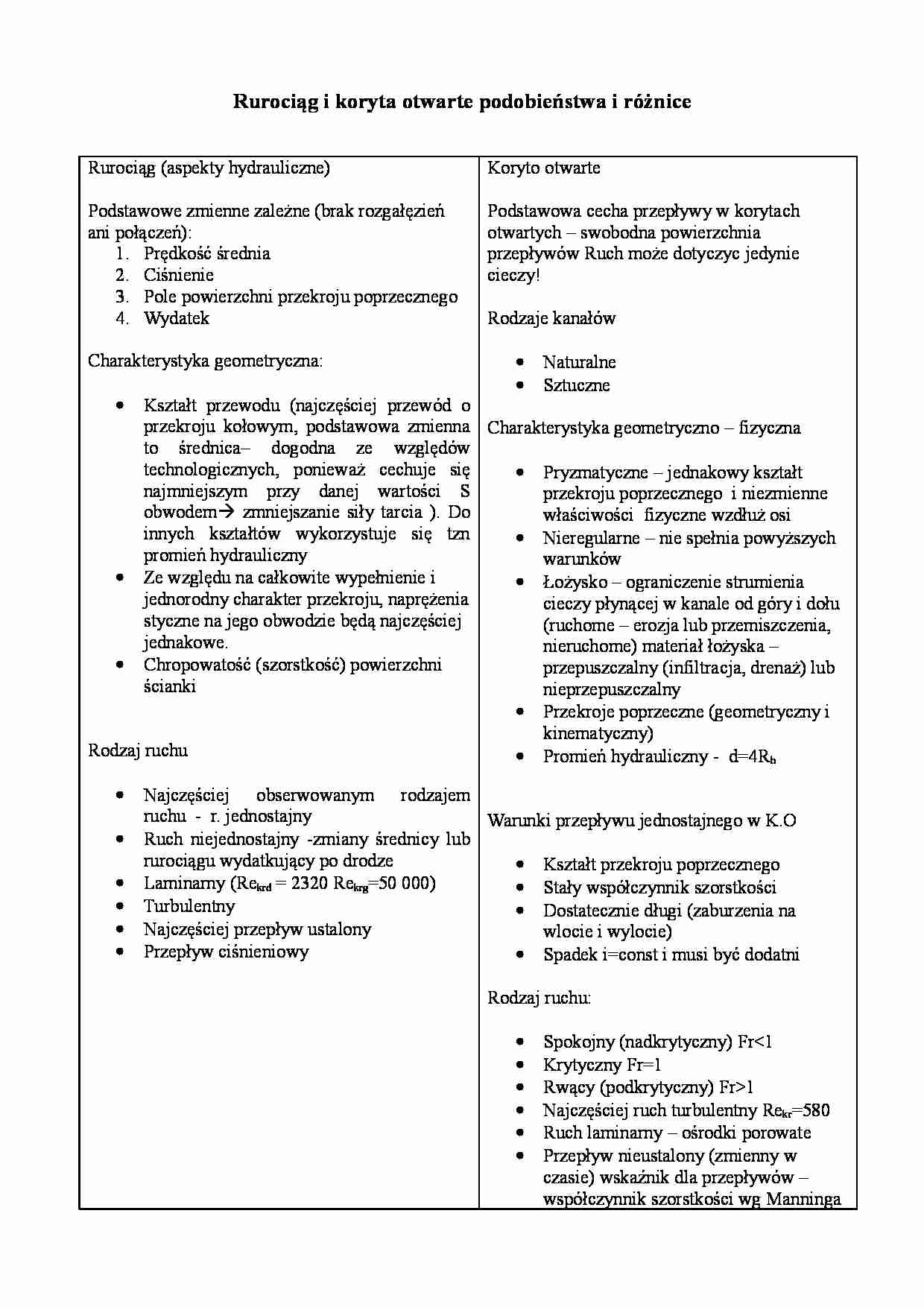

Rurociąg i koryta otwarte podobieństwa i różnice Rurociąg (aspekty hydrauliczne) Podstawowe zmienne zależne (brak rozgałęzień  ani połączeń): 1. Prędkość średnia 2. Ciśnienie 3. Pole powierzchni przekroju poprzecznego 4. Wydatek Charakterystyka geometryczna: • Kształt   przewodu   (najczęściej   przewód   o  przekroju kołowym, podstawowa zmienna  to   średnica–   dogodna   ze   względów  technologicznych,   ponieważ   cechuje   się  najmniejszym   przy   danej   wartości   S  obwodem  zmniejszanie siły tarcia ). Do  innych   kształtów   wykorzystuje   się   tzn  promień hydrauliczny • Ze względu na całkowite wypełnienie i  jednorodny charakter przekroju, naprężenia  styczne na jego obwodzie będą najczęściej  jednakowe. • Chropowatość (szorstkość) powierzchni  ścianki Rodzaj ruchu • Najczęściej   obserwowanym   rodzajem  ruchu  -  r. jednostajny  • Ruch niejednostajny -zmiany średnicy lub  rurociągu wydatkujący po drodze • Laminarny (Rekrd = 2320 Rekrg=50 000) • Turbulentny • Najczęściej przepływ ustalony • Przepływ ciśnieniowy Koryto otwarte   Podstawowa cecha przepływy w korytach  otwartych – swobodna powierzchnia  przepływów Ruch może dotyczyc jedynie  cieczy! Rodzaje kanałów • Naturalne • Sztuczne Charakterystyka geometryczno – fizyczna   • Pryzmatyczne – jednakowy kształt  przekroju poprzecznego  i niezmienne  właściwości  fizyczne wzdłuż osi • Nieregularne – nie spełnia powyższych  warunków • Łożysko – ograniczenie strumienia  cieczy płynącej w kanale od góry i dołu  (ruchome – erozja lub przemiszczenia,  nieruchome) materiał łożyska –  przepuszczalny (infiltracja, drenaż) lub  nieprzepuszczalny • Przekroje poprzeczne (geometryczny i  kinematyczny) • Promień hydrauliczny -  d=4Rh Warunki przepływu jednostajnego w K.O • Kształt przekroju poprzecznego • Stały współczynnik szorstkości • Dostatecznie długi (zaburzenia na  wlocie i wylocie) • Spadek i=const i musi być dodatni Rodzaj ruchu: • Spokojny (nadkrytyczny) Fr1 • Najczęściej ruch turbulentny Rekr=580 • Ruch laminarny – ośrodki porowate • Przepływ nieustalony (zmienny w  czasie) wskaźnik dla przepływów –  współczynnik szorstkości wg Manninga Zjawiska: • Odskok Bidona (hydrauliczny) –  przejście z ruchu podkrytycznego w  nadkrytyczny) • Głębokość krytyczna – głębokość przy  której energia właściwa osiąga wartość  minimalną • Linia ciśnienia = linia ciśnień  ... zobacz całą notatkę
