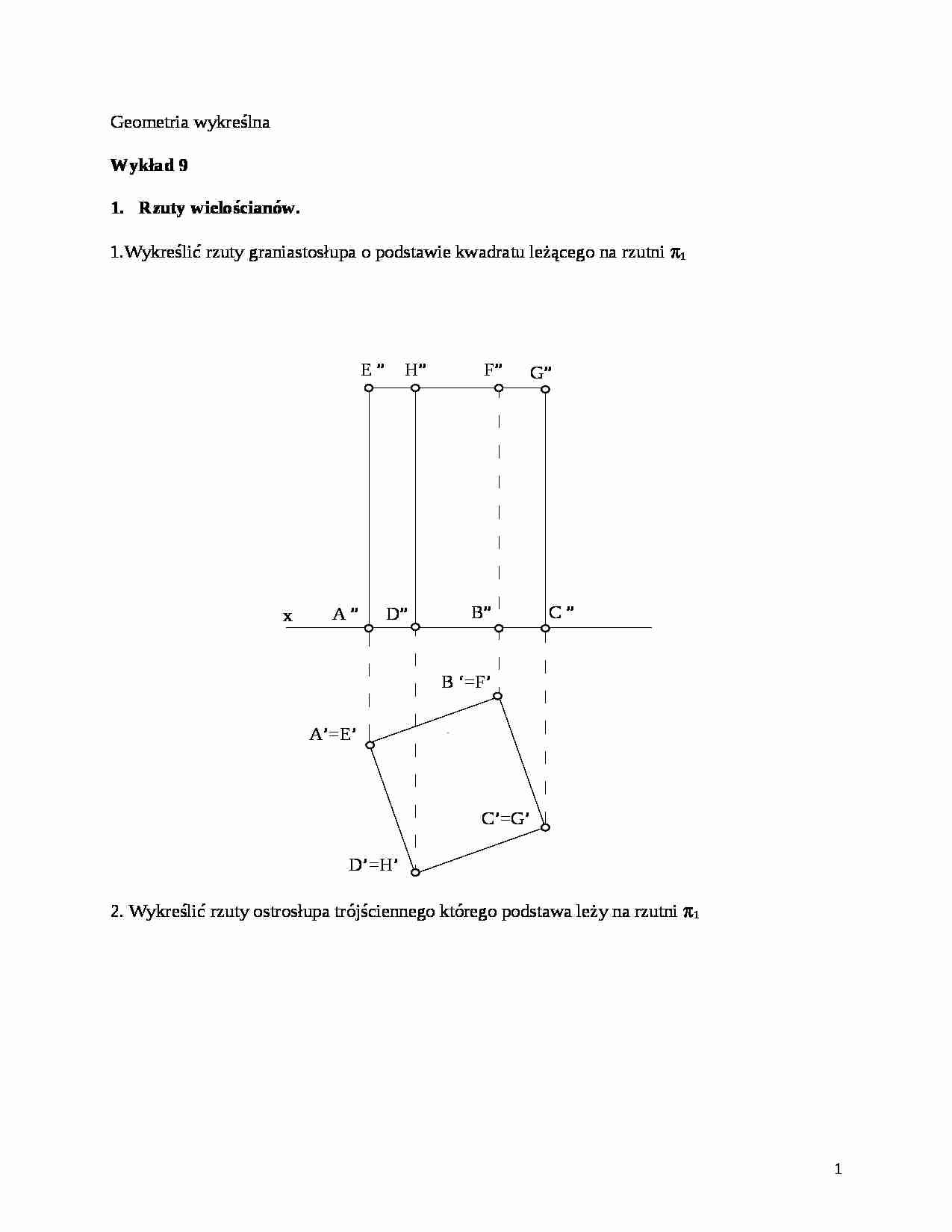

Geometria wykreślna
Wykład 9
Rzuty wielościanów.
1.Wykreślić rzuty graniastosłupa o podstawie kwadratu leżącego na rzutni 1 2. Wykreślić rzuty ostrosłupa trójściennego którego podstawa leży na rzutni 1 Wykreśl rzuty graniastosłupa prawidłowego o podstawie trójkąta. Podstawa graniastosłupa leży na płaszczyźnie poziomo-rzutującej. Punkty przebicia wielościanów
Znajdź punkty przebicia graniastosłupa przez prostą m
Znajdź punkty przebicia ostrosłupa przez prostą poziomo-rzutującą.
Zadania
Narysuj rzuty ostrosłupa prawidłowego o podstawie kwadratu którego podstawa leży na rzutni 2 Narysuj rzuty graniastosłupa prawidłowego o podstawie sześciokąta, który jest opisany na okręgu o promieniu 3cm i leży na rzutni 1 Narysuj rzuty graniastosłupa ukośnego o podstawie trójkąta równobocznego o boku 3cm leżącego na rzutni 1 o krawędziach bocznych tworzących z rzutnią 1 kąt 60 stopni.
Narysuj rzuty sześcianu którego jedna z płaszczyzn leży na płaszczyźnie poziomo-rzutującej nachylonej pod kątem 30 stopni do 2 Znajdź punkt przebicia ostrosłupa ukośnego o podstawie trójkąta przez prostą poziomo-rzutującą i pionowo-rzutującą.
Znajdź punkty przebicia graniastosłupa o podstawie 5-kąta, leżącej na 2 przez prostą dowolną k.
1
R” m'=R' 1” 1' A” A' B” C” m” W” W' C' B' m' m” ... zobacz całą notatkę
