Geometria wykreślna
Wykład 12
Przekroje brył obrotowych

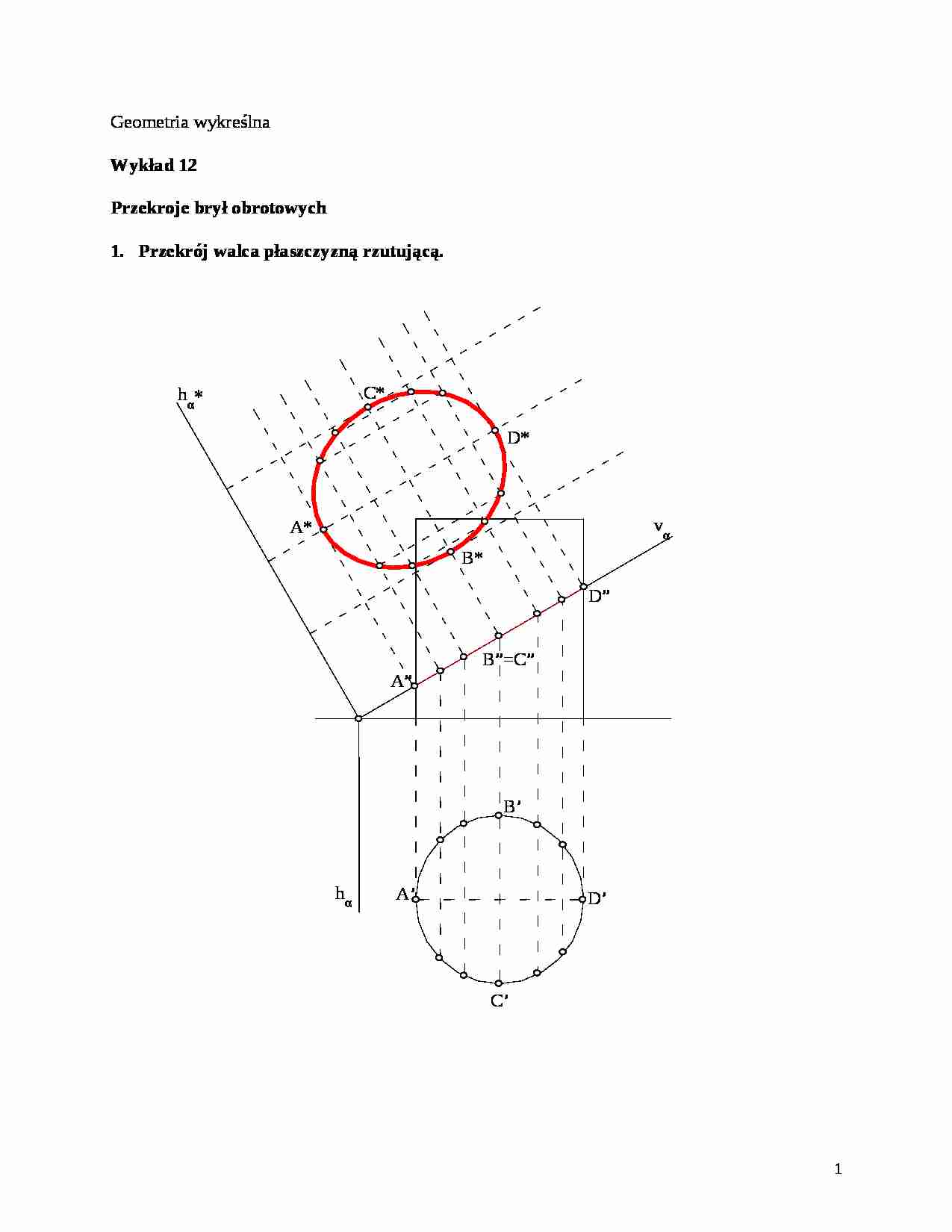

Przekrój walca płaszczyzną rzutującą.
Przekrój walca płaszczyzną dowolną
Przekroje stożków
Przekrój stożka płaszczyzną nachyloną pod większym kątem niż połowa kąta wierzchołkowego 
Przekrój stożka płaszczyzną nachyloną pod większym kątem niż połowa kąta wierzchołkowego 
Siatki brył obrotowych
Siatka powierzchni bocznej stożka przekrojonego płaszczyzną  (jak w punkcie 4)
Zadania:
Znajdź przekrój walca płaszczyzną pionowo-rzytującą oraz wyznacz rzeczywistą wielkość przekroju
Znajdż przekrój walca płaszczyną dowolną
Znajdż przekrój stożka płaszczyzną pionowo-rzutującą gdy 
Znajdż przekrój stożka płaszczyzną pionowo-rzutującą gdy 
Znajdź przekrój stożka płaszczyzną poziomo-rzytującą. 1
6
9
9' 10' v1 1' 1”=2” 2' 3”=4” 3' 4' 5”=6” 5' 11” 6' 7”=8” 7' h v 8' 9”=10” v2 5' 6' 16 15 ... zobacz całą notatkę
