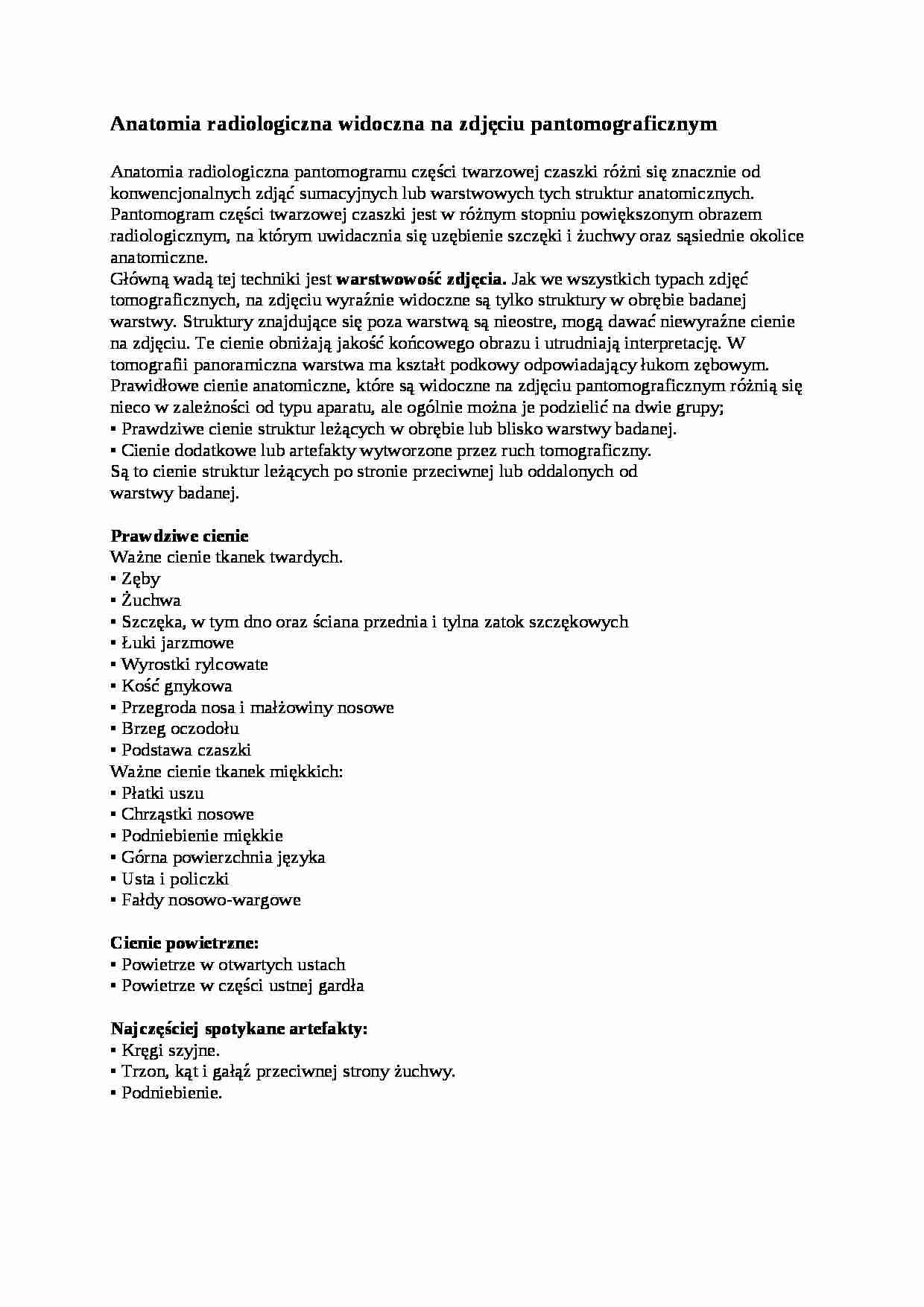

Anatomia radiologiczna widoczna na zdjęciu pantomograficznym
Anatomia radiologiczna pantomogramu części twarzowej czaszki różni się znacznie od konwencjonalnych zdjąć sumacyjnych lub warstwowych tych struktur anatomicznych.
Pantomogram części twarzowej czaszki jest w różnym stopniu powiększonym obrazem radiologicznym, na którym uwidacznia się uzębienie szczęki i żuchwy oraz sąsiednie okolice anatomiczne.
Główną wadą tej techniki jest warstwowość zdjęcia. Jak we wszystkich typach zdjęć tomograficznych, na zdjęciu wyraźnie widoczne są tylko struktury w obrębie badanej warstwy. Struktury znajdujące się poza warstwą są nieostre, mogą dawać niewyraźne cienie na zdjęciu. Te cienie obniżają jakość końcowego obrazu i utrudniają interpretację. W tomografii panoramiczna warstwa ma kształt podkowy odpowiadający łukom zębowym.
Prawidłowe cienie anatomiczne, które są widoczne na zdjęciu pantomograficznym różnią się nieco w zależności od typu aparatu, ale ogólnie można je podzielić na dwie grupy;
• Prawdziwe cienie struktur leżących w obrębie lub blisko warstwy badanej.
• Cienie dodatkowe lub artefakty wytworzone przez ruch tomograficzny.
Są to cienie struktur leżących po stronie przeciwnej lub oddalonych od
warstwy badanej.
Prawdziwe cienie
Ważne cienie tkanek twardych.
• Zęby
• Żuchwa
• Szczęka, w tym dno oraz ściana przednia i tylna zatok szczękowych
• Łuki jarzmowe
• Wyrostki rylcowate
• Kość gnykowa
• Przegroda nosa i małżowiny nosowe
• Brzeg oczodołu
• Podstawa czaszki
Ważne cienie tkanek miękkich:
• Płatki uszu
• Chrząstki nosowe
• Podniebienie miękkie
• Górna powierzchnia języka
• Usta i policzki
• Fałdy nosowo-wargowe
Cienie powietrzne:
• Powietrze w otwartych ustach
• Powietrze w części ustnej gardła
Najczęściej spotykane artefakty:
• Kręgi szyjne.
• Trzon, kąt i gałąź przeciwnej strony żuchwy.
• Podniebienie.
