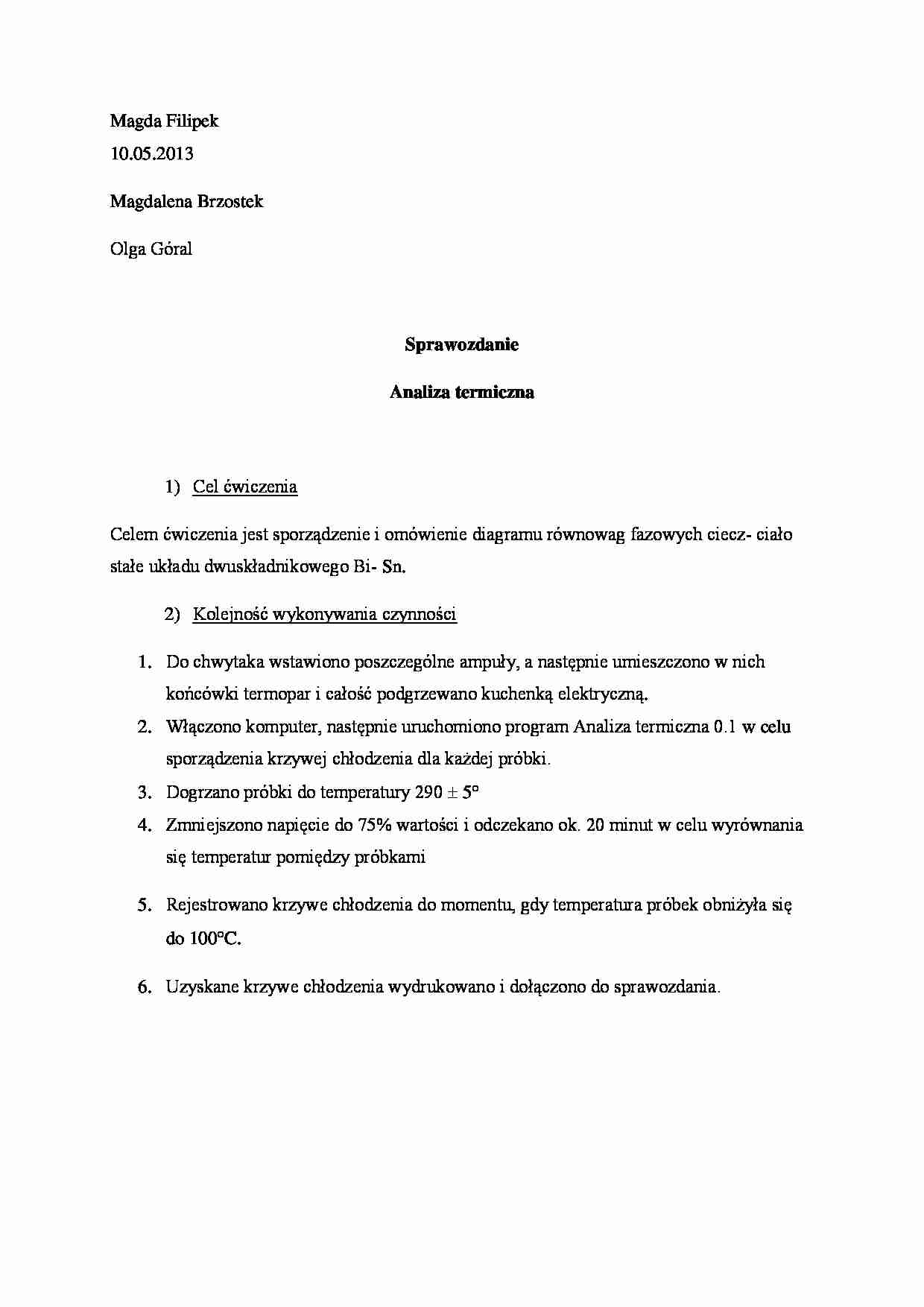

Magda Filipek 10.05.2013
Magdalena Brzostek
Olga Góral
Sprawozdanie
Analiza termiczna
Cel ćwiczenia
Celem ćwiczenia jest sporządzenie i omówienie diagramu równowag fazowych ciecz- ciało stałe układu dwuskładnikowego Bi- Sn.
Kolejność wykonywania czynności
Do chwytaka wstawiono poszczególne ampuły, a następnie umieszczono w nich końcówki termopar i całość podgrzewano kuchenką elektryczną.
Włączono komputer, następnie uruchomiono program Analiza termiczna 0.1 w celu sporządzenia krzywej chłodzenia dla każdej próbki.
Dogrzano próbki do temperatury 290  5
Zmniejszono napięcie do 75% wartości i odczekano ok. 20 minut w celu wyrównania się temperatur pomiędzy próbkami
Rejestrowano krzywe chłodzenia do momentu, gdy temperatura próbek obniżyła się do 100C.
Uzyskane krzywe chłodzenia wydrukowano i dołączono do sprawozdania.
Opracowanie wyników
Nr próbki
0
1
2
3
4
5
6
7
Skład / % Bi
7,0
17,4
25,0
37,9
50,0
57,6
70,0
82,6
Temperatury topnienia czystych składników:
Sn- 231,9C
Bi - 271,0 C
3.1 Interpretacja krzywych chłodzenia Na krzywej chłodzenia próbki 0 widoczne jest załamanie, brak jest natomiast temperatury zatrzymania. Świadczy to o całkowitej mieszalności stopu cyny i bizmutu o składzie próbki 0 we wszystkich temperaturach.
Na krzywych chłodzenia próbek 1,2, 3, 4, 6, 7 pojawia się załamanie, co świadczy o przecięciu krzywej likwidusu. Załamanie odpowiada wytrąceniu się pierwszego kryształu roztworu stałego. Na krzywych widoczna jest również temperatura zatrzymania świadcząca, że skład fazy ciekłej odpowiada składowi punktu eutektycznego.
Krzywa chłodzenia próbki 5 nie zawiera temperatury załamania. Widoczne jest zatrzymanie o najdłuższym czasie. Na tej podstawie można wnioskować, że skład próbki jest bliski składowi eutektycznemu.
3.2 Wyznaczono metodą graficzną czas trwania zatrzymania oraz temperatury zatrzymania i załamania.
Czas zatrzymania wyznaczono rysując styczne do wykresu krzywej chłodzenia przed i po temperaturze zatrzymania oraz kreśląc odcinek równoległy do osi czasu, przecinający obie styczne w temperaturze zatrzymania. Następnie odcinek odmierzono na osi czasu i uzyskana wartość odpowiada szukanemu czasowi zatrzymania. Wyznaczone graficznie czasy zatrzymania miały zbliżone wartości do czasów zatrzymania odczytanych w programie.


(…)

… błędami. Wynikają one z tendencji cieczy do przechładzania się i niedokładności sprzętu pomiarowego. Czynniki te utrudniają dokładne odczytanie temperatur i czasu na krzywych chłodzenia.
5. Bibliografia
Bareła R., Sporzyński A., Ufnalski W., Chemia fizyczna ćwiczenia laboratoryjne. Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2000r.
Pigoń K., Ruziewicz Z., Chemia fizyczna 1. Podstawy…
eutektyk
Dla próbek 1-5 otrzymano równanie prostej, która zawiera odcinek odpowiadający jednemu z boków trójkąta Tammana, od strony roztworu stałego
tz = 1528,92 wBi -196,57
Dla próbek 6,7 otrzymano równanie prostej, która zawiera odcinek odpowiadający drugiemu z boków trójkąta Tammana, od strony ograniczonej mieszalności składników:
tz = -2023,81 wBi + 1976,67
Skład eutektyku odpowiada punktowi przecięcia powyższych prostych:
wBiE = 0,6117
Składy faz α i β odpowiadają wierzchołkom trójkąta Tammana, które leżą na osi OX. Zatem:
0 = 1528,92 wBi -196,57
wBiα = 0,1286
0 = -2023,81 wBi + 1976,67
wBiβ = 0,9767
Wykres 1. Trójkąt Tammana
3.4 Diagram fazowy badanego układu
L- obszar występowania fazy ciekłej, składniki mieszają się bez ograniczeń
α- obszar występowania roztworu stałego bizmutu w cynie
β…
