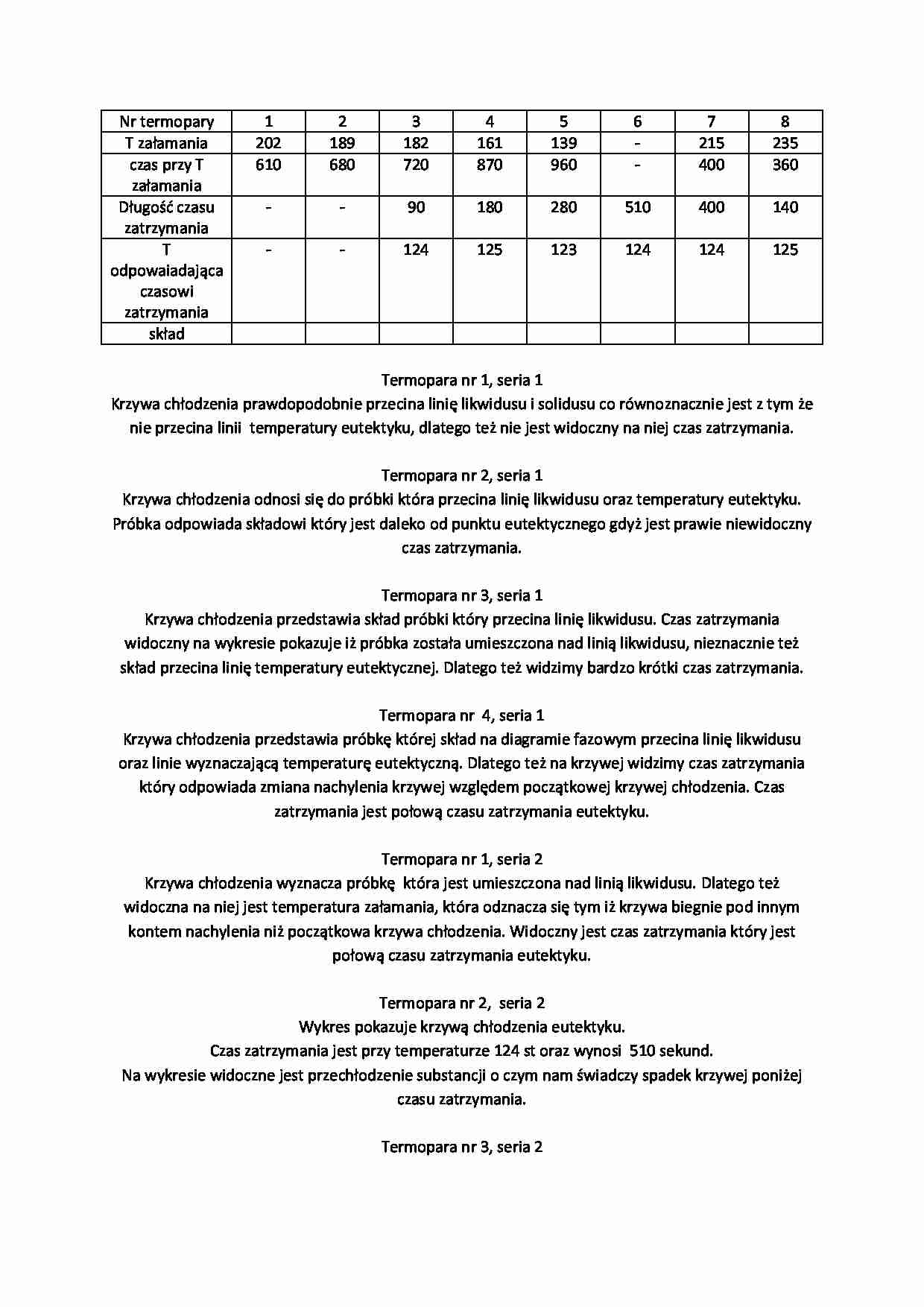

analiza termiczna - omówienie - termopara - strona 1 analiza termiczna - omówienie - termopara - strona 2

Fragment notatki:

Nr termopary
1
2
3
4
5
6
7
8
T załamania
202
189
182
161
139
-
215
235
czas przy T załamania
610
680
720
870
960
-
400
360
Długość czasu zatrzymania
-
-
90
180
280
510
400
140
T odpowaiadająca czasowi zatrzymania
-
-
124
125
123
124
124
125
skład
Termopara nr 1, seria 1
Krzywa chłodzenia prawdopodobnie przecina linię likwidusu i solidusu co równoznacznie jest z tym że nie przecina linii temperatury eutektyku, dlatego też nie jest widoczny na niej czas zatrzymania.
Termopara nr 2, seria 1
Krzywa chłodzenia odnosi się do próbki która przecina linię likwidusu oraz temperatury eutektyku. Próbka odpowiada składowi który jest daleko od punktu eutektycznego gdyż jest prawie niewidoczny czas zatrzymania.
Termopara nr 3, seria 1
Krzywa chłodzenia przedstawia skład próbki który przecina linię likwidusu. Czas zatrzymania widoczny na wykresie pokazuje iż próbka została umieszczona nad linią likwidusu, nieznacznie też skład przecina linię temperatury eutektycznej. Dlatego też widzimy bardzo krótki czas zatrzymania.
Termopara nr 4, seria 1
Krzywa chłodzenia przedstawia próbkę której skład na diagramie fazowym przecina linię likwidusu oraz linie wyznaczającą temperaturę eutektyczną. Dlatego też na krzywej widzimy czas zatrzymania który odpowiada zmiana nachylenia krzywej względem początkowej krzywej chłodzenia. Czas zatrzymania jest połową czasu zatrzymania eutektyku.
Termopara nr 1, seria 2
Krzywa chłodzenia wyznacza próbkę która jest umieszczona nad linią likwidusu. Dlatego też widoczna na niej jest temperatura załamania, która odznacza się tym iż krzywa biegnie pod innym kontem nachylenia niż początkowa krzywa chłodzenia. Widoczny jest czas zatrzymania który jest połową czasu zatrzymania eutektyku.
Termopara nr 2, seria 2
Wykres pokazuje krzywą chłodzenia eutektyku.
Czas zatrzymania jest przy temperaturze 124 st oraz wynosi 510 sekund.
