Fragment notatki:

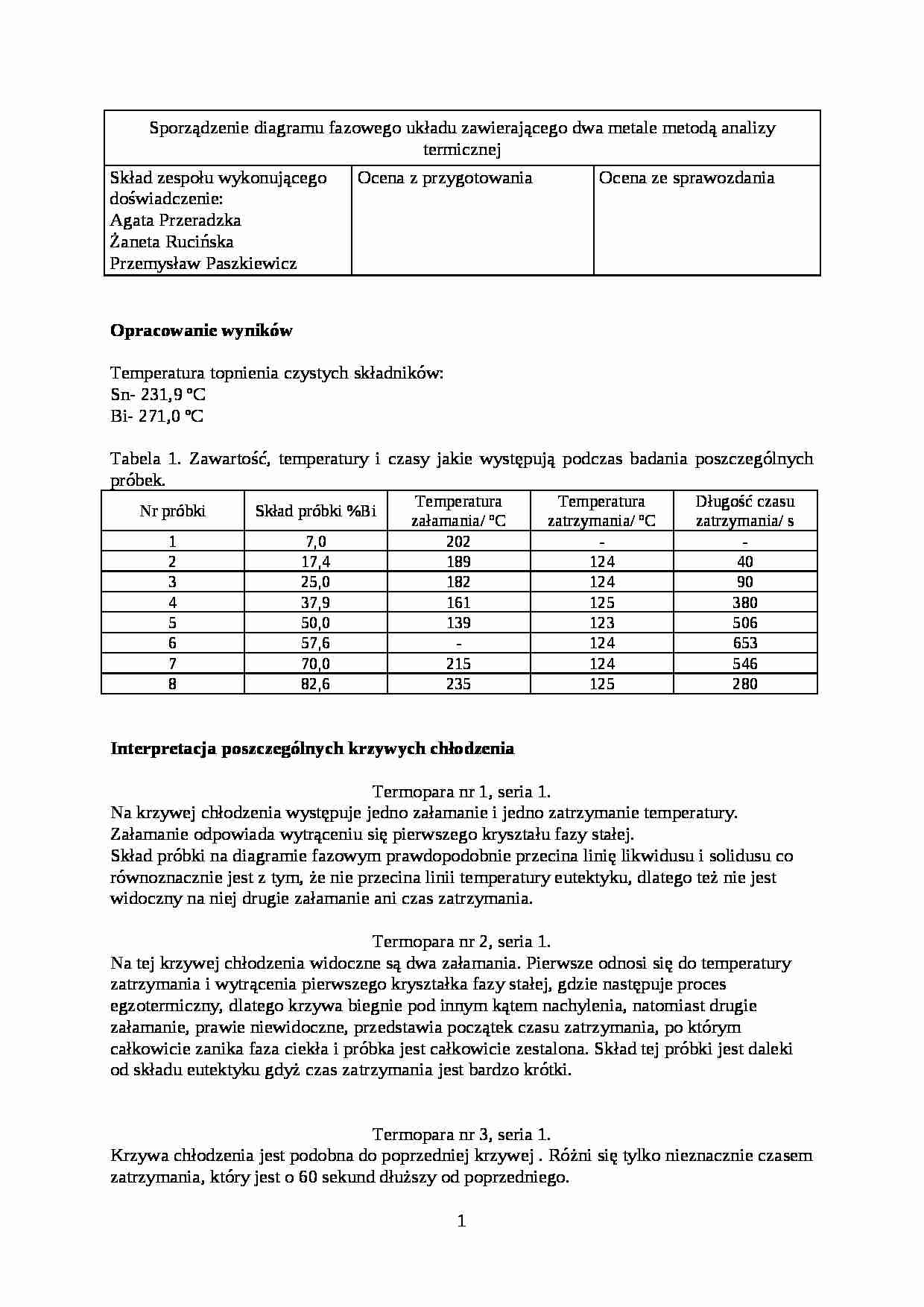

Sporządzenie diagramu fazowego układu zawierającego dwa metale metodą analizy termicznej
Skład zespołu wykonującego doświadczenie:
Agata Przeradzka
Żaneta Rucińska
Przemysław Paszkiewicz
Ocena z przygotowania
Ocena ze sprawozdania
Opracowanie wyników
Temperatura topnienia czystych składników:
Sn- 231,9 ºC
Bi- 271,0 ºC
Tabela 1. Zawartość, temperatury i czasy jakie występują podczas badania poszczególnych próbek.
Nr próbki
Skład próbki %Bi
Temperatura załamania/ ºC
Temperatura zatrzymania/ ºC
Długość czasu zatrzymania/ s
1
7,0
202
-
-
2
17,4
189
124
40
3
25,0
182
124
90
4
37,9
161
125
380
5
50,0
139
123
506
6
57,6
-
124
653
7
70,0
215
124
546
8
82,6
235
125
280
Interpretacja poszczególnych krzywych chłodzenia
Termopara nr 1, seria 1.
Na krzywej chłodzenia występuje jedno załamanie i jedno zatrzymanie temperatury. Załamanie odpowiada wytrąceniu się pierwszego kryształu fazy stałej.
Skład próbki na diagramie fazowym prawdopodobnie przecina linię likwidusu i solidusu co równoznacznie jest z tym, że nie przecina linii temperatury eutektyku, dlatego też nie jest widoczny na niej drugie załamanie ani czas zatrzymania.
Termopara nr 2, seria 1.
Na tej krzywej chłodzenia widoczne są dwa załamania. Pierwsze odnosi się do temperatury zatrzymania i wytrącenia pierwszego kryształka fazy stałej, gdzie następuje proces egzotermiczny, dlatego krzywa biegnie pod innym kątem nachylenia, natomiast drugie załamanie, prawie niewidoczne, przedstawia początek czasu zatrzymania, po którym całkowicie zanika faza ciekła i próbka jest całkowicie zestalona. Skład tej próbki jest daleki od składu eutektyku gdyż czas zatrzymania jest bardzo krótki.
Termopara nr 3, seria 1.
Krzywa chłodzenia jest podobna do poprzedniej krzywej . Różni się tylko nieznacznie czasem zatrzymania, który jest o 60 sekund dłuższy od poprzedniego.
Termopara nr 4, seria 1.
... zobacz całą notatkę
