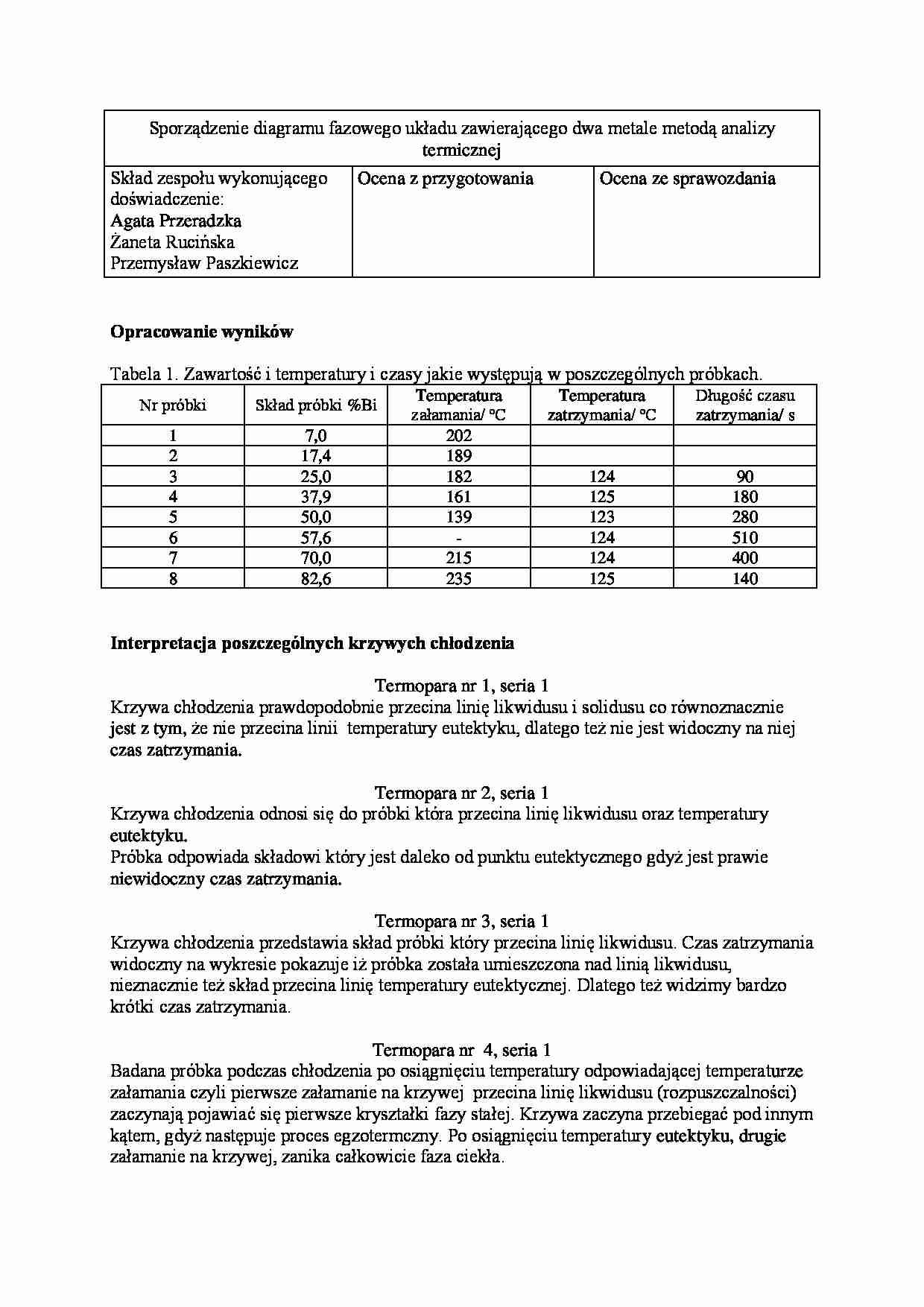

analiza termiczna - omówienie - strona 1 analiza termiczna - omówienie - strona 2

Fragment notatki:

Sporządzenie diagramu fazowego układu zawierającego dwa metale metodą analizy termicznej
Skład zespołu wykonującego doświadczenie:
Agata Przeradzka
Żaneta Rucińska
Przemysław Paszkiewicz
Ocena z przygotowania
Ocena ze sprawozdania
Opracowanie wyników
Tabela 1. Zawartość i temperatury i czasy jakie występują w poszczególnych próbkach.
Nr próbki
Skład próbki %Bi
Temperatura załamania/ ºC
Temperatura zatrzymania/ ºC
Długość czasu zatrzymania/ s
1
7,0
202
2
17,4
189
3
25,0
182
124
90
4
37,9
161
125
180
5
50,0
139
123
280
6
57,6
-
124
510
7
70,0
215
124
400
8
82,6
235
125
140
Interpretacja poszczególnych krzywych chłodzenia
Termopara nr 1, seria 1
Krzywa chłodzenia prawdopodobnie przecina linię likwidusu i solidusu co równoznacznie jest z tym, że nie przecina linii temperatury eutektyku, dlatego też nie jest widoczny na niej czas zatrzymania.
Termopara nr 2, seria 1
Krzywa chłodzenia odnosi się do próbki która przecina linię likwidusu oraz temperatury eutektyku. Próbka odpowiada składowi który jest daleko od punktu eutektycznego gdyż jest prawie niewidoczny czas zatrzymania.
Termopara nr 3, seria 1
Krzywa chłodzenia przedstawia skład próbki który przecina linię likwidusu. Czas zatrzymania widoczny na wykresie pokazuje iż próbka została umieszczona nad linią likwidusu, nieznacznie też skład przecina linię temperatury eutektycznej. Dlatego też widzimy bardzo krótki czas zatrzymania.
Termopara nr 4, seria 1
Badana próbka podczas chłodzenia po osiągnięciu temperatury odpowiadającej temperaturze załamania czyli pierwsze załamanie na krzywej przecina linię likwidusu (rozpuszczalności) zaczynają pojawiać się pierwsze kryształki fazy stałej. Krzywa zaczyna przebiegać pod innym kątem, gdyż następuje proces egzotermczny. Po osiągnięciu temperatury eutektyku, drugie załamanie na krzywej, zanika całkowicie faza ciekła.
Termopara nr 1, seria 2
... zobacz całą notatkę
