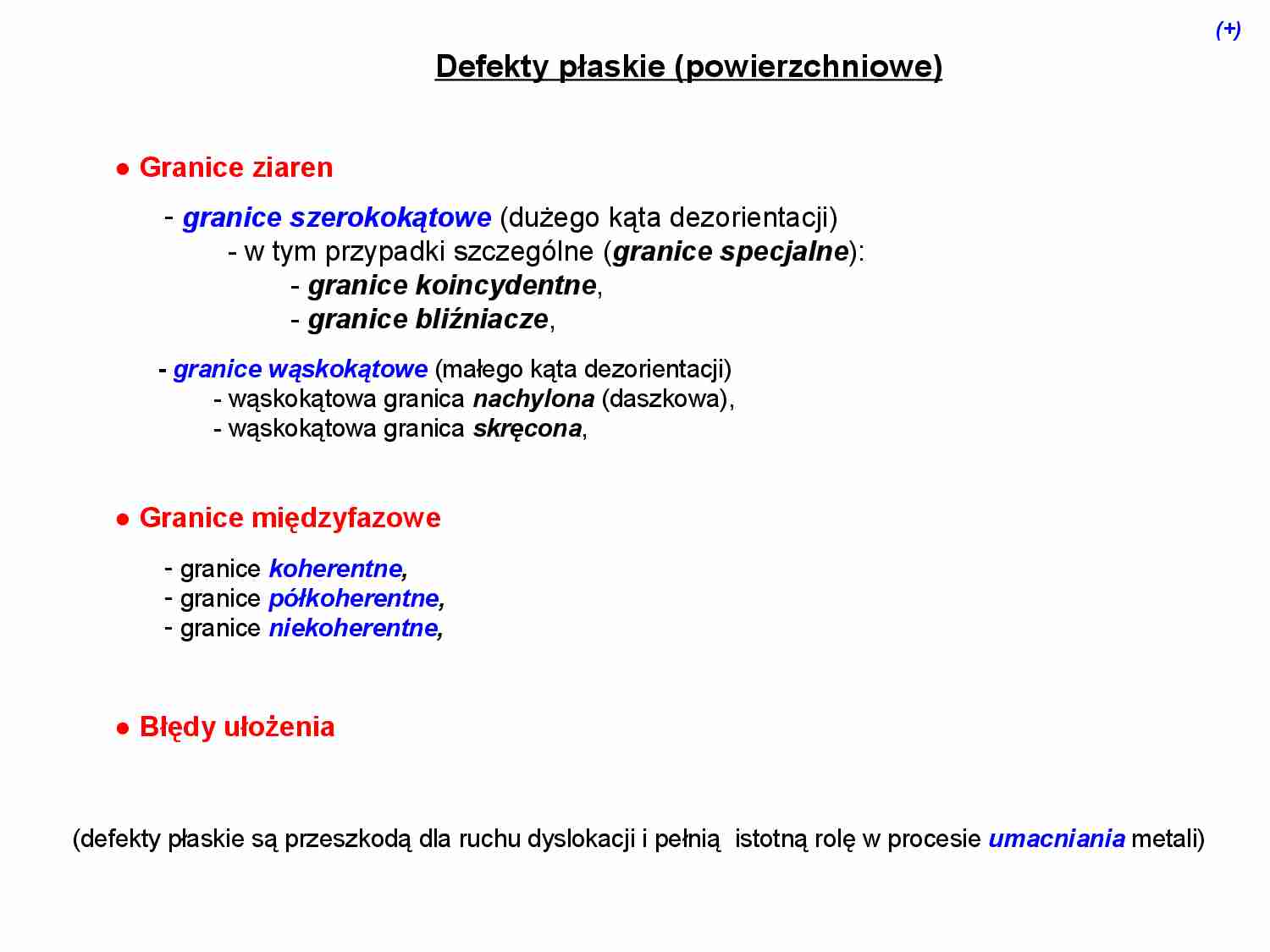

Defekty płaskie (powierzchniowe) ● Granice ziaren - granice szerokokątowe (dużego kąta dezorientacji) - w tym przypadki szczególne ( granice specjalne ): - granice koincydentne , - granice bliźniacze , - granice wąskokątowe (małego kąta dezorientacji) - wąskokątowa granica nachylona (daszkowa), - wąskokątowa granica skręcona , ● Granice międzyfazowe - granice koherentne, - granice półkoherentne, - granice niekoherentne, ● Błędy ułożenia (defekty płaskie są przeszkodą dla ruchu dyslokacji i pełnią istotną rolę w procesie umacniania metali) (+) Granice ziaren granice szerokokątowe – mikroskop świetlny m 1 d = Umowna średnica ziarna: m - liczba ziaren na powierzchni 1 mm2 W stopach technicznych: d = (0,7 - 0,003) mm, którym odpowiadają wzorce od nr -3 do nr 14 . (+) (L.A. Dobrzański) θ
(…)
… odkształcania plastycznego metali,
(za B. Kuźnicką)
bliźniacza
Przykłady struktur z bliźniakami
(+-)
● bliźniaki powstają w niektórych metalach podczas:
- odkształcania plastycznego (b. mechaniczne) – metale o dowolnej sieci
krystalicznej
(sprzyja duże ziarno, niska temperatura, duża szybkość odkształcania),
- rekrystalizacji (b. wyżarzania) – głównie sieć RSC (Cu, stal austenityczna, mosiądz),
- przemian fazowych,
bliźniaki rekrystalizacji w ziarnach mosiądzu
bliźniaki odkształcenia i pasma poślizgu w stali
austenitycznej (sieć RSC)
(A. Krajczyk)
mikroskop świetlny
Energia granic ziaren
● energia wąskokątowych granic ziaren
- jest równa sumie energii dyslokacji tworzących granicę,
- od pewnej wartości kąta Θ (zmniejszenia d) zależność staje się nieliniowa
(nakładają się na siebie obszary odkształceń…
… między stosunkiem napięć powierzchniowych γα-β / γα-α
a kątem dwuściennym ϕ utworzonym przez granice międzyfazowe.
(za B. Kuźnicką)
(-+)
(C.G. Mateo)
(T.W. Clyne, Cambridge)
0,5 <
γ α −β
γ α −α
<1
(-+)
ferryt (ciemny) + austenit
γ α−β
γ α −α
(za B. Kuźnicką)
(H. K. D. H. Bhadeshia)
≥ 1
γ α −β
γ α −α
< 0,5
(+-)
W stopach dwufazowych ziarna drugiej fazy (β), mogą przyjmować różne kształty w zależności
od stosunku…
... zobacz całą notatkę
