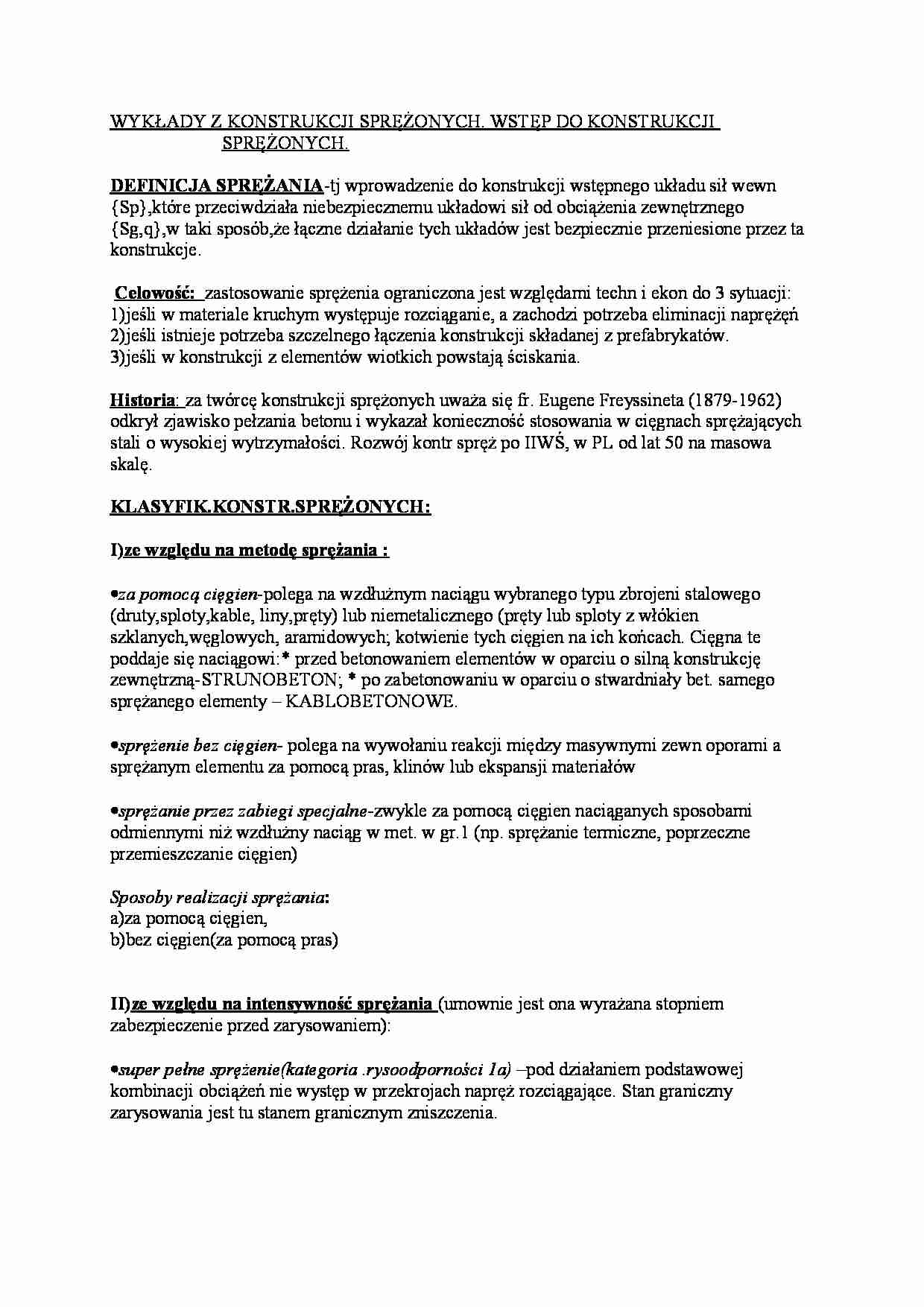

wstęp do konstrukcji sprężonych - strona 1 wstęp do konstrukcji sprężonych - strona 2 wstęp do konstrukcji sprężonych - strona 3

Fragment notatki:

Wykłady są prowadzone przez dr. inż Alinę Kliszczewicz. Z notatki dowiemy się między innymi czy są konstrukcje sprężone, jaka jest celowość ich stosowania oraz krótki rys historyczny. Poznamy klasyfikacje konstrukcji sprężonych, różnice pomiędzy strunobetonem a kablobetonem, żelbetem a betonem sprężonym, zalety i wady konstrukcji sprężonych i jakie stawia się im wymagania, jak technologicznie klasyfikujemy betony, wymagania stawiane stalom stosowanym do sprężania.
                                                                                                                                                                                                                                                                                                                                                       <<                                                                                                                                                                                       >                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                             <   <          <                                          >                            >           >                                                                                                                                                                                            >                                                                      <                                                                                                             >

(…)

….
*są wynikiem zmian objętościowych wywołanych procesami fizykochemicznymi w betonie,
głównie w przypowierzchniowych warstwach materiałów.
*podst. przyczynami są: opóźniona hydratacja cementu i wymiana wody z otoczenia w
różnych warunkach równowagi termodynamicznej.
*Ubytek wody z betonu zachodzący w otoczeniu suchego powietrza wywołuje SKURCZ, a
pochłanianie wody z wilgotności atmosferycznej .-PĘCZNIENIE.
*Zarówno hydratacja i karbonat, jak i ustalenie się równowagi termodynamiczna z
otoczeniem mają charakter długotrwały, zanikający w czasie
*Odkształcenia skurczu lub pęcznienia εcst dążą asymptotycznie do granicy εcs,∞, co
przebiega intensywnie w ciągu kilku lat, nie zanika jednak całkiem nawet po kilkudziesięciu.
*Funkcja skurczu: εcs(t)=εcs,∞(1-eαt), gdzie:
-εcs,∞ - graniczne odkształcenia ustalone…
… można przyjąć,ze na cięgna złożone z cienkich drutów nadaje
się stal o większych wytrzymałościach.
3 GRUPY STALI sprężającej:
a)stal wysokowęglowa przeciągana na zimno(druty, sploty)
b) -------║------- z końcową obróbką term(druty, sploty)
c) stal stopowa walcowana na gorąco–surowe lub ulepszone (pręty)
Skład chem. stali: a,b:
•stale wysokowęglowe- do 1% zawartości węgla i celowe domieszki manganu, krzemu…
…: końcowa obróbka termiczna –tzw. odpuszczanie stali,czyli kąpiel
olejowa w temp.350-380C i powolne ostudzanie po wyjęciu z kąpieli (zabieg ten poprawia
cechy wytrzymałości - usunięcie wewnętrznych naprężeń pozostałych po rozciąganiu)
Stal stopowa walcowana na gorąco c)
•cechuje ją niższa wytrzymałość niż w stalach wysokowęglowych, ale korzystne są inne
właściwości.
•Główne zalety: możliwość uzyskania…
…-2800) - najbardziej powszechne, stos. w nich kruszywa łamane ze skał
magmowych (granit, bazalt)
•ciężkie (ρc>2800) stosuje w konstrukcjach specjalnych np. obudowach reaktorów
jądrowych; stosuje się kruszywo z minerałów bogatych w rudy metali (baryt, magnetyt).
2)materiały wiążące-stosuje się betony z cementów:
•portlandzki zwykłych
•portlandzki szybkotwardniejący.
•specjalne np. chemioodporne.
3…
… z włókien mineralnych są b.drogie
Wymagania stali:
•odpowiednie właściwości sprężyste
•zadowalająca ciągliwość
•wysoka wytrzymałość na rozciąganie
*pozwala na wprowadzenie wysokich naprężeń wstępnych przy naciągu i uzyskanie, mimo
strat siły naciągu, dużej siły sprężającej przy niewielkim przekroju cięgna
*wielkość straty naprężeń uniemożliwia stosowanie stali zwykłych
*ze względów ekonomicznych…
