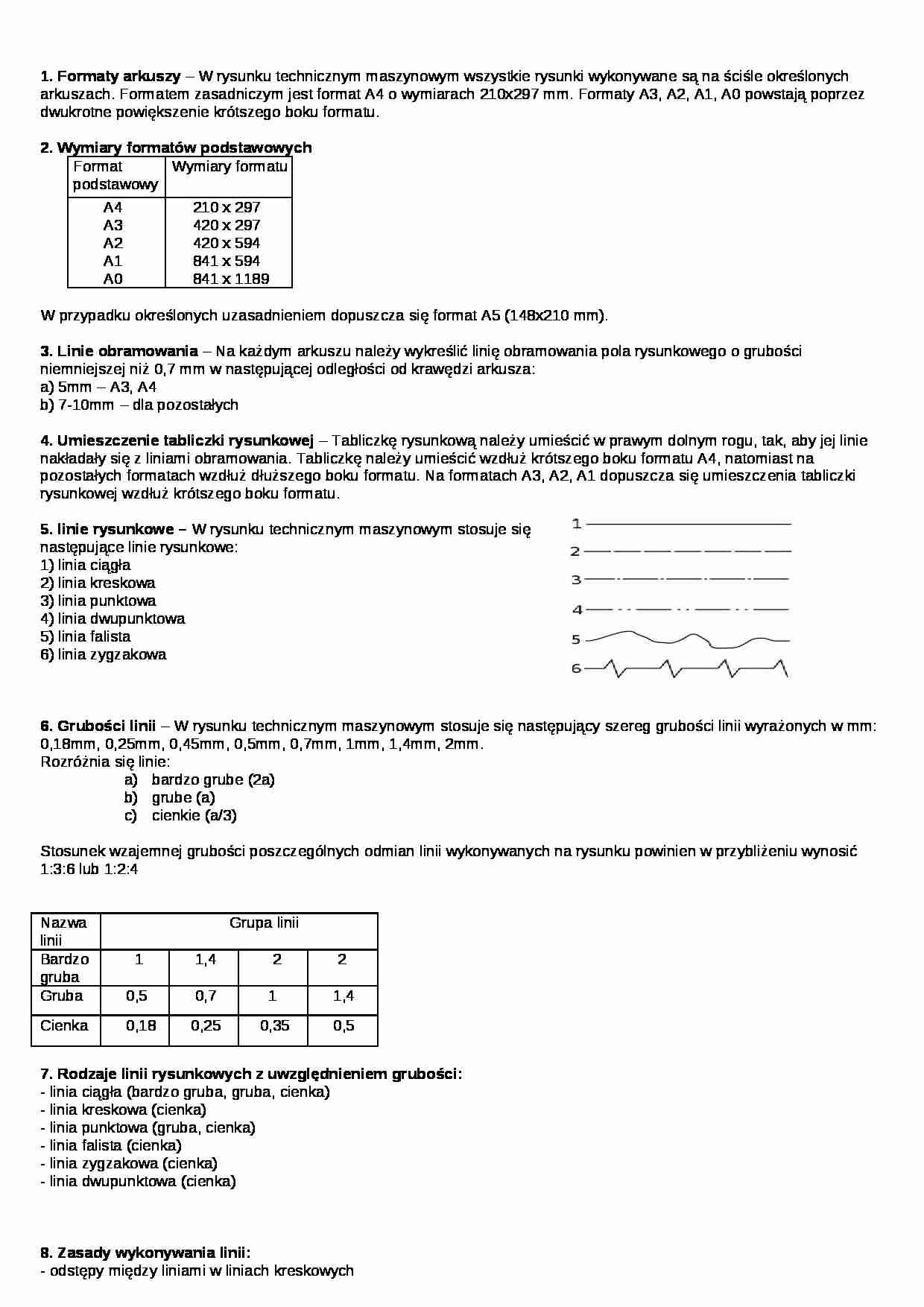

1. Formaty arkuszy - W rysunku technicznym maszynowym wszystkie rysunki wykonywane są na ściśle określonych arkuszach. Formatem zasadniczym jest format A4 o wymiarach 210x297 mm. Formaty A3, A2, A1, A0 powstają poprzez dwukrotne powiększenie krótszego boku formatu.
2. Wymiary formatów podstawowych Format
podstawowy
Wymiary formatu
A4
A3
A2
A1
A0
210 x 297
420 x 297
420 x 594
841 x 594
841 x 1189
W przypadku określonych uzasadnieniem dopuszcza się format A5 (148x210 mm).
3. Linie obramowania - Na każdym arkuszu należy wykreślić linię obramowania pola rysunkowego o grubości niemniejszej niż 0,7 mm w następującej odległości od krawędzi arkusza:
a) 5mm - A3, A4
b) 7-10mm - dla pozostałych
4. Um ieszczenie tabliczki rysunkowej - Tabliczkę rysunkową należy umieścić w prawym dolnym rogu, tak, aby jej linie nakładały się z liniami obramowania. Tabliczkę należy umieścić wzdłuż krótszego boku formatu A4, natomiast na pozostałych formatach wzdłuż dłuższego boku formatu. Na formatach A3, A2, A1 dopuszcza się umieszczenia tabliczki rysunkowej wzdłuż krótszego boku formatu.
5. linie rysunkowe - W rysunku technicznym maszynowym stosuje się następujące linie rysunkowe:
1) linia ciągła
2) linia kreskowa
3) linia punktowa
4) linia dwupunktowa
5) linia falista
6) linia zygzakowa
6. Grubości linii - W rysunku technicznym maszynowym stosuje się następujący szereg grubości linii wyrażonych w mm:
0,18mm, 0,25mm, 0,45mm, 0,5mm, 0,7mm, 1mm, 1,4mm, 2mm. Rozróżnia się linie:
bardzo grube (2a)
grube (a)
cienkie (a/3)
Stosunek wzajemnej grubości poszczególnych odmian linii wykonywanych na rysunku powinien w przybliżeniu wynosić 1:3:6 lub 1:2:4
Nazwa linii
Grupa linii
Bardzo
gruba
1
1,4
2
2
Gruba
0,5
0,7
1
1,4
Cienka
0,18
0,25
0,35
0,5
7. Rodzaje linii rysunkowych z uwzględnieniem grubości: - linia ciągła (bardzo gruba, gruba, cienka)
- linia kreskowa (cienka)
- linia punktowa (gruba, cienka)
- linia falista (cienka)
- linia zygzakowa (cienka)
- linia dwupunktowa (cienka)


(…)

… podziałowe w zębatkach
g) linia punktowa gruba - do oznaczania powierzchni podlegających obróbce cieplnej lub powierzchniowej
h) linia dwupunktowa cienka
- skrajne połączenia części ruchomych
- zarysy przedmiotów przylegających i współpracujących ze sobą
- linie gięcia w widokach rozwiniętych
10. Pismo techniczne - Rodzaj A lub rodzaj B. Konstrukcja pisma jest oparta na siatce utworzonej z linii pomocniczych, których elementem podstawowym jest kwadrat o boku „d” (pismo proste) lub romb o boku „d” i kącie nachylenia względem pionu o 15 stopni.
11. Rodzaje pisma - W zależności od stosunku grubości linii pisma do wysokości pisma wyróżniamy:
a) pismo rodzaju A (d= 1/14h)
b) pismo rodzaju B (d= 1/10h),
gdzie d- grubość pisma, h- wysokość liter
W piśmie rodzaju A:
a) wysokość wielkich liter - 14d
b…
... zobacz całą notatkę
