Rodzaje linii rysunkowych.
Żeby rysunek techniczny był wyraźny, przejrzysty i czytelny stosujemy różne rodzaje i odmiany linii. Inne linie stosuje się do narysowania krawędzi przedmiotu, inne do zaznaczenia osi symetrii a jeszcze inne do zwymiarowania go.
To jaką, w danej sytuacji, linię należy zastosować na rysunku określa ściśle Polska Norma PN-82/N-01616. Wspomniana norma określa linie do stosowania w różnych odmianach rysunku tecnicznego - maszynowego, budowlanego i elektrycznego. Poniżej przedstawię te rodzaje linii, które dotyczą rysunku technicznego maszynowego i są niezbędne do opanowania podstaw rysunku technicznego.
Znaki wymiarowe
Do wymiarowania wielkości średnic i promieni krzywizn stosujemy specjalne znaki wymiarowe.
Średnice wymiarujemy poprzedzając liczbę wymiarową znakiem (fi).
Promienie łuków wymiarujemy poprzedzając liczbę wymiarową znakiem R. Linię wymiarową prowadzi się od środka łuku i zakańcza się grotem tylko od strony łuku (rys.) Grubość płaskich przedmiotów o nieskomplikowanych kształtach zaznaczamy poprzedzając liczbę wymiarową znakiem x.

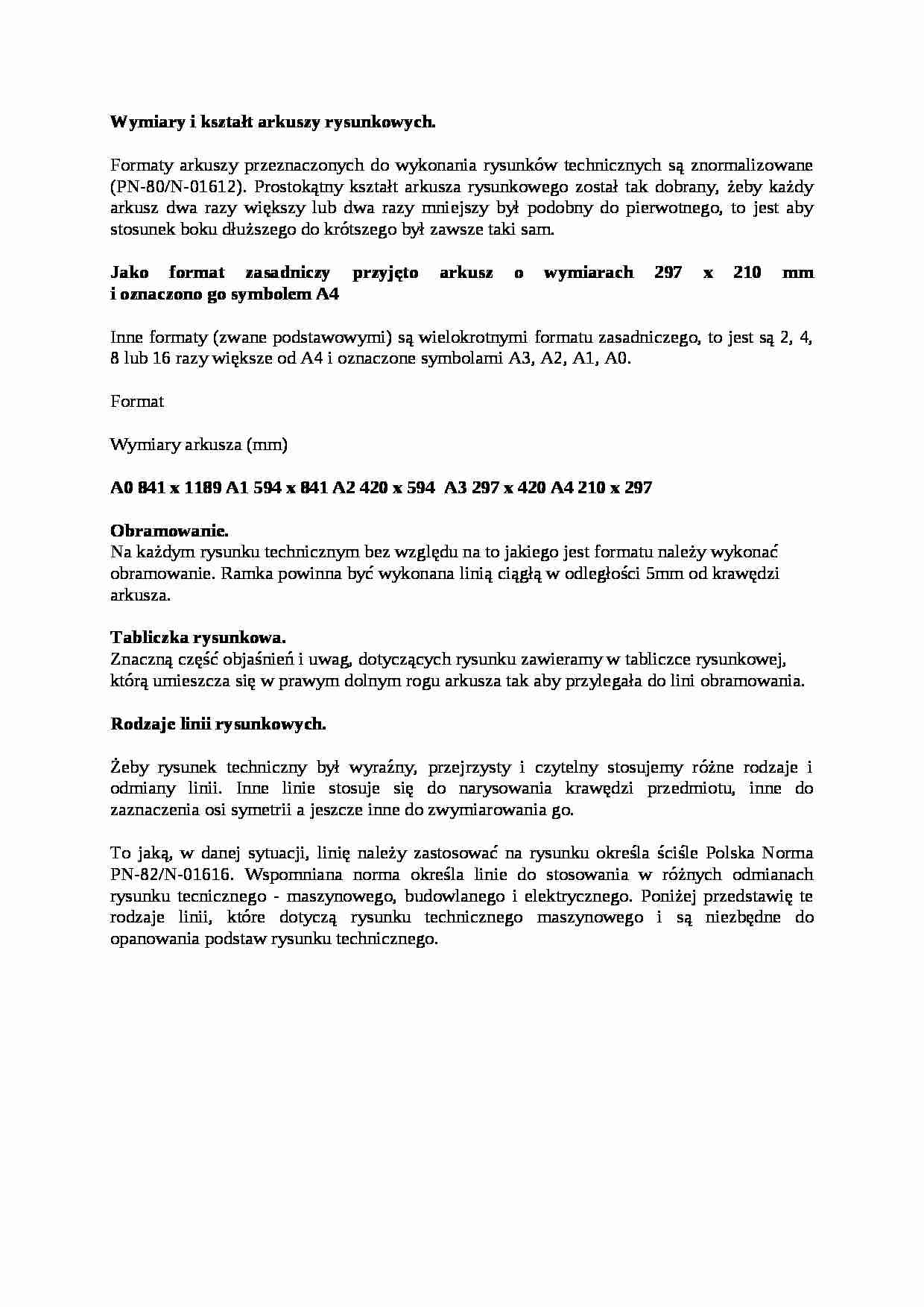

Wymiary i kształt arkuszy rysunkowych.
Formaty arkuszy przeznaczonych do wykonania rysunków technicznych są znormalizowane (PN-80/N-01612). Prostokątny kształt arkusza rysunkowego został tak dobrany, żeby każdy arkusz dwa razy większy lub dwa razy mniejszy był podobny do pierwotnego, to jest aby stosunek boku dłuższego do krótszego był zawsze taki sam.
Jako format zasadniczy przyjęto arkusz o wymiarach 297 x 210 mmi oznaczono go symbolem A4
Inne formaty (zwane podstawowymi) są wielokrotnymi formatu zasadniczego, to jest są 2, 4, 8 lub 16 razy większe od A4 i oznaczone symbolami A3, A2, A1, A0. Format
Wymiary arkusza (mm)
A0 841 x 1189 A1 594 x 841 A2 420 x 594 A3 297 x 420 A4 210 x 297Obramowanie.Na każdym rysunku technicznym bez względu na to jakiego jest formatu należy wykonać obramowanie. Ramka powinna być wykonana linią ciągłą w odległości 5mm od krawędzi arkusza.Tabliczka rysunkowa.Znaczną część objaśnień i uwag, dotyczących rysunku zawieramy w tabliczce rysunkowej, którą umieszcza się w prawym dolnym rogu arkusza tak aby przylegała do lini obramowania.
Rodzaje linii rysunkowych.
Żeby rysunek techniczny był wyraźny, przejrzysty i czytelny stosujemy różne rodzaje i odmiany linii. Inne linie stosuje się do narysowania krawędzi przedmiotu, inne do zaznaczenia osi symetrii a jeszcze inne do zwymiarowania go.
To jaką, w danej sytuacji, linię należy zastosować na rysunku określa ściśle Polska Norma PN-82/N-01616. Wspomniana norma określa linie do stosowania w różnych odmianach rysunku tecnicznego - maszynowego, budowlanego i elektrycznego. Poniżej przedstawię te rodzaje linii, które dotyczą rysunku technicznego maszynowego i są niezbędne do opanowania podstaw rysunku technicznego.
Do wykonywania rysunków technicznych maszynowych służą następujące rodzaje linii:
linia ciągła linia kreskowa linia punktowa linia dwupunktowa linia falista Poza tym rozróżnia się linie:
linia gruba (o grubości a) linia cienka (o grubości b=a/3) Linia
Gruba
Cienka
ciągła
kreskowa
punktowa
dwupunktowa
falista
Zastosowanie linii.
Grubość linii należy dobierać w zależności od wielkości rysowanego przedmiotu i stopnia złożoności jego budowy. Wybrana grupa grubości linii (grubych i cienkich) powinna być jednakowa dla wszystkich rysunków wykonanych na jednym arkuszu. Np. jeżeli grubość linii grubej wynosi 0,5 mm, to linia cienka powinna mieć grubość 0,18 mm lub jeżeli linia gruba ma
