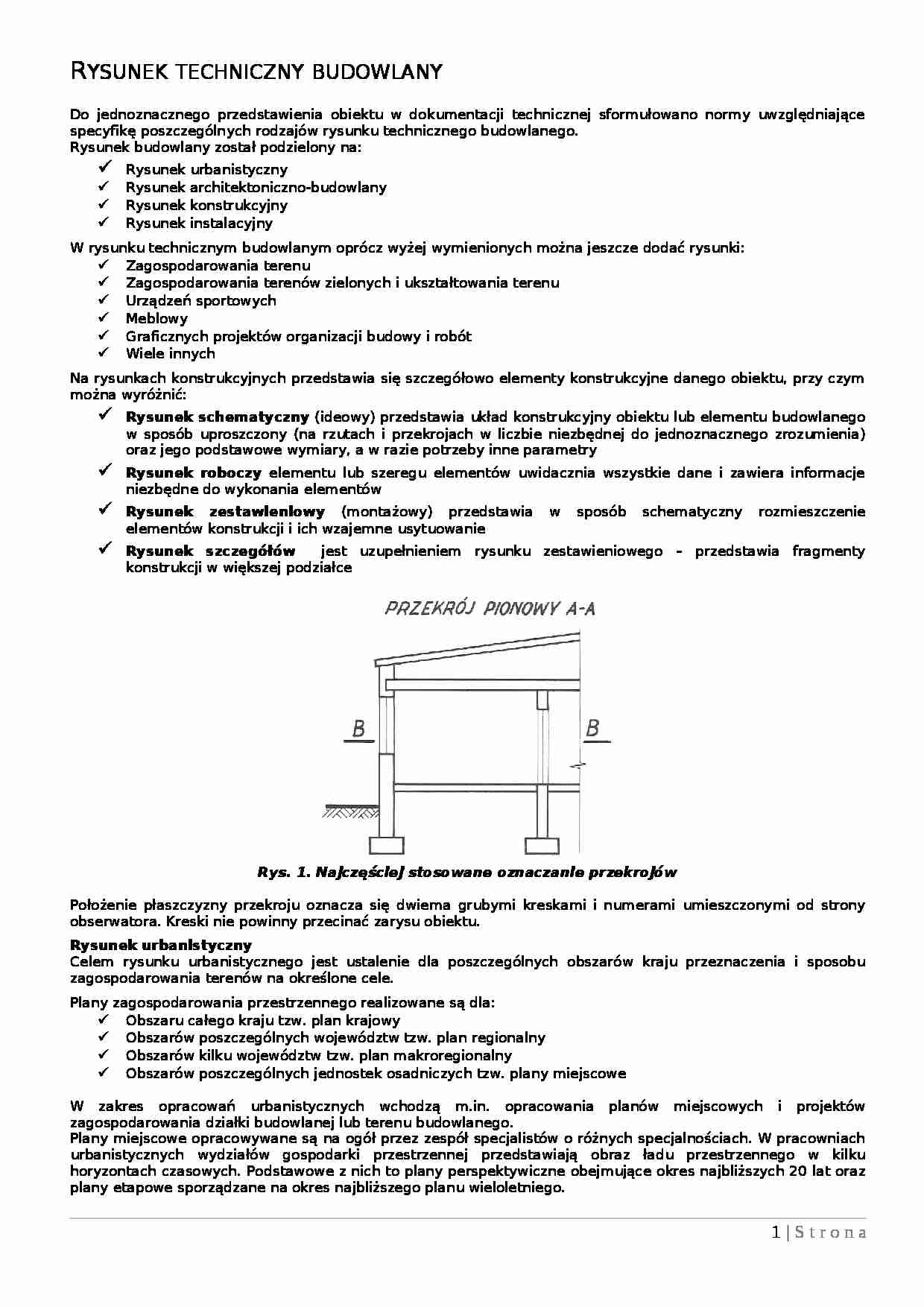

Rysunek techniczny budowlany - strona 1 Rysunek techniczny budowlany - strona 2 Rysunek techniczny budowlany - strona 3

Fragment notatki:



Do jednoznacznego przedstawienia obiektu w dokumentacji technicznej sformułowano normy uwzględniające specyfikę poszczególnych rodzajów rysunku technicznego budowlanego.
Rysunek budowlany został podzielony na:
Rysunek urbanistyczny
Rysunek architektoniczno-budowlany
Rysunek konstrukcyjny
Rysunek instalacyjny

W rysunku technicznym budowlanym oprócz wyżej wymienionych można jeszcze dodać rysunki:
Zagospodarowania terenu
Zagospodarowania terenów zielonych i ukształtowania terenu
Urządzeń sportowych
Meblowy
Graficznych projektów organizacji budowy i robót
Wiele innych

Znaki ograniczenia
Znaki ograniczenia – kreski, kropki lub groty (zaczernione bądź niezaczernione) rysuje się na przecięciu się linii wymiarowych w liniami wymiarowymi pomocniczymi. Wymiary kresek, kropek, grotów zaczernionych i grotów niezaczernionych powinny być zgodne z rys. 4 oraz proporcjonalne do zarysu przedmiotu.

Wymiarując element zaleca się stosować jeden rodzaj znaku ograniczenia właściwy dla rodzaju rysunku. W rysunku budowlanym najczęściej stosuje się kreski o grubości takiej jak grubość linii wymiarowych. Gdy na wspólnej linii wymiarowej brak jest miejsca na groty, dopuszcza się zastąpienie grotów kreskami lub kropkami (z wyjątkiem pozycji skrajnych).

Jako znaków ograniczenia na rysunkach konstrukcji żelbetowych nie należy stosować kropek, gdyż kropki na tych schematach mają inne znaczenie (np. pręty w przekroju), natomiast na schematach statycznych nie należy stosować grotów, gdyż strzałka oznacza siłę skupioną.

Rysunek techniczny budowlany
Do jednoznacznego przedstawienia obiektu w dokumentacji technicznej sformułowano normy uwzględniające specyfikę poszczególnych rodzajów rysunku technicznego budowlanego.
Rysunek budowlany został podzielony na:
Rysunek urbanistyczny
Rysunek architektoniczno-budowlany
Rysunek konstrukcyjny
Rysunek instalacyjny
W rysunku technicznym budowlanym oprócz wyżej wymienionych można jeszcze dodać rysunki:
Zagospodarowania terenu
Zagospodarowania terenów zielonych i ukształtowania terenu
Urządzeń sportowych
Meblowy
Graficznych projektów organizacji budowy i robót
Wiele innych
Na rysunkach konstrukcyjnych przedstawia się szczegółowo elementy konstrukcyjne danego obiektu, przy czym można wyróżnić:
Rysunek schematyczny (ideowy) przedstawia układ konstrukcyjny obiektu lub elementu budowlanego w sposób uproszczony (na rzutach i przekrojach w liczbie niezbędnej do jednoznacznego zrozumienia) oraz jego podstawowe wymiary, a w razie potrzeby inne parametry
Rysunek roboczy elementu lub szeregu elementów uwidacznia wszystkie dane i zawiera informacje niezbędne do wykonania elementów Rysunek zestawieniowy (montażowy) przedstawia w sposób schematyczny rozmieszczenie elementów konstrukcji i ich wzajemne usytuowanie
Rysunek szczegółów jest uzupełnieniem rysunku zestawieniowego - przedstawia fragmenty konstrukcji w większej podziałce
Rys. 1. Najczęściej stosowane oznaczanie przekrojów
Położenie płaszczyzny przekroju oznacza się dwiema grubymi kreskami i numerami umieszczonymi od strony obserwatora. Kreski nie powinny przecinać zarysu obiektu.
Rysunek urbanistyczny
Celem rysunku urbanistycznego jest ustalenie dla poszczególnych obszarów kraju przeznaczenia i sposobu zagospodarowania terenów na określone cele.
Plany zagospodarowania przestrzennego realizowane są dla:
Obszaru całego kraju tzw. plan krajowy
Obszarów poszczególnych województw tzw. plan regionalny
Obszarów kilku województw tzw. plan makroregionalny
Obszarów poszc

(…)

… rysunki instalacyjne, począwszy od instalacji sanitarnych poprzez instalacje elektryczne, gazowe, centralnego ogrzewania, a skończywszy na instalacji odgromowej.
Wszelkie rysunki instalacji wewnętrznych wykonuje się na tzw. podkładach budowlanych. Podkłady (np. rzuty poziome, przekroje pionowe budynku) rysuje się linią cienką, natomiast przewody i osprzęt instalacyjny linią grubą lub bardzo grubą…
… m.in. opracowania planów miejscowych i projektów zagospodarowania działki budowlanej lub terenu budowlanego.
Plany miejscowe opracowywane są na ogół przez zespół specjalistów o różnych specjalnościach. W pracowniach urbanistycznych wydziałów gospodarki przestrzennej przedstawiają obraz ładu przestrzennego w kilku horyzontach czasowych. Podstawowe z nich to plany perspektywiczne obejmujące okres najbliższych 20 lat oraz plany etapowe sporządzane na okres najbliższego planu wieloletniego.
Oznaczenia graficzne na planach urbanistycznych są zróżnicowane zależnie od rodzaju planu. Na planach miejscowych tereny mieszkaniowe, przemysłowe, rekreacyjne itp. wykazywane są najczęściej jako barwne powierzchnie. Przy tworzeniu projektu zagospodarowania terenu lub działki budowlanej należy posługiwać…
… wytrzymałościowych, termicznych, izolacyjnych itp. nie jest się w stanie sporządzić poprawnego zapisu graficznego elementu konstrukcji wykonanego z danego materiału.
Rysunki konstrukcji budowlanych, które w zależności od przeznaczenia dzielą się na: konstrukcje inżynierskie i architektoniczne (budowlane), wykonuje się je na podstawie projektu architektonicznego oraz obliczeń statyczno-wytrzymałościowych…
