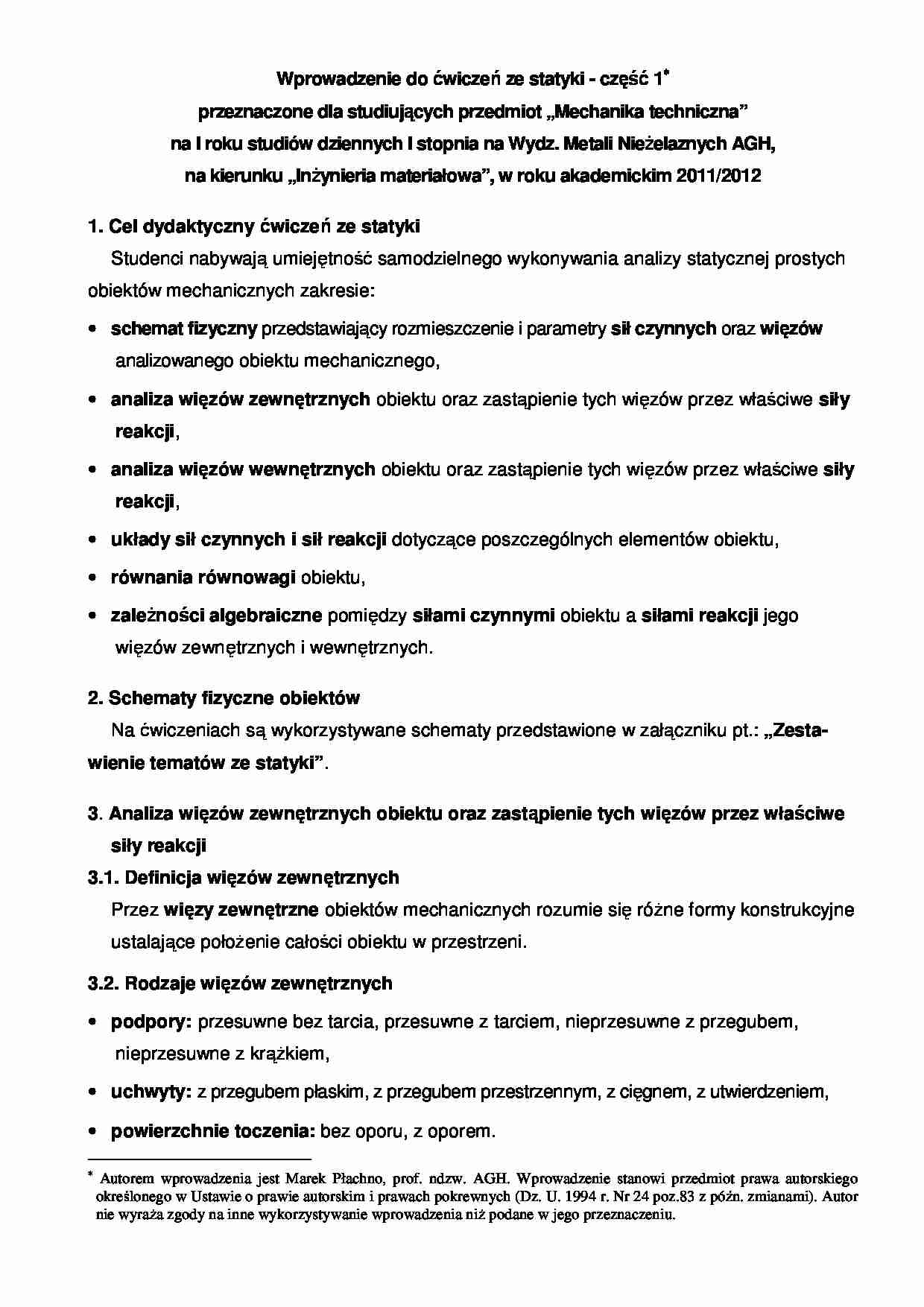

Wprowadzenie do ćwiczeń ze statyki - część 1 ∗ przeznaczone dla studiujących przedmiot „Mechanika techniczna” na I roku studiów dziennych I stopnia na Wydz. Metali NieŜelaznych AGH, na kierunku „InŜynieria materiałowa”, w roku akademickim 2011/2012 1. Cel dydaktyczny ćwiczeń ze statyki Studenci nabywają umiejętność samodzielnego wykonywania analizy statycznej prostych obiektów mechanicznych zakresie: • schemat fizyczny przedstawiający rozmieszczenie i parametry sił czynnych oraz więzów analizowanego obiektu mechanicznego, • analiza więzów zewnętrznych obiektu oraz zastąpienie tych więzów przez właściwe siły reakcji , • analiza więzów wewnętrznych obiektu oraz zastąpienie tych więzów przez właściwe siły reakcji , • układy sił czynnych i sił reakcji dotyczące poszczególnych elementów obiektu, • równania równowagi obiektu, • zaleŜności algebraiczne pomiędzy siłami czynnymi obiektu a siłami reakcji jego więzów zewnętrznych i wewnętrznych. 2. Schematy fizyczne obiektów Na ćwiczeniach są wykorzystywane schematy przedstawione w załączniku pt.: „Zesta- wienie tematów ze statyki” . 3 . Analiza więzów zewnętrznych obiektu oraz zastąpienie tych więzów przez właściwe siły reakcji 3.1. Definicja więzów zewnętrznych Przez więzy zewnętrzne obiektów mechanicznych rozumie się róŜne formy konstrukcyjne ustalające połoŜenie całości obiektu w przestrzeni. 3.2. Rodzaje więzów zewnętrznych • podpory: przesuwne bez tarcia, przesuwne z tarciem, nieprzesuwne z przegubem, nieprzesuwne z krąŜkiem, • uchwyty: z przegubem płaskim, z przegubem przestrzennym, z cięgnem, z utwierdzeniem, • powierzchnie toczenia: bez oporu, z oporem. ∗ Autorem wprowadzenia jest Marek Płachno, prof. ndzw. AGH. Wprowadzenie stanowi przedmiot prawa autorskiego określonego w Ustawie o prawie autorskim i prawach pokrewnych (Dz. U. 1994 r. Nr 24 poz.83 z późn. zmianami). Autor nie wyraŜa zgody na inne wykorzystywanie wprowadzenia niŜ podane w jego przeznaczeniu. 2 3.3 . Zastępowanie więzów zewnętrznych przez właściwe siły reakcji a. Podpora przesuwna bez tarcia – siła reakcji działa wzdłuŜ prostej, która jest prostopadła do powierzchni podparcia oraz przechodzi przez środek podparcia. Obiekt mechaniczny
(…)
…

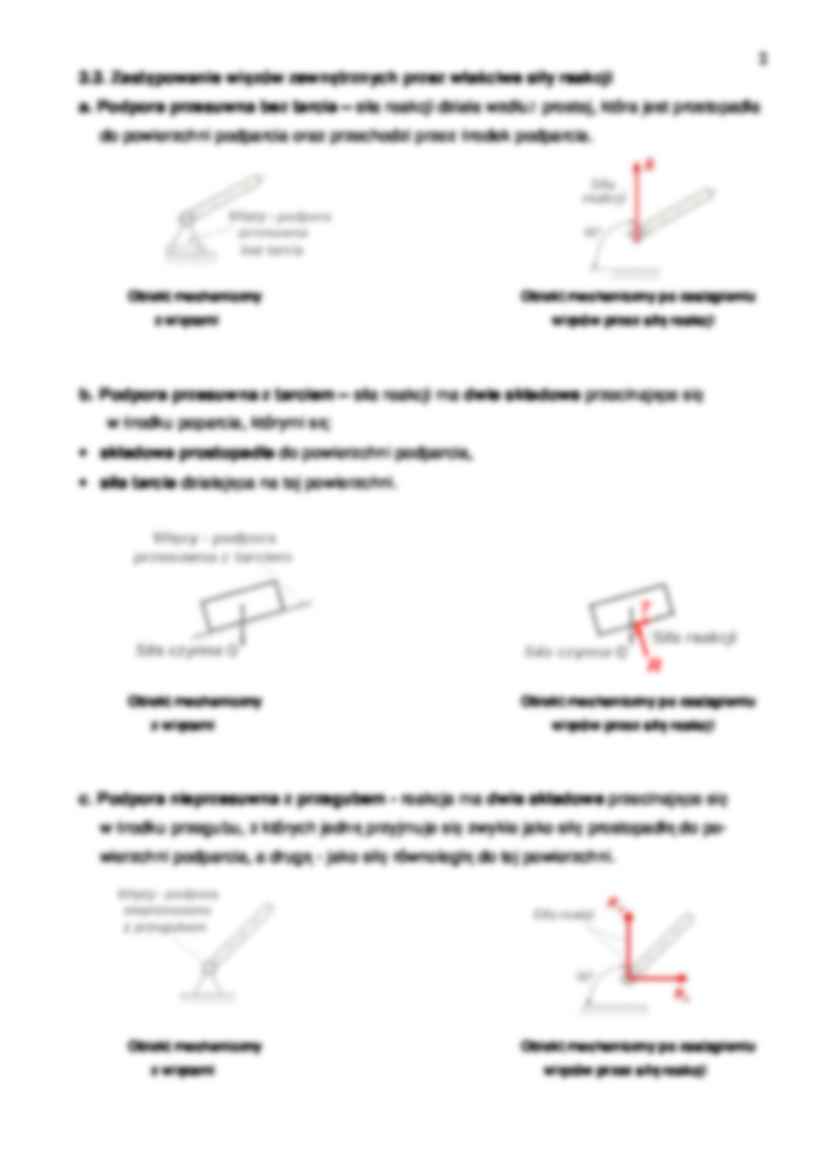

z więzami
Obiekt mechaniczny po zastąpieniu
więzów przez siłę reakcji
4
g. Uchwyt z cięgnem – siła reakcji działa wzdłuŜ cięgna.
Obiekt mechaniczny
z więzami
Obiekt mechaniczny po zastąpieniu
więzów przez siłę reakcji
h. Uchwyt z utwierdzeniem – siła reakcji ma dwie składowe oraz moment utwierdzenia,
który wraz ze składowymi działa w płaszczyźnie sił zewnętrznych. Składowe siły reakcji
są przyjmowane…
