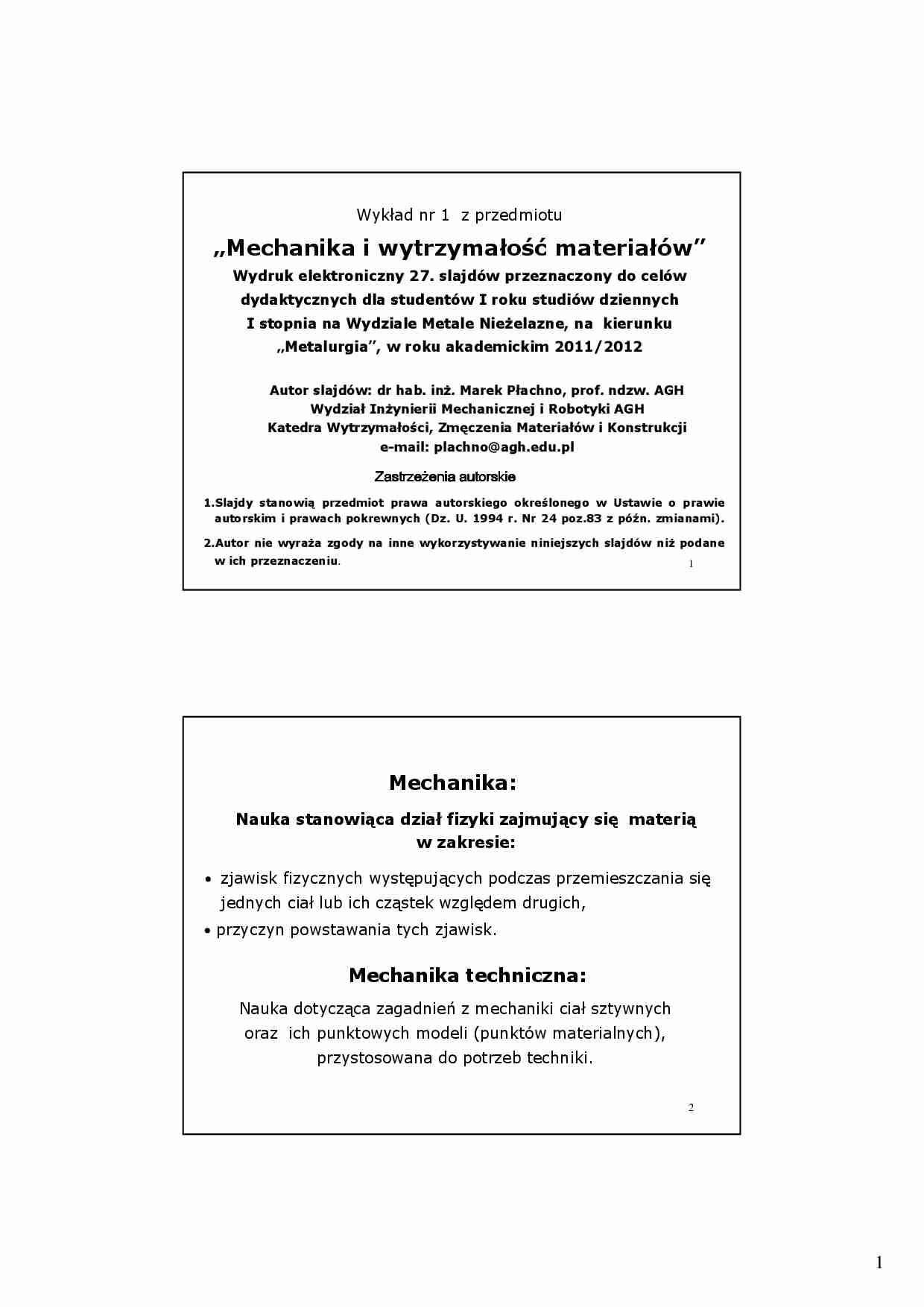

1 1 Wykład nr 1 z przedmiotu „Mechanika i wytrzymałość materiałów” Wydruk elektroniczny 27. slajdów przeznaczony do celów dydaktycznych dla studentów I roku studiów dziennych I stopnia na Wydziale Metale NieŜelazne, na kierunku „Metalurgia”, w roku akademickim 2011/2012 Autor slajdów: dr hab. inŜ. Marek Płachno, prof. ndzw. AGH Wydział InŜynierii Mechanicznej i Robotyki AGH Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji e-mail: plachno@agh.edu.pl Zastrzeżenia autorskie Zastrzeżenia autorsk Zastrzeżenia autors Zastrzeżenia autor 1.Slajdy stanowią przedmiot prawa autorskiego określonego w Ustawie o prawie autorskim i prawach pokrewnych (Dz. U. 1994 r. Nr 24 poz.83 z późn. zmianami). 2.Autor nie wyraŜa zgody na inne wykorzystywanie niniejszych slajdów niŜ podane w ich przeznaczeniu . 2 Mechanika: Mechanika techniczna: Nauka stanowiąca dział fizyki zajmujący się materią w zakresie: • zjawisk fizycznych występujących podczas przemieszczania się jednych ciał lub ich cząstek względem drugich, • przyczyn powstawania tych zjawisk. Nauka dotycząca zagadnień z mechaniki ciał sztywnych oraz ich punktowych modeli (punktów materialnych), przystosowana do potrzeb techniki. 2 3 Statyka: Kinematyka: Dynamika: Nauka stanowiąca dział mechaniki, zajmująca się równowagą oraz przekształcaniem układów sił, niezaleŜnie od przyczyn i skutków tych sił. Nauka stanowiąca dział mechaniki, zajmująca się ruchem, niezaleŜnie od przyczyn, które go wywołują. Nauka stanowiąca dział mechaniki, zajmująca się ruchem oraz siłami wywołującymi ten ruch. 4 Praktyczny cel inŜynierskich zastosowań statyki Obliczanie sił reakcji zadawanych na obiekt mechaniczny przez jego więzy, które przeciwdziałają siłom czynnym aby zapewnić mu stan równowagi . 3 5 Istota inŜynierskich zastosowań statyki Analiza statyczna obiektu mechanicznego wyznaczenia zaleŜności algebraicznych pomiędzy siłami czynnymi tego obiektu a siłami reakcji jego więzów tj. postępowanie obliczeniowe podejmowane w celu 6 Cel dydaktyczny zajęć ze statyki Nabycie przez studentów umiejętności do samodzielnego wykonywania analizy statycznej prostych obiektów mechanicznych 4 7 Główne etapy analizy statycznej obiektu mechanicznego 2 . Analiza więzów zewnętrznych obiektu oraz zastąpienie tych więzów przez właściwe siły reakcji . 3 . Analiza więzów wewnętrznych obiektu oraz zastąpienie tych
(…)
…. Podpory: przesuwne bez tarcia, przesuwne z tarciem,
nieprzesuwne z przegubem, nieprzesuwne z krąŜkiem.
2. Uchwyty: z przegubem płaskim, z przegubem przestrzennym,
z cięgnem, z utwierdzeniem.
3. Powierzchnie toczenia: bez oporu, z oporem.
8
4
Więzy wewnętrzne obiektów mechanicznych
Definicja:
RóŜne formy konstrukcyjne ustalające połoŜenie poszczególnych
elementów obiektu względem siebie
Rodzaje:
1…
….
Wszystkie trzy składowe siły reakcji przecinają się w środku przegubu.
Obiekt mechaniczny
z więzami
Obiekt mechaniczny
po zastąpieniu więzów
przez siłę reakcji
15
Dobór sił reakcji zastępujących więzy zewnętrzne (7)
Uchwyt z cięgnem – siła reakcji działa wzdłuŜ cięgna.
Obiekt mechaniczny
z więzami
Obiekt mechaniczny
po zastąpieniu więzów
przez siłę reakcji
16
8
Dobór sił reakcji zastępujących więzy zewnętrzne…
