To tylko jedna z 2 stron tej notatki. Zaloguj się aby zobaczyć ten dokument.
Zobacz
całą notatkę

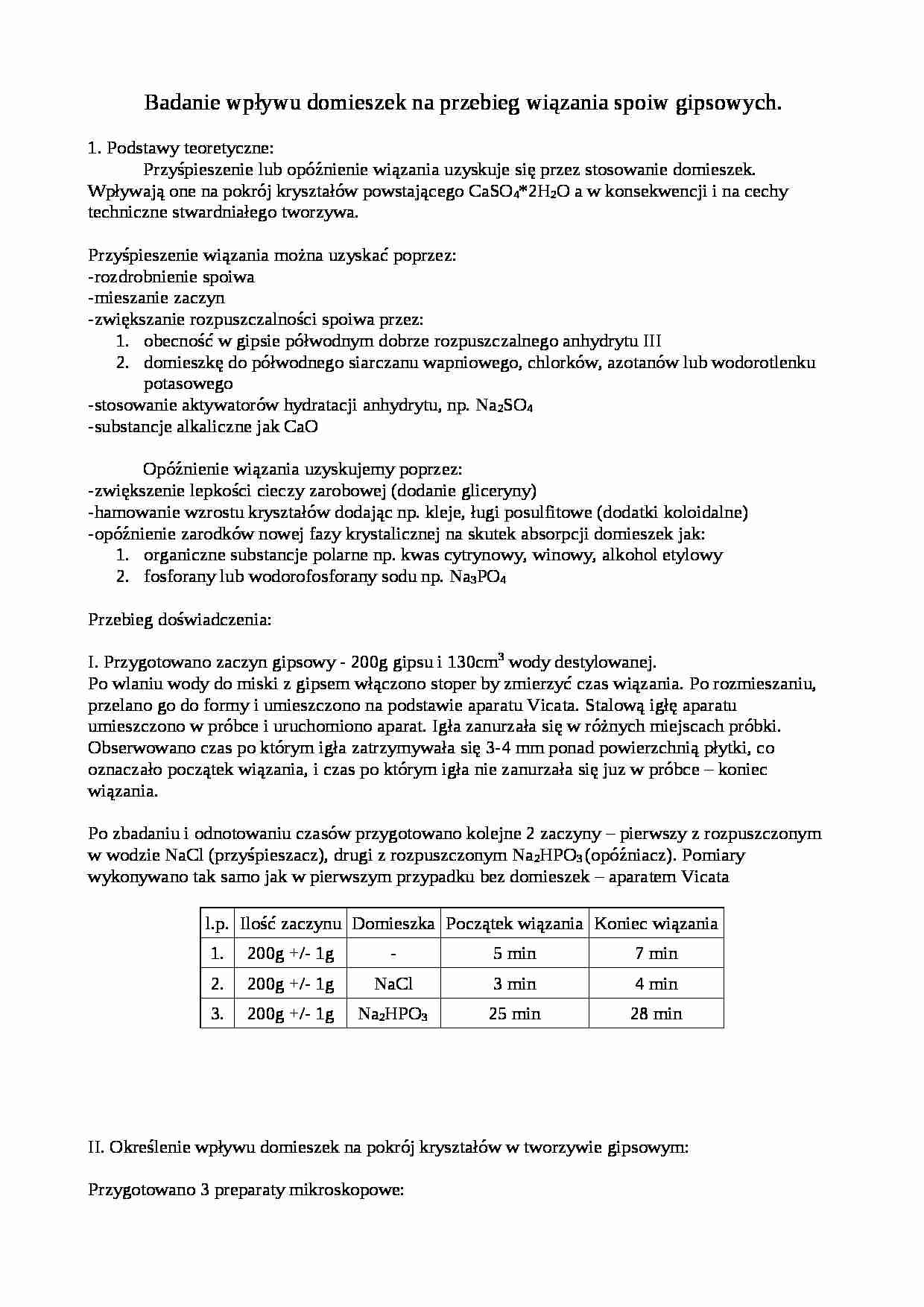

Badanie wpływu domieszek na przebieg wiązania spoiw gipsowych.
1. Podstawy teoretyczne:
Przyśpieszenie lub opóźnienie wiązania uzyskuje się przez stosowanie domieszek. Wpływają one na pokrój kryształów powstającego CaSO 4 *2H 2 O a w konsekwencji i na cechy techniczne stwardniałego tworzywa.
Przyśpieszenie wiązania można uzyskać poprzez:
-rozdrobnienie spoiwa
-mieszanie zaczyn
-zwiększanie rozpuszczalności spoiwa przez:
obecność w gipsie półwodnym dobrze rozpuszczalnego anhydrytu III
domieszkę do półwodnego siarczanu wapniowego, chlorków, azotanów lub wodorotlenku potasowego
-stosowanie aktywatorów hydratacji anhydrytu, np. Na 2 SO 4 -substancje alkaliczne jak CaO
Opóźnienie wiązania uzyskujemy poprzez:
-zwiększenie lepkości cieczy zarobowej (dodanie gliceryny)
-hamowanie wzrostu kryształów dodając np. kleje, ługi posulfitowe (dodatki koloidalne)
-opóźnienie zarodków nowej fazy krystalicznej na skutek absorpcji domieszek jak:
organiczne substancje polarne np. kwas cytrynowy, winowy, alkohol etylowy
fosforany lub wodorofosforany sodu np. Na 3 PO 4 Przebieg doświadczenia:
I. Przygotowano zaczyn gipsowy - 200g gipsu i 130cm 3 wody destylowanej.
Po wlaniu wody do miski z gipsem włączono stoper by zmierzyć czas wiązania. Po rozmieszaniu, przelano go do formy i umieszczono na podstawie aparatu Vicata. Stalową igłę aparatu umieszczono w próbce i uruchomiono aparat. Igła zanurzała się w różnych miejscach próbki.
Obserwowano czas po którym igła zatrzymywała się 3-4 mm ponad powierzchnią płytki, co oznaczało początek wiązania, i czas po którym igła nie zanurzała się juz w próbce - koniec wiązania.
Po zbadaniu i odnotowaniu czasów przygotowano kolejne 2 zaczyny - pierwszy z rozpuszczonym w wodzie NaCl (przyśpieszacz), drugi z rozpuszczonym Na 2 HPO 3 (opóźniacz). Pomiary wykonywano tak samo jak w pierwszym przypadku bez domieszek - aparatem Vicata
l.p.
Ilość zaczynu
Domieszka
Początek wiązania
Koniec wiązania
1.
200g +/- 1g
-
5 min
7 min
2.
200g +/- 1g
NaCl
3 min
4 min
3.
200g +/- 1g
Na 2 HPO 3 25 min
28 min
II. Określenie wpływu domieszek na pokrój kryształów w tworzywie gipsowym:
Przygotowano 3 preparaty mikroskopowe:
na każdym z 3 szkiełek umieszczono niewielką ilość gipsu budowlanego, dodatkowo do pierwszej próbki dodano NaCl (przyśpieszacz), do drugiej K
(…)
… rozpuszczalności spoiwa przez:
obecność w gipsie półwodnym dobrze rozpuszczalnego anhydrytu III
domieszkę do półwodnego siarczanu wapniowego, chlorków, azotanów lub wodorotlenku potasowego
-stosowanie aktywatorów hydratacji anhydrytu, np. Na2SO4 -substancje alkaliczne jak CaO
Opóźnienie wiązania uzyskujemy poprzez:
-zwiększenie lepkości cieczy zarobowej (dodanie gliceryny)
-hamowanie wzrostu kryształów dodając np…
... zobacz całą notatkę
Komentarze użytkowników (0)
