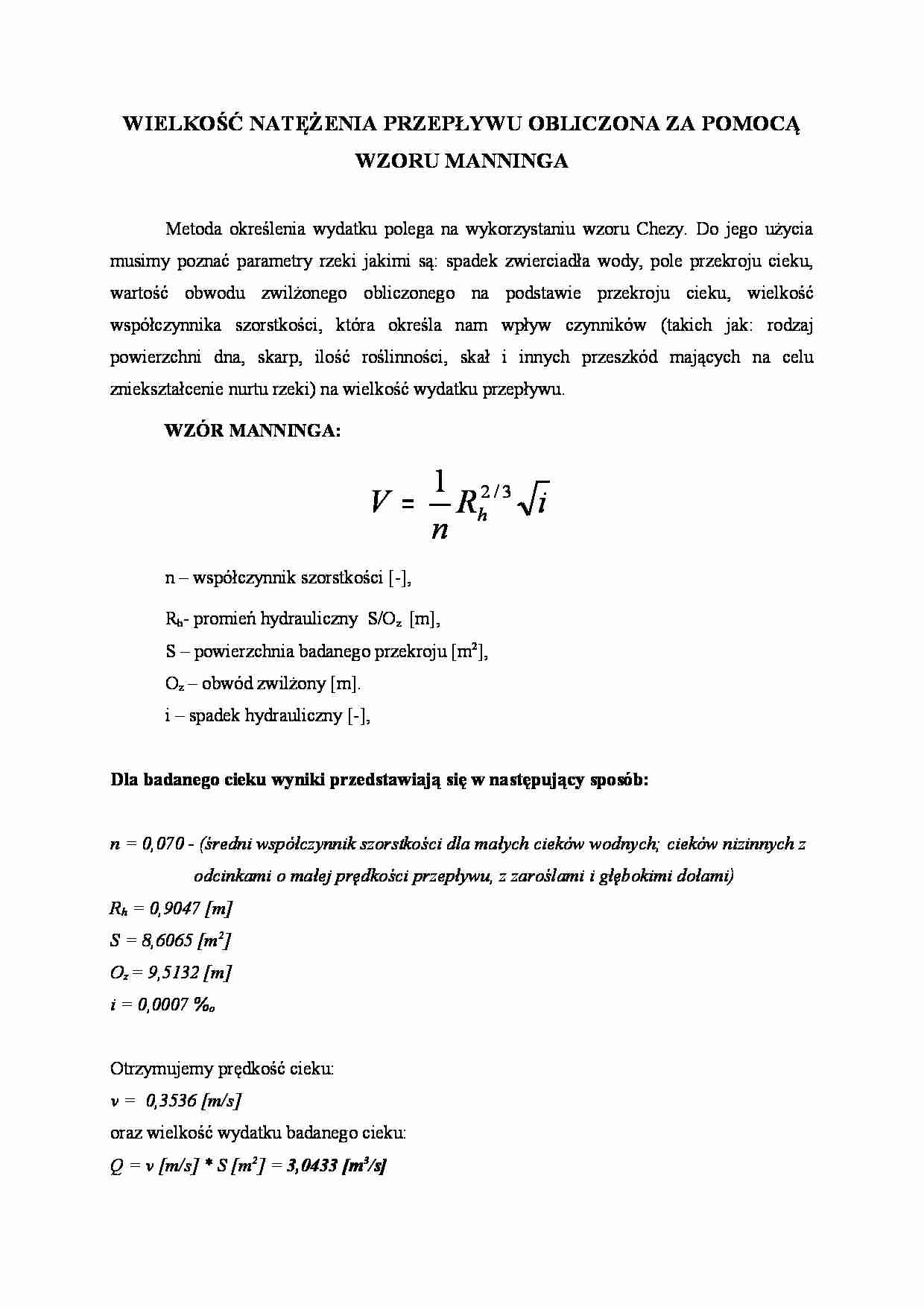

Wielkość natężenia przepływu - strona 1

Fragment notatki:

WIELKOŚĆ NATĘŻENIA PRZEPŁYWU OBLICZONA ZA POMOCĄ  WZORU MANNINGA Metoda określenia wydatku polega na wykorzystaniu wzoru Chezy. Do jego użycia  musimy poznać parametry rzeki jakimi są: spadek zwierciadła wody, pole przekroju cieku,  wartość   obwodu   zwilżonego   obliczonego   na   podstawie   przekroju   cieku,   wielkość  współczynnika   szorstkości,   która   określa   nam   wpływ   czynników   (takich   jak:   rodzaj  powierzchni   dna,   skarp,   ilość   roślinności,   skał   i   innych   przeszkód   mających   na   celu  zniekształcenie nurtu rzeki) na wielkość wydatku przepływu. WZÓR MANNINGA:   i R n V h 3 / 2 1 = n – współczynnik szorstkości [-], Rh- promień hydrauliczny  S/Oz   [m], S – powierzchnia badanego przekroju [m2],  Oz – obwód zwilżony [m]. i – spadek hydrauliczny [-],  Dla badanego cieku wyniki przedstawiają się w następujący sposób: n = 0,070 - (średni współczynnik szorstkości dla małych cieków wodnych; cieków nizinnych z  odcinkami o małej prędkości przepływu, z zaroślami i głębokimi dołami) Rh = 0,9047 [m] S = 8,6065 [m2] Oz = 9,5132 [m] i = 0,0007 %o Otrzymujemy prędkość cieku: v =  0,3536 [m/s] oraz wielkość wydatku badanego cieku: Q = v [m/s] * S [m2] =  3,0433 [m3/s] ... zobacz całą notatkę
