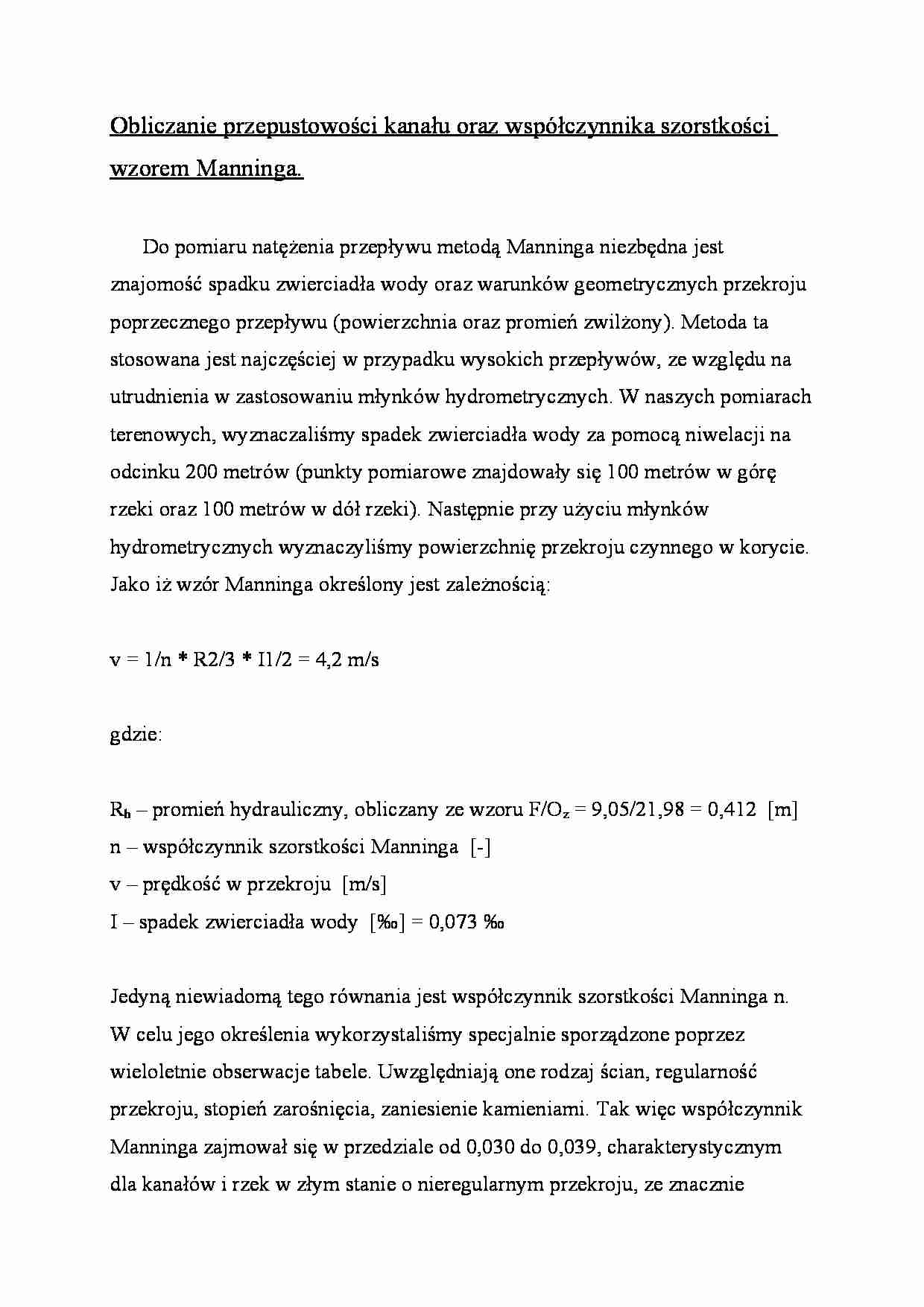

Obliczanie przepustowości kanału oraz współczynnika szorstkości wzorem Manninga. Do pomiaru natężenia przepływu metodą Manninga niezbędna jest znajomość spadku zwierciadła wody oraz warunków geometrycznych przekroju poprzecznego przepływu (powierzchnia oraz promień zwilżony). Metoda ta stosowana jest najczęściej w przypadku wysokich przepływów, ze względu na utrudnienia w zastosowaniu młynków hydrometrycznych. W naszych pomiarach terenowych, wyznaczaliśmy spadek zwierciadła wody za pomocą niwelacji na odcinku 200 metrów (punkty pomiarowe znajdowały się 100 metrów w górę rzeki oraz 100 metrów w dół rzeki). Następnie przy użyciu młynków hydrometrycznych wyznaczyliśmy powierzchnię przekroju czynnego w korycie. Jako iż wzór Manninga określony jest zależnością: v = 1/n * R2/3 * I1/2 = 4,2 m/s gdzie: Rh – promień hydrauliczny, obliczany ze wzoru F/Oz = 9,05/21,98 = 0,412 [m] n – współczynnik szorstkości Manninga [-] v – prędkość w przekroju [m/s] I – spadek zwierciadła wody [‰] = 0,073 ‰ Jedyną niewiadomą tego równania jest współczynnik szorstkości Manninga n. W celu jego określenia wykorzystaliśmy specjalnie sporządzone poprzez wieloletnie obserwacje tabele. Uwzględniają one rodzaj ścian, regularność przekroju, stopień zarośnięcia, zaniesienie kamieniami. Tak więc współczynnik Manninga zajmował się w przedziale od 0,030 do 0,039, charakterystycznym dla kanałów i rzek w złym stanie o nieregularnym przekroju, ze znacznie zaniesionymi kamieniami i zarośnięte wodorostami (przyjęliśmy wartość uśrednioną 0,036). Obliczając prędkość ze wcześniejszej zależności, mogliśmy wyznaczyć natężenie przepływu: Q = F * v = F * 1/n * R2/3 * I1/2 = 9,05 * 4,2 = 37,6 m3/s Znajomość współczynnika opisującego szorstkość powierzchni kanału jest bardzo ważna z wielu powodów. Szorstkość jest parametram hydraulicznym, określającym przepustowość kanału i mającym znaczący wpływ na parametry eksploatacyjne. Określenie szorstkości jest ciężkim zadaniem, zwłaszcza w przypadku kanałów naturalnych, gdzie stopień zarośnięcia brzegów i dna koryta jest zróżnicowany i z tego względu przyjmuje inne wartości w innych przekrojach.
