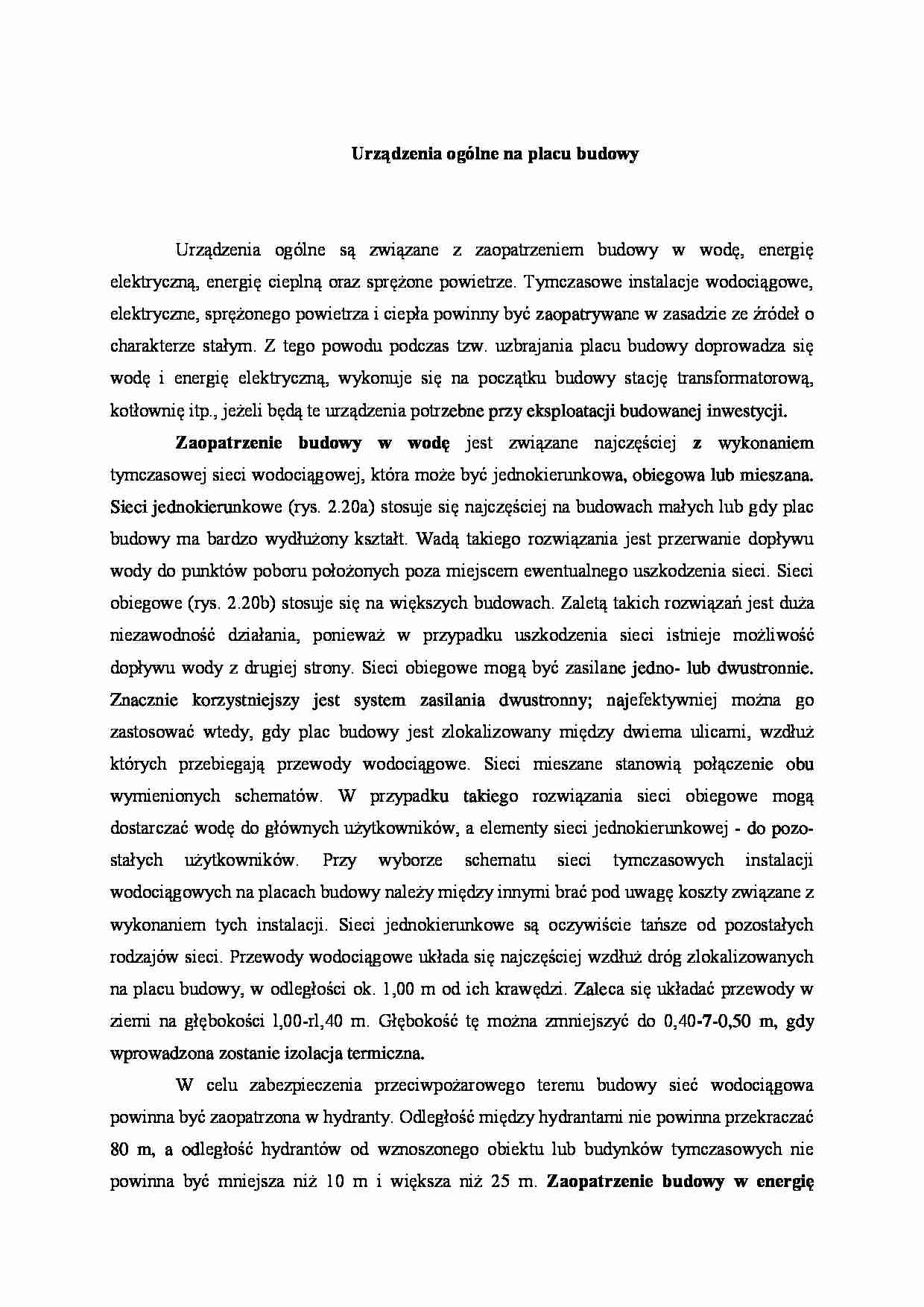

Urządzenia ogólne na placu budowy
Urządzenia ogólne są związane z zaopatrzeniem budowy w wodę, energię elektryczną, energię cieplną oraz sprężone powietrze. Tymczasowe instalacje wodociągowe, elektryczne, sprężonego powietrza i ciepła powinny być zaopatrywane w zasadzie ze źródeł o charakterze stałym. Z tego powodu podczas tzw. uzbrajania placu budowy doprowadza się wodę i energię elektryczną, wykonuje się na początku budowy stację transformatorową, kotłownię itp., jeżeli będą te urządzenia potrzebne przy eksploatacji budowanej inwestycji.
Zaopatrzenie budowy w wodę jest związane najczęściej z wykonaniem tymczasowej sieci wodociągowej, która może być jednokierunkowa, obiegowa lub mieszana. Sieci jednokierunkowe (rys. 2.20a) stosuje się najczęściej na budowach małych lub gdy plac budowy ma bardzo wydłużony kształt. Wadą takiego rozwiązania jest przerwanie dopływu wody do punktów poboru położonych poza miejscem ewentualnego uszkodzenia sieci. Sieci obiegowe (rys. 2.20b) stosuje się na większych budowach. Zaletą takich rozwiązań jest duża niezawodność działania, ponieważ w przypadku uszkodzenia sieci istnieje możliwość dopływu wody z drugiej strony. Sieci obiegowe mogą być zasilane jedno- lub dwustronnie. Znacznie korzystniejszy jest system zasilania dwustronny; najefektywniej można go zastosować wtedy, gdy plac budowy jest zlokalizowany między dwiema ulicami, wzdłuż których przebiegają przewody wodociągowe. Sieci mieszane stanowią połączenie obu wymienionych schematów. W przypadku takiego rozwiązania sieci obiegowe mogą dostarczać wodę do głównych użytkowników, a elementy sieci jednokierunkowej - do pozostałych użytkowników. Przy wyborze schematu sieci tymczasowych instalacji wodociągowych na placach budowy należy między innymi brać pod uwagę koszty związane z wykonaniem tych instalacji. Sieci jednokierunkowe są oczywiście tańsze od pozostałych rodzajów sieci. Przewody wodociągowe układa się najczęściej wzdłuż dróg zlokalizowanych na placu budowy, w odległości ok. 1,00 m od ich krawędzi. Zaleca się układać przewody w ziemi na głębokości l,00-rl,40 m. Głębokość tę można zmniejszyć do 0,40-7-0,50 m, gdy wprowadzona zostanie izolacja termiczna.
W celu zabezpieczenia przeciwpożarowego terenu budowy sieć wodociągowa powinna być zaopatrzona w hydranty. Odległość między hydrantami nie powinna przekraczać 80 m, a odległość hydrantów od wznoszonego obiektu lub budynków tymczasowych nie powinna być mniejsza niż 10 m i większa niż 25 m. Zaopatrzenie budowy w energię elektryczną. Energia ta jest niezbędna do napędu silników elektrycznych maszyn i urządzeń budowlanych, do oświetlania: stanowisk roboczych podczas pracy w nocy, zewnętrznego terenu budowy, budynków tymczasowych oraz do niektórych czynności technologicznych, jak np. przyspieszanie dojrzewania betonu, spawanie konstrukcji stalowych itp. Źródłem energii elektrycznej na budowie może być:
(…)
…. Źródłem energii elektrycznej na budowie może być:
— sieć miejska, z której czerpie się prąd o napięciu użytkowym i mocy do kilkudziesięciu kilowatów; pobór jest uzależniony od zapotrzebowania oraz wolnej mocy stacji transformatorowej zlokalizowanej najbliżej budowy;
— sieć energetyczna wysokiego napięcia; pobierana z niej energia jest przetwarzana w zainstalowanym na budowie transformatorze;
— własny zespół prądotwórczy o mocy np. od 50 do 100 kW, gdy budowa jest tak znacznie oddalona od sieci energetycznej, że doprowadzenie linii energetycznej jest nieopłacalne. Transformator należy lokalizować możliwie centralnie wobec punktów zapotrzebowania na energię elektryczną. Najkorzystniej w promieniu 300-7-400 m od tych punktów; maksymalny dopuszczalny promień to 700 m. Na dużych budowach…
…. Źródłem energii elektrycznej na budowie może być:
— sieć miejska, z której czerpie się prąd o napięciu użytkowym i mocy do kilkudziesięciu kilowatów; pobór jest uzależniony od zapotrzebowania oraz wolnej mocy stacji transformatorowej zlokalizowanej najbliżej budowy;
— sieć energetyczna wysokiego napięcia; pobierana z niej energia jest przetwarzana w zainstalowanym na budowie transformatorze…
... zobacz całą notatkę
