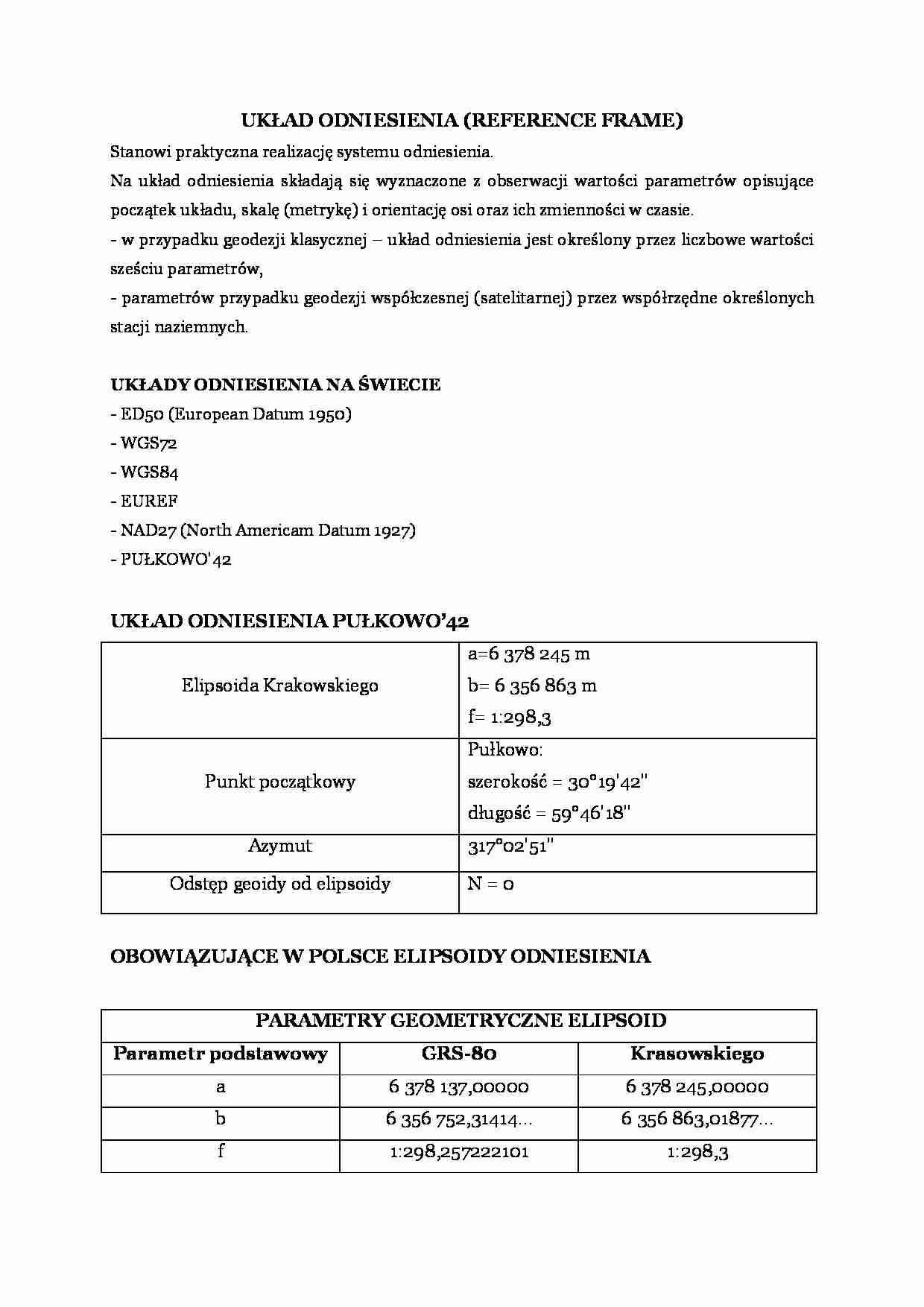

Układ odniesienia- opracowanie - strona 1 Układ odniesienia- opracowanie - strona 2

Fragment notatki:

UKŁAD ODNIESIENIA (REFERENCE FRAME)
Stanowi praktyczna realizację systemu odniesienia.
Na układ odniesienia składają się wyznaczone z obserwacji wartości parametrów opisujące
początek układu, skalę (metrykę) i orientację osi oraz ich zmienności w czasie.
- w przypadku geodezji klasycznej – układ odniesienia jest określony przez liczbowe wartości
sześciu parametrów,
- parametrów przypadku geodezji współczesnej (satelitarnej) przez współrzędne określonych
stacji naziemnych.
UKŁADY ODNIESIENIA NA ŚWIECIE
- ED50 (European Datum 1950)
- WGS72
- WGS84
- EUREF
- NAD27 (North Americam Datum 1927)
- PUŁKOWO’42
UKŁAD ODNIESIENIA PUŁKOWO’42
a=6 378 245 m
Elipsoida Krakowskiego
b= 6 356 863 m
f= 1:298,3
Pułkowo:
Punkt początkowy
szerokość = 30°19’42”
długość = 59°46’18”
Azymut
317°02’51”
Odstęp geoidy od elipsoidy
N=0
OBOWIĄZUJĄCE W POLSCE ELIPSOIDY ODNIESIENIA
PARAMETRY GEOMETRYCZNE ELIPSOID
Parametr podstawowy
GRS-80
Krasowskiego
a
6 378 137,00000
6 378 245,00000
b
6 356 752,31414…
6 356 863,01877…
f
1:298,257222101
1:298,3
Ro
6 367 449,14577…
6 367 558,4969…
ba
0,996647189319
0,996647670131
n
0,167922039463 E-02
0,167897918066 E-02
e
0,818191910428 E-01
0,818133340169 E-01
Gdzie:
a,b – półosie elipsoidy,
f= (a – b)/a – spłaszczenie
Ro – promień sfery o długości południka równej długości południka elipsoidy
b/a – stosunek półosi
n= (a – b)/(a + b) – trzecie spłaszczenie
e – mimośród elipsoidy
UKŁAD WSPÓŁRZĘDNYCH (COORDINATE SYSTEM)
Określa
jednoznacznie
sposób
przyporządkowania
zbioru
wartości
liczbowych

współrzędnych punktu – położenia punku względem układu odniesienia.
- Układ współrzędnych ustanawia uporządkowaną zależność (relację) między fizycznymi
punktami w przestrzeni a liczbami rzeczywistymi, czyli współrzędnymi
- Układy współrzędnych stosowane w geodezji mogą być ortokartezjańskie, dwu lub trzywymiarowe oraz krzywoliniowe.
UKŁAD KARTEZJAŃSKI NA PŁASZCZYŹNIE
- Na płaszczyźnie matematyczny układ kartezjański
stanowi dwie prostopadłe ustawione osie X i Y ( lub tez
określane OX i OY). Punkt przecięcia tych osi wyznacza
zero.
- Aby układ był w pełni zdefiniowany należy na obu osiach
zaznaczyć wartości jednostkowe.
- Oś X nazywa się
osią odciętych, a oś Y osią rzędnych
... zobacz całą notatkę
