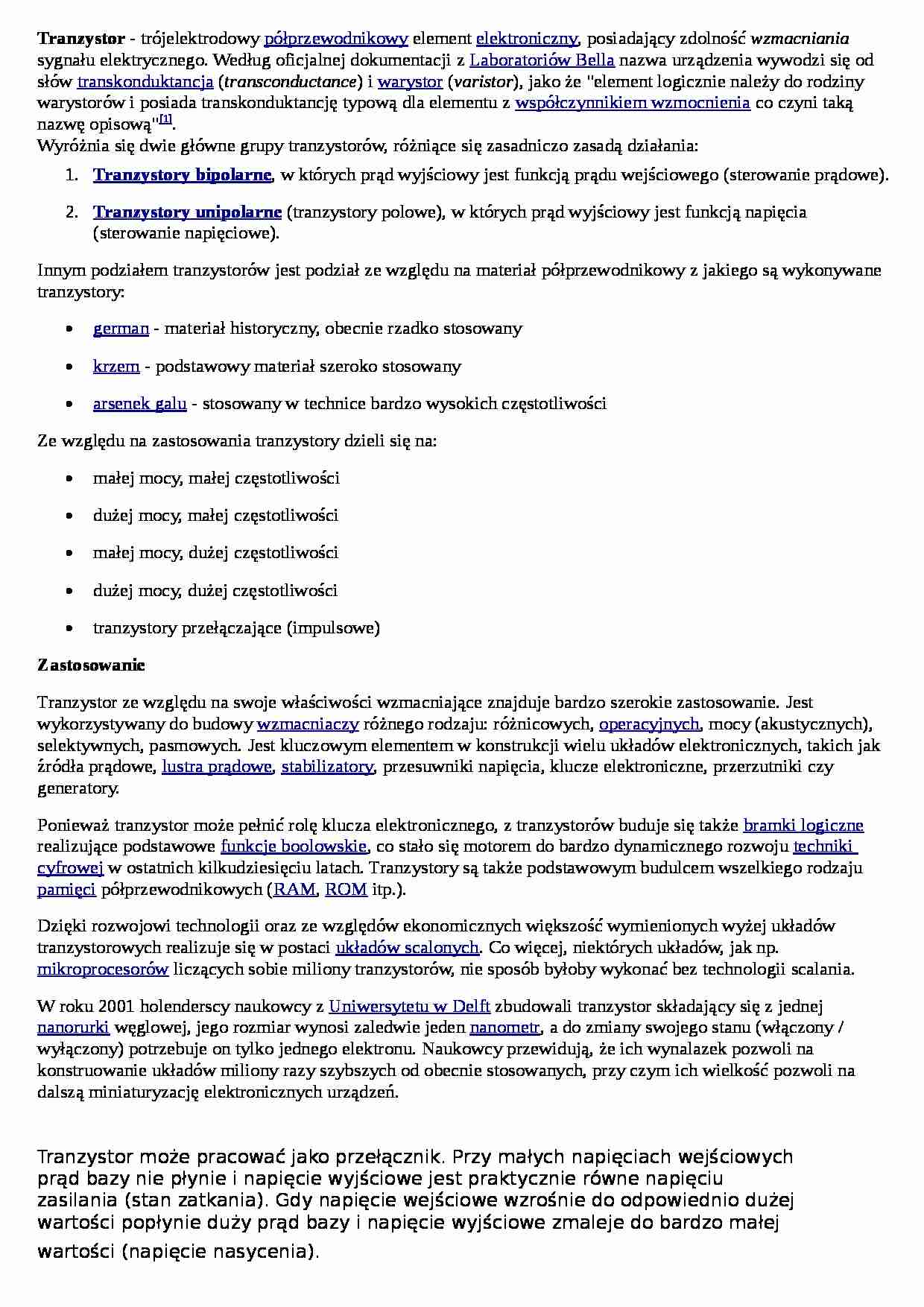

Tranzystor - trójelektrodowy półprzewodnikowy element elektroniczny , posiadający zdolność wzma cniania sygnału elektrycznego. Według oficjalnej dokumentacji z Laboratoriów Bella nazwa urządzenia wywodzi się od słów transkonduktancja ( transconductance ) i warystor ( varistor ), jako że "element logicznie należy do rodziny warystorów i posiada transkonduktancję typową dla elementu z współczynnikiem wzmocnienia co czyni taką nazwę opisową" [1] .
Wyróżnia się dwie główne grupy tranzystorów, różniące się zasadniczo zasadą działania:
Tranzystory bipolarne , w których prąd wyjściowy jest funkcją prądu wejściowego (sterowanie prądowe).
Tranzystory unipolarne (tranzystory polowe), w których prąd wyjściowy jest funkcją napięcia (sterowanie napięciowe).
Innym podziałem tranzystorów jest podział ze względu na materiał półprzewodnikowy z jakiego są wykonywane tranzystory:
german - materiał historyczny, obecnie rzadko stosowany
krzem - podstawowy materiał szeroko stosowany
arsenek galu - stosowany w technice bardzo wysokich częstotliwości
Ze względu na zastosowania tranzystory dzieli się na:
małej mocy, małej częstotliwości
dużej mocy, małej częstotliwości
małej mocy, dużej częstotliwości
dużej mocy, dużej częstotliwości
tranzystory przełączające (impulsowe)
Zastosowanie Tranzystor ze względu na swoje właściwości wzmacniające znajduje bardzo szerokie zastosowanie. Jest wykorzystywany do budowy wzmacniaczy różnego rodzaju: różnicowych, operacyjnych , mocy (akustycznych), selektywnych, pasmowych. Jest kluczowym elementem w konstrukcji wielu układów elektronicznych, takich jak źródła prądowe, lustra prądowe , stabilizatory , przesuwniki napięcia, klucze elektroniczne, przerzutniki czy generatory.
Ponieważ tranzystor może pełnić rolę klucza elektronicznego, z tranzystorów buduje się także bramki logiczne realizujące podstawowe funkcje boolowskie , co stało się motorem do bardzo dynamicznego rozwoju techniki cyfrowej w ostatnich kilkudziesięciu latach. Tranzystory są także podstawowym budulcem wszelkiego rodzaju pamięci półprzewodnikowych ( RAM , ROM itp.).
Dzięki rozwojowi technologii oraz ze względów ekonomicznych większość wymienionych wyżej układów tranzystorowych realizuje się w postaci układów scalonych . Co więcej, niektórych układów, jak np. mikroprocesorów liczących sobie miliony tranzystorów, nie sposób byłoby wykonać bez technologii scalania.
W roku 2001 holenderscy naukowcy z Uniwersytetu w Delft zbudowali tranzystor składający się z jednej nanorurki węglowej, jego rozmiar wynosi zaledwie jeden nanometr , a do zmiany swojego stanu (włączony / wyłączony) potrzebuje on tylko jednego elektronu. Naukowcy przewidują, że ich wynalazek pozwoli na konstruowanie układów miliony razy szybszych od obecnie stosowanych, przy czym ich wielkość pozwoli na dalszą miniaturyzację elektronicznych urządzeń.
(…)
… może pracować jako przełącznik. Przy małych napięciach wejściowych
prąd bazy nie płynie i napięcie wyjściowe jest praktycznie równe napięciu
zasilania (stan zatkania). Gdy napięcie wejściowe wzrośnie do odpowiednio dużej
wartości popłynie duży prąd bazy i napięcie wyjściowe zmaleje do bardzo małej
wartości (napięcie nasycenia).
Przy pracy tranzystora jako wzmacniacza jego punkt pracy znajduje się
w obszarze aktywnym (Q). Przy pracy jako tranzystora jako przełącznika punkt
pracy przechodzi pomiędzy obszarami nasycenia i zatkania.
Najprostszy model tranzystora składa się ze źródła prądowego w obwodzie
emitera oraz kunduktancji w obwodzie bazy.
By otrzymać model nadający się do analizy w zakresie wyższych częstotliwości
należy uwzględnić pojemności związane z poszczególnymi złączami. (Cde
(pojemność dyfuzyjna…
