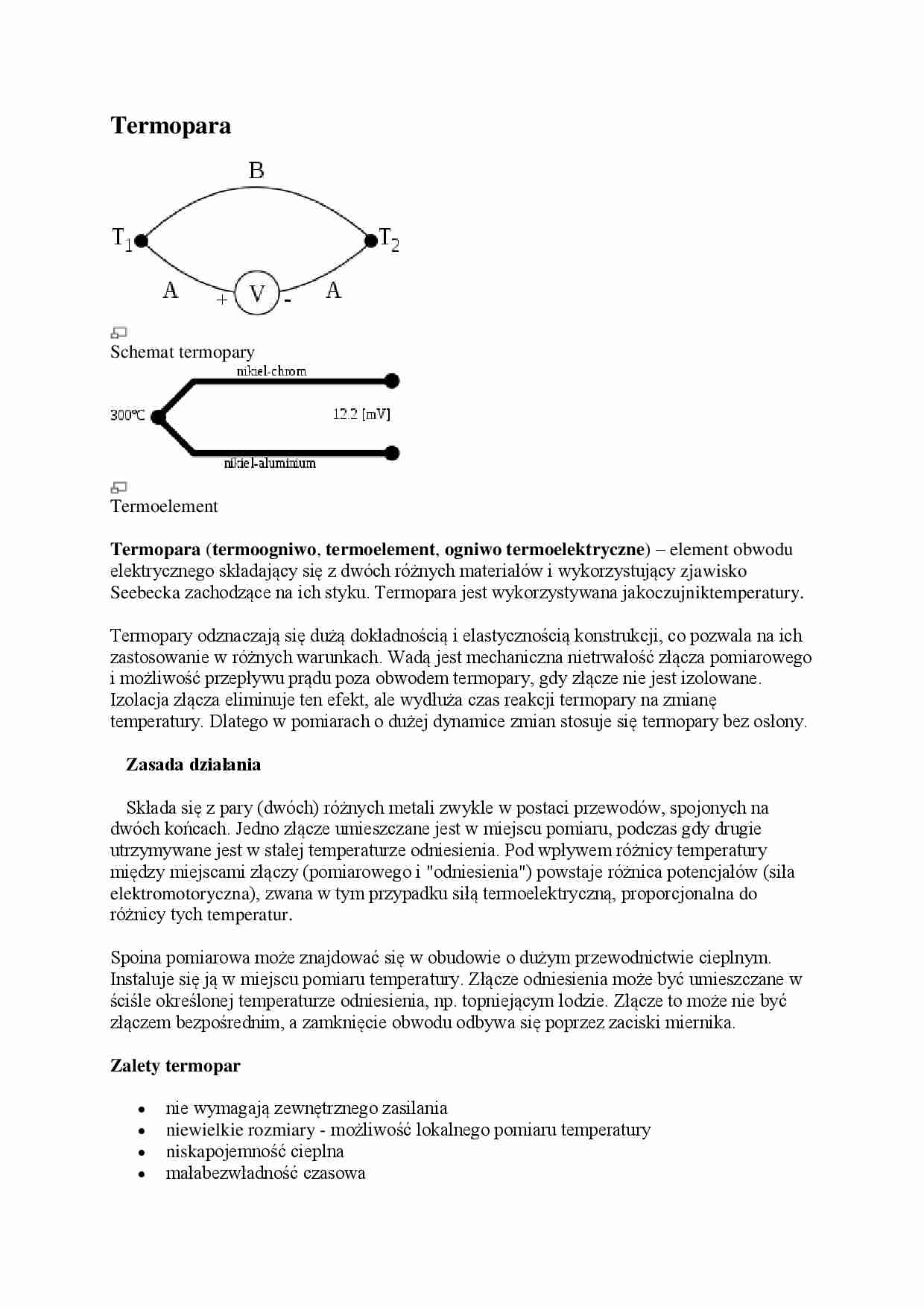

Termopara-opracowanie - strona 1 Termopara-opracowanie - strona 2

Fragment notatki:

Termopara
Schemat termopary
Termoelement
Termopara (termoogniwo, termoelement, ogniwo termoelektryczne) - element obwodu elektrycznego składający się z dwóch różnych materiałów i wykorzystujący zjawisko Seebecka zachodzące na ich styku. Termopara jest wykorzystywana jako czujnik temperatury.
Termopary odznaczają się dużą dokładnością i elastycznością konstrukcji, co pozwala na ich zastosowanie w różnych warunkach. Wadą jest mechaniczna nietrwałość złącza pomiarowego i możliwość przepływu prądu poza obwodem termopary, gdy złącze nie jest izolowane. Izolacja złącza eliminuje ten efekt, ale wydłuża czas reakcji termopary na zmianę temperatury. Dlatego w pomiarach o dużej dynamice zmian stosuje się termopary bez osłony.
Zasada działania
Składa się z pary (dwóch) różnych metali zwykle w postaci przewodów, spojonych na dwóch końcach. Jedno złącze umieszczane jest w miejscu pomiaru, podczas gdy drugie utrzymywane jest w stałej temperaturze odniesienia. Pod wpływem różnicy temperatury między miejscami złączy (pomiarowego i "odniesienia") powstaje różnica potencjałów (siła elektromotoryczna), zwana w tym przypadku siłą termoelektryczną, proporcjonalna do różnicy tych temperatur.
Spoina pomiarowa może znajdować się w obudowie o dużym przewodnictwie cieplnym. Instaluje się ją w miejscu pomiaru temperatury. Złącze odniesienia może być umieszczane w ściśle określonej temperaturze odniesienia, np. topniejącym lodzie. Złącze to może nie być złączem bezpośrednim, a zamknięcie obwodu odbywa się poprzez zaciski miernika.
Zalety termopar
nie wymagają zewnętrznego zasilania
niewielkie rozmiary - możliwość lokalnego pomiaru temperatury
niska pojemność cieplna
mała bezwładność czasowa
szeroki zakres pomiarowy przy dość dobrej liniowości
prostota budowy
duża niezawodność
