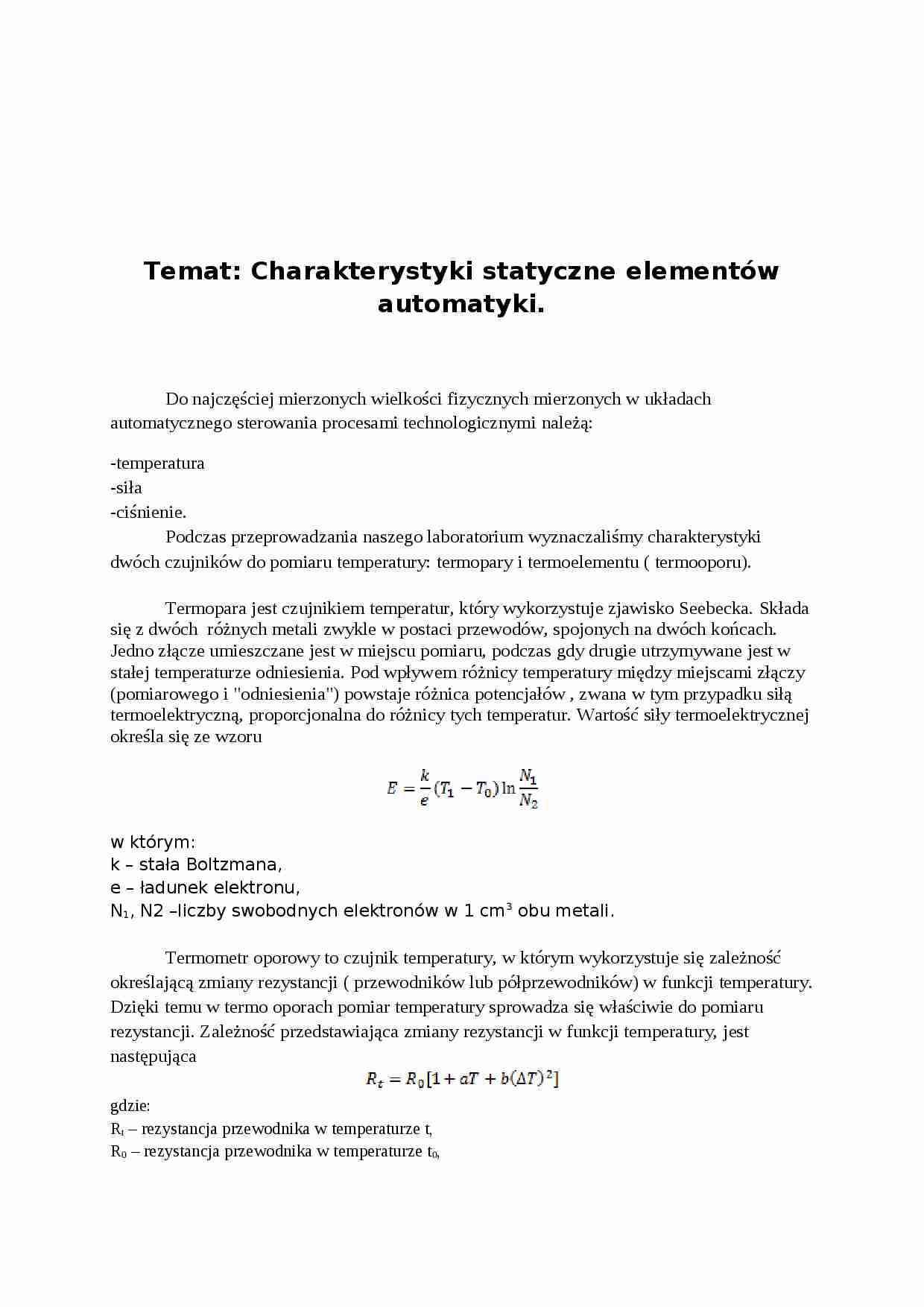

Temat: Charakterystyki statyczne elementów automatyki.
Do najczęściej mierzonych wielkości fizycznych mierzonych w układach automatycznego sterowania procesami technologicznymi należą:
-temperatura
-siła
-ciśnienie.
Podczas przeprowadzania naszego laboratorium wyznaczaliśmy charakterystyki dwóch czujników do pomiaru temperatury: termopary i termoelementu ( termooporu). Termopara jest czujnikiem temperatur, który wykorzystuje zjawisko Seebecka. Składa się z dwóch różnych metali zwykle w postaci przewodów, spojonych na dwóch końcach. Jedno złącze umieszczane jest w miejscu pomiaru, podczas gdy drugie utrzymywane jest w stałej temperaturze odniesienia. Pod wpływem różnicy temperatury między miejscami złączy (pomiarowego i "odniesienia") powstaje różnica potencjałów , zwana w tym przypadku siłą termoelektryczną, proporcjonalna do różnicy tych temperatur. Wartość siły termoelektrycznej określa się ze wzoru
w którym:
k - stała Boltzmana,
e - ładunek elektronu,
N1, N2 -liczby swobodnych elektronów w 1 cm3 obu metali.
Termometr oporowy to czujnik temperatury, w którym wykorzystuje się zależność określającą zmiany rezystancji ( przewodników lub półprzewodników) w funkcji temperatury. Dzięki temu w termo oporach pomiar temperatury sprowadza się właściwie do pomiaru rezystancji. Zależność przedstawiająca zmiany rezystancji w funkcji temperatury, jest następująca
gdzie:
Rt - rezystancja przewodnika w temperaturze t,
R0 - rezystancja przewodnika w temperaturze t0,
T=T-T0 - różnica temperatur,
a, b - współczynniki związane z rodzajem materiału czujnika.

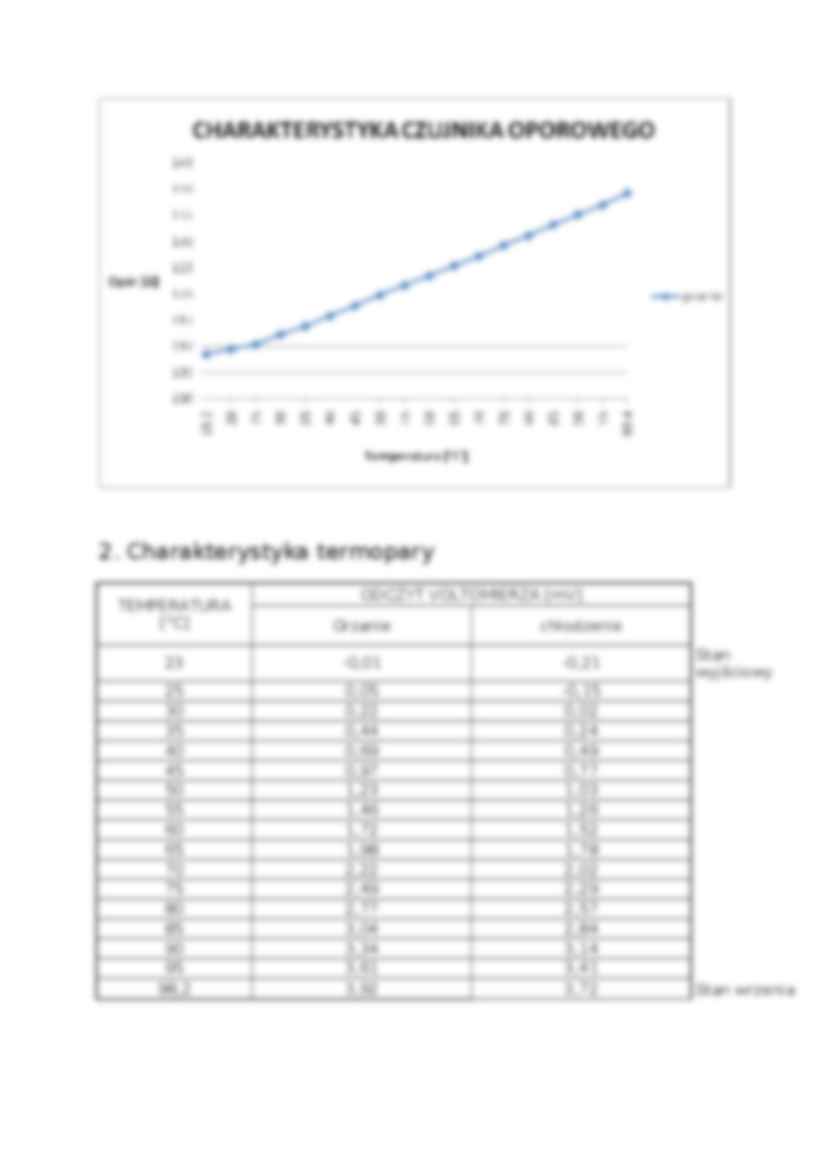

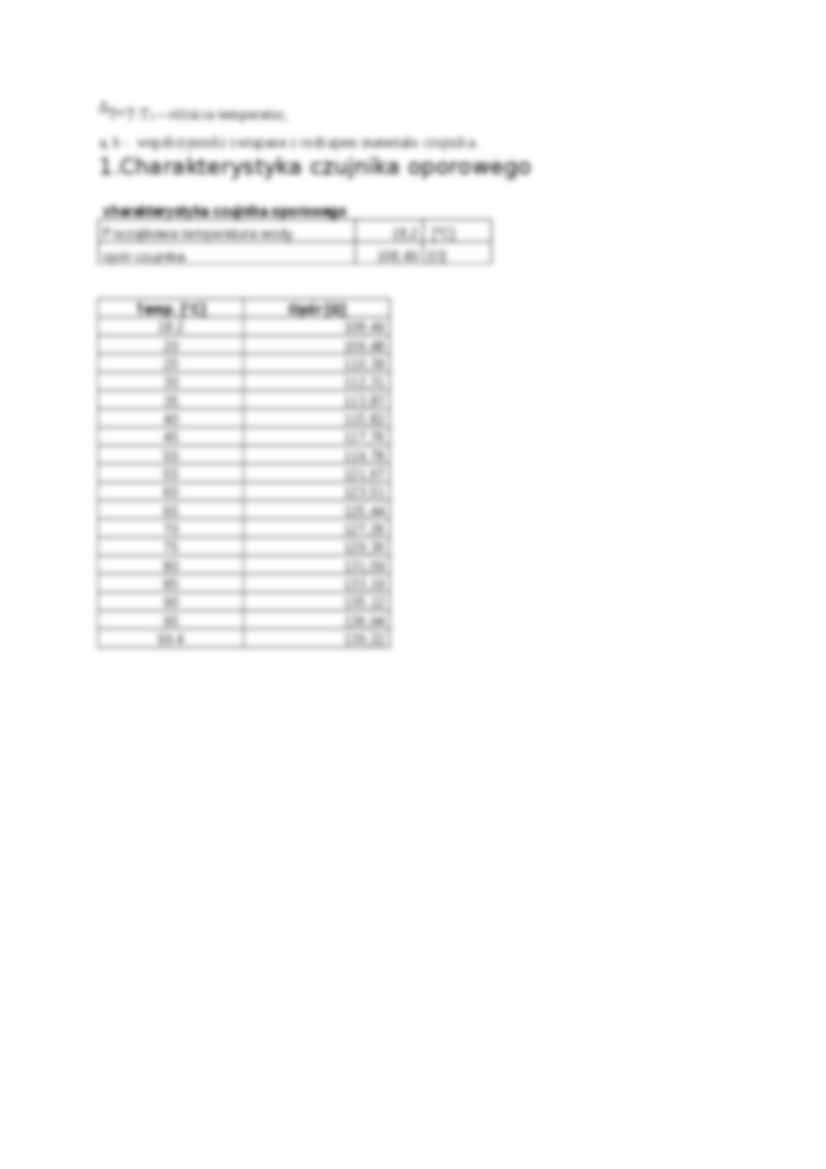

1.Charakterystyka czujnika oporowego
charakterystyka czujnika oporowego
Początkowa temperatura wody
18,2
[°C]
opór czujnika
108,49
[Ω]
Temp. [°C]
Opór [Ω]
18.2
108,49
20
109,48
25
110,39
30
112,31
35
113,87
40
115,82
45
117,76
50
119,78
55
121,67
60
123,51
65
125,44
70
127,26
75
129,30
80
131,09
85
133,19
90
135,12
95
136,94
99.4
139,22


(…)

… termoparą w temperaturze 98,2⁰C. Wynika to z tego, iż pojemnik w którym znajdowała się woda do pomiaru za pomocą termopary był otwarty, zaś woda używana do pomiaru za pomocą termooporu znajdowała się w pojemniku zamkniętym, co generowało większe ciśnienie wywierane na jej powierzchnie. Jak powszechnie wiadomo temperatura wrzenia zależy od ciśnienia i jest niższa dla niższych ciśnień. Stąd…
