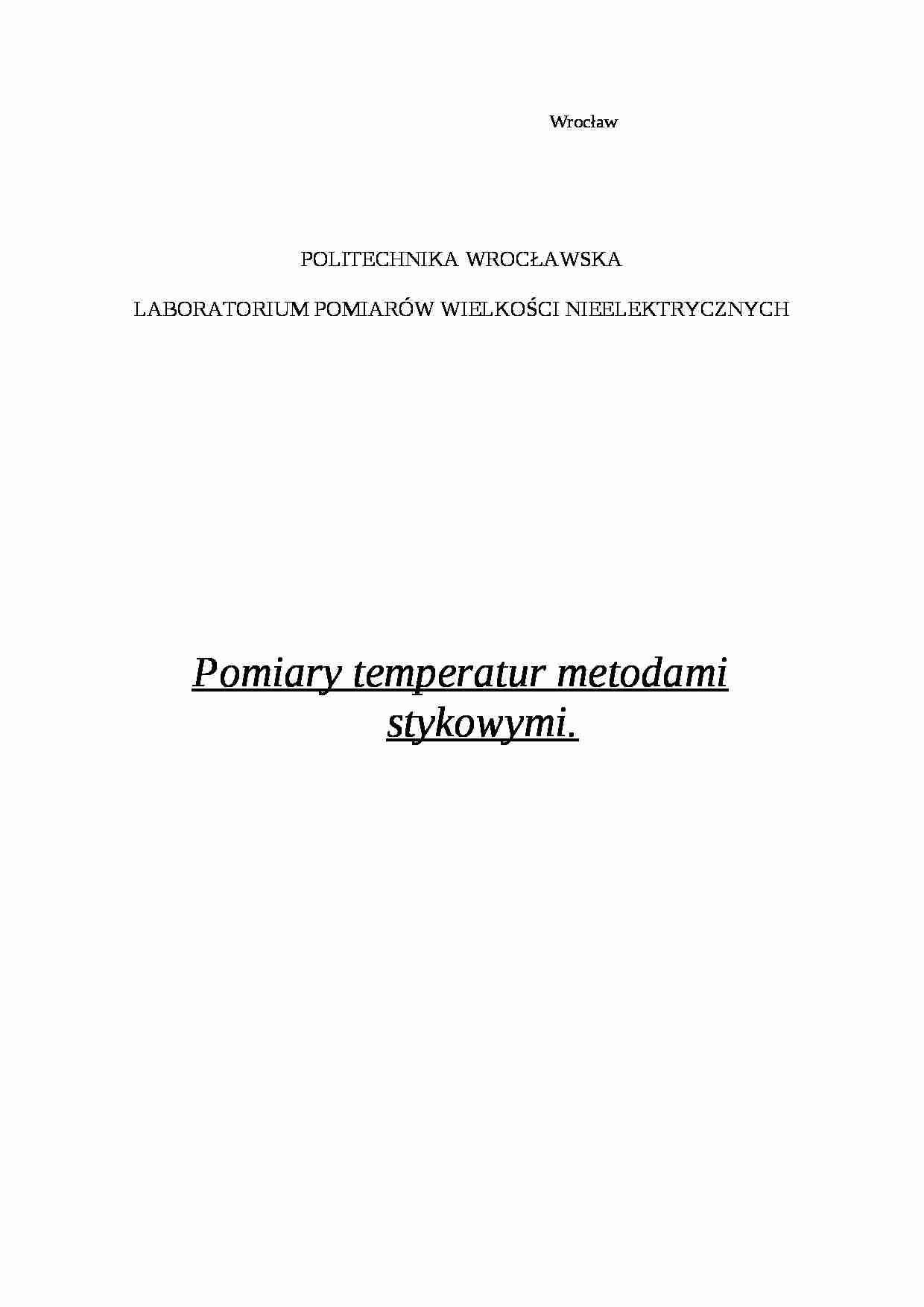

Wrocław POLITECHNIKA WROCŁAWSKA
LABORATORIUM POMIARÓW WIELKOŚCI NIEELEKTRYCZNYCH
Pomiary temperatur metodami stykowymi.
CEL ĆWICZENIA:
Pomiar charakterystyk statycznych czujników Pt100, KTY 81 i TERMISTORA.
TABELA POMIARÓW:
KTY 81 [KΩ]
Pt 100
[Ω]
Termi 100
[KΩ]
Termometr cyfrowy [ st C]
Woltometr type V534[mV]
Termometr[st C]
1.869
106.70
0.747
16.1
-0.039
13
1.898
107.61
0.679
18.1
0.013
17
1.924
108.30
0.621
20.1
0.072
17
1.954
108.99
0.569
22.1
0.132
17.2
1.985
109.72
0.522
24.1
0.198
17.3
2.014
110.42
0.486
26.1
0.259
18
2.048
111.22
0.446
28.1
0.329
18
2.076
111.91
0.410
30.1
0.397
18.1
2.108
112.71
0.372
32.1
0.471
18.2
2.139
113.46
0.338
34.1
0.539
18.3
2.169
114.14
0.310
36.1
0.601
19
Badana czulosc Wspolczynnik kierunkowy prostej a=0,0151, stad wynika ze czylosc badanego czujnika wynosi 0,0151 [k Ohm/st. C]


(…)

…)]*a*100% [%/ st C]
α = -3.13[%/ st C]
K=36,9 μV/st. C
WNIOSKI:
dla termoelementów obserwuje się słabo liniową charakterystykę statyczną, dla rezystora platynowego nieliniowość charakterystyki .
najszerszy zakres temperatur pracy posiadają termoelementy, dalej - czujniki Pt100, a najwęższy mają termistory,
termistory posiadają bardzo duży ujemny temperaturowy współczynnik rezystancji, co jest największą zaletą tych czujników; dla rezystorów platynowych uzyskuje się wartości współczynników temperaturowych w przybliżeniu o rząd większe niż w przypadku termopar,
charakterystyki termometryczne termopary i czujnika Pt100 są znormalizowane, co jest możliwe dzięki dużej powtarzalności tych charakterystyk, a to z kolei stwarza możliwość wymiany termoelementów, z zachowaniem dokładności przewidzianych Normami,

... zobacz całą notatkę
