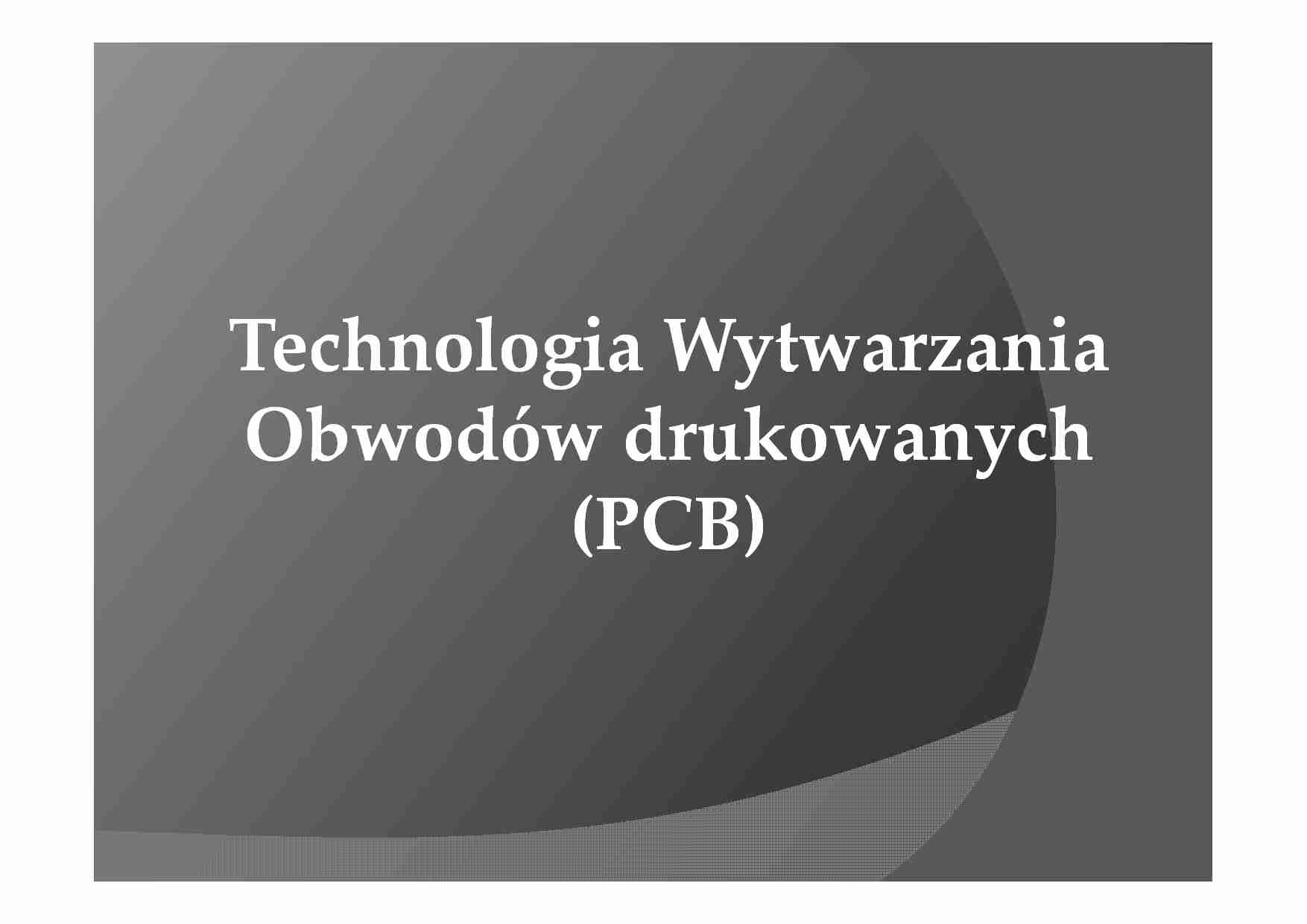

Technologia Wytwarzania Technologia Wytwarzani Obwodów drukowanych Obwodów drukowanyc Obwodów drukowany Obwodów drukowan (PCB) (PCB PCB W obecnych czasach wykorzystywanie obwodów drukowanych w sprzęcie elektronicznym odgrywa bardzo ważną rolę, gdyż są one podstawowym elementem konstrukcji urządzeń mającym na celu zoptymalizowanie Rozmieszczenia komponentów urządzenia, jak również ich trwałe elektryczne połączenie. Znajdują one szerokie zastosowanie, począwszy od najprostszych zabawek, po wykorzystanie w wojsku, medycynie, aż po sprzęt specjalistyczny. Czym jest obwód drukowany ? Obwód drukowany (ang. Printed Circuit Board, PCB) – płytka z materiału izolacyjnego z połączeniami elektrycznymi (tzw. ścieżkami) i punktami lutowniczymi (tzw. padami), przeznaczona do montażu podzespołów elektronicznych. Pełni ona funkcję mocującą podzespoły, jest wspornikiem mechanicznym dla nich i łączy je elektrycznie. Czym jest obwód drukowany ? Obecnie bardzo duże zapotrzebowanie jest na obwody drukowane, a co się z tym wiąże coraz to większe wymagania producentów sprzętu elektronicznego, jak i klientów prywatnych (miniaturyzacja, stosowanie układów scalonych z dużą liczbą wyprowadzeń bardzo gęsto ułożonych), dzięki czemu płytki charakteryzują się coraz to większą złożonością połączeń. Rodzaje obwodów drukowanych Ze względu na budowę obwodów drukowanych możemy wyróżnić obwody jedno- , dwu- i wielowarstwowe. O wyborze konkretnej konstrukcji decyduje gównie: projektant, liczba elementów, ilość wyprowadzeń i wymiary pól lutowniczych oraz możliwości technologiczne, a co za tym idzie koszty wykonania. Obwód jednowarstwowy Rodzaje obwodów drukowanych Obwód jednowarstwowy (jednostronny) to taki, na którym elementy rozmieszczone są luźno, a sieć połączeń miedzianych znajduje się na jednej stronie płytki. Koszty ich wytwarzania są najniższe w porównaniu z pozostałymi rodzajami płytek, dlatego wykorzystywane są w sprzęcie powszechnego użytku. Rodzaje obwodów drukowanych Obwody dwuwarstwowe (dwustronne) charakteryzują się tym, że posiadają pola lutownicze i ścieżki miedziane po obu stronach laminatu dielektrycznego, a do połączenia ścieżek i lutowania wyprowadzeń elementów stosuje się punkty lutownicze z metalizowanymi otworami. Główne zastosowanie znajdują one w sprzęcie elektronicznym o dużej gęstości połączeń, a także pracujących przy dużych obciążeniach mechanicznych. Rodzaje obwodów drukowanych Obwody wielowarstwowe , cechują się tym, że na różnych poziomach
(…)
… elementów elektronicznych .
Dokumentacja gotowego projektu
obwodu drukowanego.
Bardzo szybkim sposobem wykonania dokumentacji jest wykorzystanie
oprogramowania CAD do projektowania płytek obwodu drukowanego, ponieważ
posiada ono takie funkcje, jak:
- edytor schematów,
- edytor rozmieszczenia elementów,
- router do automatycznego rozmieszczania elementów,
- edytor symboli graficznych (tworzenie nowych…
… technologiczne
i elektryczne, dobra podatność na obróbkę, słaba wytrzymałość).
Laminaty szklano-epoksydowe – wykonuje się je, nasycając włókna szklane
(w formie tkanin) żywicą epoksydową i klejąc je pod dużym naciskiem w
wysokiej temperaturze. Charakteryzują się dużą wytrzymałością, odpornością
na temperaturę i działanie chemiczne oraz dobrymi właściwościami
elektrycznymi, dlatego są one najczęściej…
… mają możliwość przesyłania sygnałów do częstotliwości
2GHz, natomiast powyżej wykorzystywane są inne materiały podłoża płytek, np.
pod układy mikrofalowe stosuje się laminaty mikrofalowe (tworzywo teflonowe
PTFE, wzmocnione włókna szklane lub tworzywa ceramiczne). Laminaty PCB
laminowane są folią metalową wykonaną z miedzi elektrolitycznej o dużej czystości,
maksymalnie szczelnej powierzchni, grubości 17-70 um…
... zobacz całą notatkę
