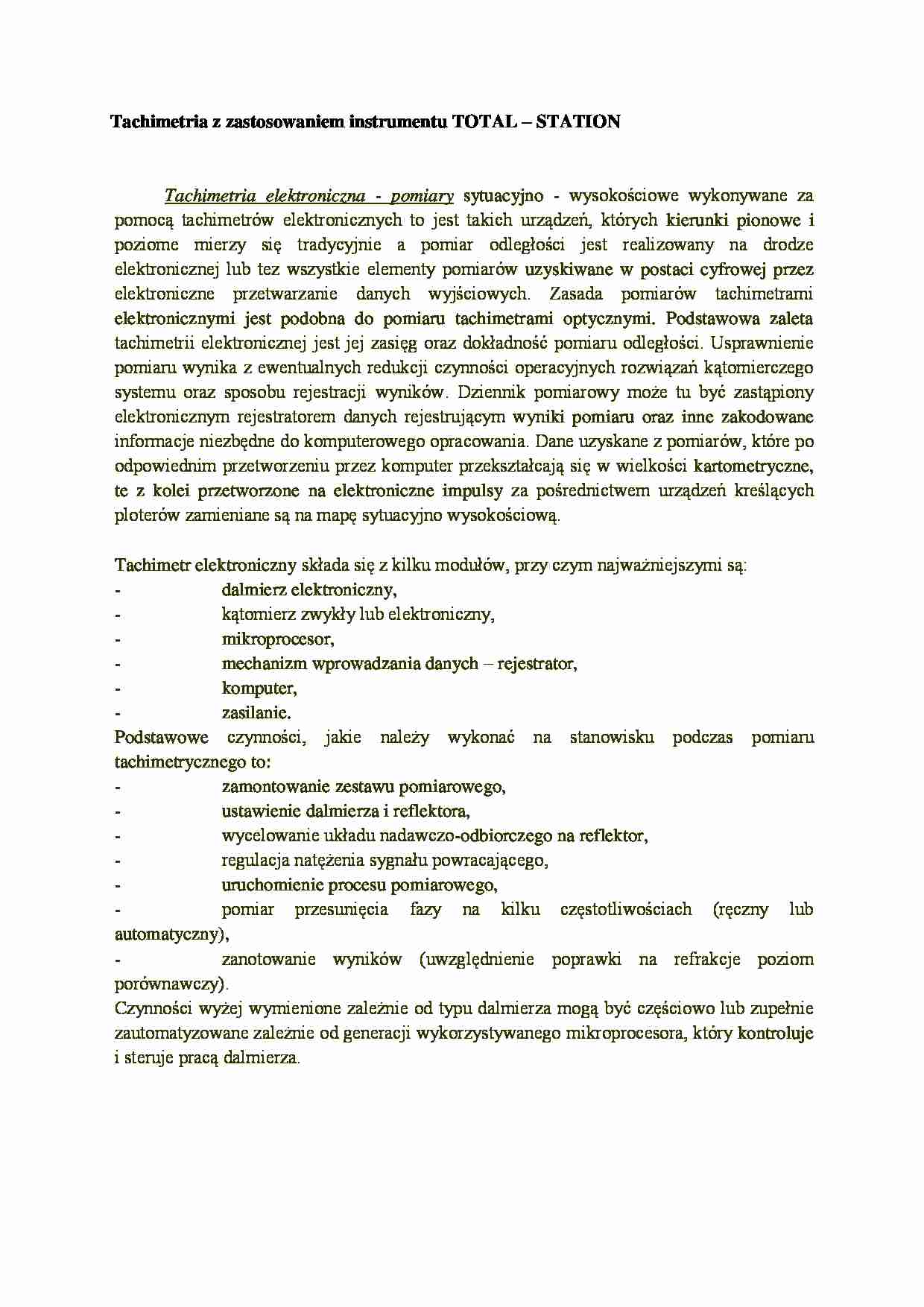

Tachimetria z zastosowaniem instrumentu TOTAL - STATION - strona 1

Fragment notatki:

Tachimetria z zastosowaniem instrumentu TOTAL – STATION
Tachimetria elektroniczna - pomiary sytuacyjno - wysokościowe wykonywane za
pomocą tachimetrów elektronicznych to jest takich urządzeń, których kierunki pionowe i
poziome mierzy się tradycyjnie a pomiar odległości jest realizowany na drodze
elektronicznej lub tez wszystkie elementy pomiarów uzyskiwane w postaci cyfrowej przez
elektroniczne przetwarzanie danych wyjściowych. Zasada pomiarów tachimetrami
elektronicznymi jest podobna do pomiaru tachimetrami optycznymi. Podstawowa zaleta
tachimetrii elektronicznej jest jej zasięg oraz dokładność pomiaru odległości. Usprawnienie
pomiaru wynika z ewentualnych redukcji czynności operacyjnych rozwiązań kątomierczego
systemu oraz sposobu rejestracji wyników. Dziennik pomiarowy może tu być zastąpiony
elektronicznym rejestratorem danych rejestrującym wyniki pomiaru oraz inne zakodowane
informacje niezbędne do komputerowego opracowania. Dane uzyskane z pomiarów, które po
odpowiednim przetworzeniu przez komputer przekształcają się w wielkości kartometryczne,
te z kolei przetworzone na elektroniczne impulsy za pośrednictwem urządzeń kreślących
ploterów zamieniane są na mapę sytuacyjno wysokościową.
Tachimetr elektroniczny składa się z kilku modułów, przy czym najważniejszymi są:
dalmierz elektroniczny,
kątomierz zwykły lub elektroniczny,
mikroprocesor,
mechanizm wprowadzania danych – rejestrator,
komputer,
zasilanie.
Podstawowe czynności, jakie należy wykonać na stanowisku podczas pomiaru
tachimetrycznego to:
zamontowanie zestawu pomiarowego,
ustawienie dalmierza i reflektora,
wycelowanie układu nadawczo-odbiorczego na reflektor,
regulacja natężenia sygnału powracającego,
uruchomienie procesu pomiarowego,
pomiar przesunięcia fazy na kilku częstotliwościach (ręczny lub
automatyczny),
zanotowanie wyników (uwzględnienie poprawki na refrakcje poziom
porównawczy).
Czynności wyżej wymienione zależnie od typu dalmierza mogą być częściowo lub zupełnie
zautomatyzowane zależnie od generacji wykorzystywanego mikroprocesora, który kontroluje
i steruje pracą dalmierza.
