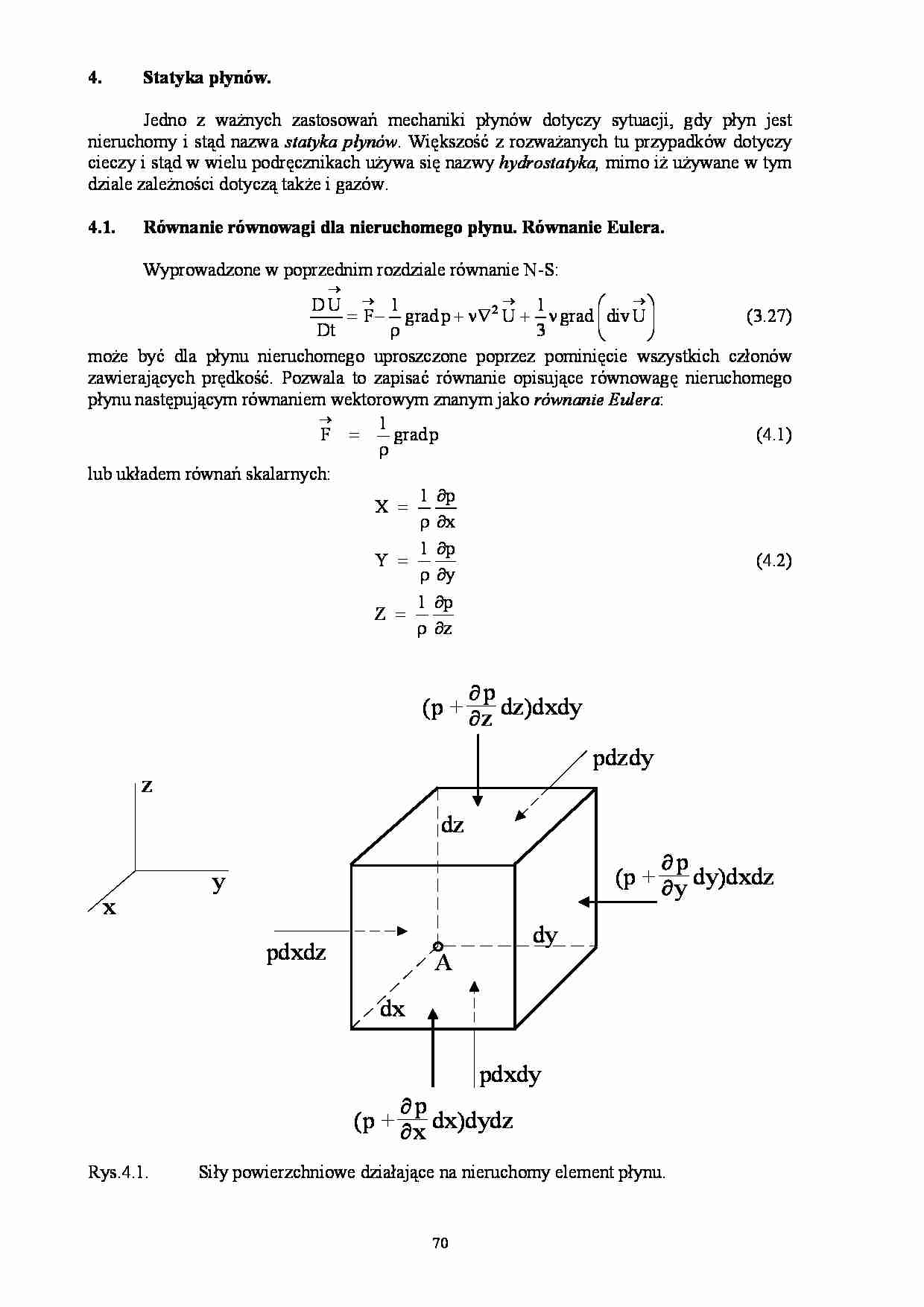

4.
Statyka płynów.
Jedno z ważnych zastosowań mechaniki płynów dotyczy sytuacji, gdy płyn jest
nieruchomy i stąd nazwa statyka płynów. Większość z rozważanych tu przypadków dotyczy
cieczy i stąd w wielu podręcznikach używa się nazwy hydrostatyka, mimo iż używane w tym
dziale zależności dotyczą także i gazów.
4.1.
Równanie równowagi dla nieruchomego płynu. Równanie Eulera.
Wyprowadzone w poprzednim rozdziale równanie N-S:


→
DU → 1
1

= F − grad p + ν∇ 2 U + ν grad  div U 
(3.27)
Dt
ρ
3


może być dla płynu nieruchomego uproszczone poprzez pominięcie wszystkich członów
zawierających prędkość. Pozwala to zapisać równanie opisujące równowagę nieruchomego
płynu następującym równaniem wektorowym znanym jako równanie Eulera:

1
F =
grad p
(4.1)
ρ
lub układem równań skalarnych:
1 ∂p
X =
ρ ∂x
1 ∂p
Y =
(4.2)
ρ ∂y
1 ∂p
Z =
ρ ∂z
p
(p + z dz)dxdy
pdzdy
z
dz
x
p
(p + y dy)dxdz
y
dy
pdxdz
A
dx
pdxdy
p
(p + x dx)dydz
Rys.4.1.
Siły powierzchniowe działające na nieruchomy element płynu.
70
Równanie (4.1) wskazuje, że gradient ciśnienia jest proporcjonalny do siły masowej skąd
wnioskować można, że ciśnienie rośnie w kierunku działania sił masowych a
współczynnikiem proporcjonalności tego przyrostu jest gęstość płynu ρ . Równania skalarne
(4.2) sugerują natomiast, że przyrost ciśnienia wzdłuż dowolnie wybranego kierunku jest
proporcjonalny do rzutu jednostkowej siły masowej na dany kierunek a współczynnikiem
proporcjonalności jest gęstość płynu.
Równanie Eulera wyprowadzić można również bezpośrednio jako warunek
równowagi sił działających na nieruchomy element płynu pokazany na rys. 4.1. Zakładamy,
że rozpatrujemy płyn o jednorodnej gęstości ρ a krawędzie prostopadłościennego elementu
płynu równoległe do osi przyjętego, kartezjańskiego układu współrzędnego wyodrębniają z
nieruchomego płynu elementarną masę:
d m = ρ dx dy dz
Wektor jednostkowej siły masowej ma w przyjętym układzie współrzędnych następujące
składowe:




F = X i +Y j +Zk
natomiast składowe siły masowej działające w kierunku poszczególnych osi wynoszą:
X ρ dx dy dz ; Y ρ dx dy dz ; Z ρ dx dy dz
Siły masowe działające na element płynu zrównoważone są przez siły powierzchniowe, przy
czym ciśnienie jako wielkość skalarna jest jednakowe w otoczeniu punktu A . Pozwala to
zapisać siły powierzchniowe działające na ściany elementu położone od strony początku
układu współrzędnych, w następującej postaci:
w kierunku osi X :
p dy dz
w kierunku osi Y :
p dx dz
w kierunku osi Z :
p dx dy
Działanie sił masowych sprawia, że ciśnienie zmienia się i jest funkcją współrzędnych:
p (x , y, x )
(4.3)
wykazując następującą zmienność w kierunku osi współrzędnych:
∂p ∂p ∂p
; ;
∂x ∂y ∂z
Pozwala to zapisać siły powierzchniowe działające na ściany elementu przeciwległe do
początku układu współrzędnych (patrz rys. 4.1) następująco:
w kierunku osi X :
∂p 

−  p +  dy dz
∂x 

w kierunku osi Y :

∂p 
−  p +  dx dz

∂y 


w kierunku osi Z :
∂p 

−  p +  dx dy
∂z 

Warunki równowagi sił działających na element płynu w kierunkach poszczególnych osi
przyjmą zatem postać:
∂p 

X ρ dx dy dz + p dydz −  p +  dydz = 0
∂x 


∂p 
Y ρ dx dy dz + p dxdz −  p +  dxdz = 0

∂y 


71
∂p 

Z ρ dx dy dz + p dxdy −  p +  dxdy = 0
∂z 

co po elementarnych przekształceniach daje równanie Eulera zapisane w postaci(4.2).
4.2.
Warunki bezwirowości dla sił masowych
W równaniach Eulera oprócz gęstości, którą przyjmowaliśmy jako jednorodną w całej
analizowanej objętości płynu, występuje też ciśnienie, które zgodnie ze wzorem (4.3) jest
funkcją współrzędnych. Rozwiązanie układu równań (4.2) wymaga zatem dołożenia
dodatkowego warunku, który będzie musiała spełniać siła masowa, aby płyn pozostawał w
równowadze. W tym celu konieczna będzie eliminacja ciśnienia z tych równań poprzez ich
przekształcenie do postaci:
∂p
ρX =
∂x
∂p
ρY =
∂y
∂p
ρZ =
∂z
oraz odpowiednie ich różniczkowanie.
Po zróżniczkowaniu pierwszego z równań względem Y a drugiego względem X
otrzymujemy:
∂ 2p
∂ (ρX )
=
∂x∂y
∂y
∂ (ρY )
=
∂x
∂ 2p
∂x∂y
co pozwala zapisać:
∂(ρX ) ∂(ρY )

= 0
∂y
∂x
Ponieważ założyliśmy, że gęstość jest jednorodna:
ρ = idem
stąd też zależność powyższa upraszcza się do postaci:
∂(X ) ∂(Y )

= 0
∂y
∂x
Przez analogię uzyskać możemy następujące związki, łączące ze sobą poszczególne
składowe jednostkowej siły masowej:
∂(Y )
∂(X )

= 0
∂y
∂x
∂ (Z )
∂(Y )

= 0
∂z
∂y
∂ (X )
∂ (Z )

= 0
∂x
∂z

które są warunkami zerowej rotacji wektora F :
 →
rot  F  = 0
(4.4)
 
Jeżeli wektor jednostkowej siły masowej spełnia warunek (4.4) wówczas istnieje pewna
funkcja:
φ ( x , y, z )
(4.5)
72

którą nazwać możemy funkcją siły masowej i która związana jest ze składowymi wektora F
następującymi zależnościami:
∂φ
X =
∂x
∂φ
(4.6)
Y =
∂y
∂φ
Z =
∂z
Związek powyższy wyprowadzić można również w sposób uproszczony, stosując zasadę prac
wirtualnych do równania Eulera, tzn. mnożąc składowe tego równania przez odpowiednie
przyrosty po kierunkach osi współrzędnych:
1 ∂p
⋅ dx
X =
ρ ∂x
1 ∂p
⋅ dy
Y =
ρ ∂y
1 ∂p
⋅ dz
Z =
ρ ∂z
co po zsumowaniu daje:
∂p 
∂p
1  ∂p
Xdx + Ydy + Zdz =  dx +
dy +
dz 
 ∂x
ρ
∂y
∂z 

Wyrażenie po prawej stronie powyższego równania jest różniczką zupełną ciśnienia, co
pozwala zapisać:
1
Xdx + Ydy + Zdz =
dp
(4.7)
ρ
Jeżeli prawa strona powyższej zależności jest różniczką zupełną, to także i strona lewa musi
być różniczką zupełną pewnej funkcji (np. funkcji danej wzorem (4.5)) i wówczas:
1
∂φ
∂φ
∂φ
dx + dy + dz =
dp
∂x
∂y
∂z
ρ
co po porównaniu lewych stron powyższej zależności i wzoru (4.7) daje warunki zapisane
wzorem (4.6).
Warunek bezwirowości pola sił masowych narzuca wymóg, aby jakikolwiek element
masy znajdującej się w tym polu nie wykonywał ruchu obrotowego wokół swego środka
masy. Wobec dużej wartości promienia kuli ziemskiej linie działania sił grawitacyjnych
można uznać za praktycznie równoległe w obrębie mas płynu, które mogą być przedmiotem
rozważanych przez nas zastosowań technicznych (rurociągi, zbiorniki). Oznacza to z kolei, że
warunki bezwirowości dla pola grawitacyjnych sił masowych dane wzorem (4.6) będą
spełnione, co umożliwi z kolei uzyskanie rozwiązania równania Eulera.
4.3.
Opis równowagi płynu nieruchomego w polu sił grawitacyjnych
Warunki (4.6) nazywane są warunkami potencjalności pola wektorowego, gdyż
funkcja φ (x , y, z ) spełnia warunek:

F = grad φ
co oznacza, że pole sił masowych ma potencjał. Funkcji danej wzorem (4.5) nie nazwaliśmy
jednak funkcją potencjału wprowadzając zamiast niej pojęcie funkcji sił masowych a
powodem takiego rozróżnienia jest przeciwny zwrot działania potencjału grawitacyjnego w
stosunku do przyjętego przez nas zwrotu osi z (patrz rys. 4.1). Dlatego też nazwy funkcji
73
potencjału sił masowych używać będziemy dla funkcji U p , która z funkcją sił związana
będzie następującym warunkiem:
U p (x, y, z ) = − φ (x, y, z )
(4.8)
Uwzględniając wzór (4.8) w zależności (4.6) otrzymamy następujące związki między
składowymi jednostkowej siły masowej i funkcją potencjału:
∂U p
X = −
∂x
∂U p
Y = −
(4.9)
∂y
∂U p
Z = −
∂z
co po podstawieniu do wzoru (4.7) pozwoli zapisać:
∂U p
∂U p
∂U p
1

dx −
dy −
dz =
dp
∂x
∂y
∂z
ρ
a po uwzględnieniu, że lewa strona jest różniczką zupełną funkcji potencjału otrzymamy:
1
dU p = − dp
(4.10)
ρ
Scałkowanie powyższej zależności prowadzi do związku:
p = − ρ Up + C
(4.11)
gdzie C jest dowolną stałą, a związek (4.11) oznacza, że płyn nieściśliwy pod działaniem sił
masowych jest w równowadze, jeżeli siły masowe mają potencjał. Związek między siłami
masowymi i potencjałem ma postać:

F
= − grad U p
(4.11a)
W zależności (4.11) należy wyznaczyć wartość stałej, co wymaga znajomości w
punkcie A o (x o , y o , z o ) zarówno ciśnienia
p o = p (x o , y o , z o )
jak i wartości potencjału
U po = U p (x o , y o , z o )
co po podstawieniu do wz. (4.11)
po
= − ρ U po + C
pozwala wyznaczyć wartość stałej:
C = p o + ρ U po
Podstawienie powyższej wartości do (4.11) daje ostatecznie związek:
p − p o = ρ U po − U p
(
)
(4.12)
pozwalający jednoznacznie określić ciśnienie w dowolnym punkcie A (x , y, z ) jeżeli tylko
znana jest funkcja potencjału sił masowych U p (x , y, z ) .
Przeanalizujmy równowagę jednorodnej cieczy o gęstości ρ , której swobodna
powierzchnia jest położona na wysokości H nad płaszczyzną xy kartezjańskiego układu
współrzędnych jak pokazano na rys. 4.2. Dla rozpatrywanego układu składowe jednostkowej
siły masowej wynosić będą:
X =0; Y =0; Z= −g
co po podstawieniu do wz. (4.9) redukuje równanie Eulera do związku:
∂U p

= −g
∂z
74
pa
z
H
h
A
z
x
Rys.4.2.
y
Równowaga hydrostatyczna wydzielonej objętości cieczy w polu sił ciężkości.
z którego po scałkowaniu otrzymujemy wyrażenie na potencjał sił ciężkości:
Up = g z
(4.13)
Po podstawieniu U p do wz. (4.11) otrzymujemy związek opisujący ciśnienie:
p = −ρg z + C
(4.14)
z którego wynika, że w płynie nieściśliwym, znajdującym się w stanie równowagi w polu sił
ciężkości powierzchnie stałego ciśnienia są płaszczyznami poziomymi tę samą własność
wykazują również powierzchnie ekwipotencjalne (stałego potencjału – patrz wz. (4.13)).
Wartość stałej C w zal. (4.14) wyznaczyć można na swobodnej powierzchni, dla
której przyjąć można:
z = H ; p = pa
gdzie p a jest ciśnieniem na swobodnej powierzchni (atmosferycznym). Po podstawieniu
powyższych wartości do wz. (4.14) otrzymujemy:
pa = − ρ g ⋅ H + C
skąd wartość stałej
C = pa + ρ ⋅ g ⋅ H
po podstawieniu do (4.14) daje:
p = pa + ρ ⋅ g ⋅ H − ρ ⋅ g ⋅ z
Po przekształceniu
p = p a + ρ ⋅ g ⋅ (H − z)
i uwzględnieniu oznaczeń z rys. 4.2 otrzymujemy ostatecznie wyrażenie na wartość ciśnienia
w dowolnym punkcie nieruchomej cieczy znajdującej się w polu sił ciężkości:
(4.15)
p = pa + ρ ⋅ g ⋅ h
w którym h oznacza głębokość zanurzenia danego punktu. Zależność ta wykazuje, że
ciśnienie w dowolnym punkcie nieruchomej cieczy jest równe sumie ciśnienia
atmosferycznego i ciśnienia słupa cieczy o gęstości ρ i wysokości h zwanego ciśnieniem
hydrostatycznym.
Zależność powyższą można uogólnić na pokazany na rys. 4.3a przypadek równowagi
kilku nie mieszających się cieczy, z których najlżejsza o gęstości ρ1 tworzy warstwę o
grubości h1 ze swobodną powierzchnią na której ciśnienie wynosi p a . Kolejna warstwa
cieczy o gęstości ρ 2 ma grubość h 4 i poniżej współrzędnej z 4 mamy ciecz o gęstości ρ3
przy czym równowaga trwała takiego układu istnieć będzie jedynie wówczas, gdy:
ρ1  
 
 
 ∂z ρ = ρ1
 ∂z ρ = ρ3  ∂z ρ = ρ 2
co odpowiada warunkowi (4.16).
W niektórych zastosowaniach wygodniej jest posługiwać się zależnością (4.15)
przekształconą do postaci:
p
p
= a +h
(4.17)
ρ⋅g
ρ⋅g
w której wszystkie człony mają wymiar długości i nazywane są wysokością ciśnienia.
Przedstawiają one wysokości słupów cieczy, które dawałyby ciśnienie hydrostatyczne
odpowiadające ciśnieniu w analizowanym punkcie, ciśnieniu atmosferycznemu i ciśnieniu
hydrostatycznemu.
Porównanie wz. (4.15) i (4.17) wykazuje, że definicyjna zależność na ciśnienie
hydrostatyczne
ρ⋅g⋅h
może być również interpretowana jako ciężar jednostkowego słupa cieczy tzn. ciężar słupa
cieczy o wysokości h i jednostkowym polu podstawy.
4.4.
Wnioski z analizy równania Eulera
Poprzednie rozdziały poświęcone były opisowi równowagi płynu jednorodnego
(nieściśliwego) w polu sił ciężkości. Opisujące ten stan równanie Eulera pozwoliło
sformułować dwa najistotniejsze wnioski, z których pierwszy wynika wprost z analizy tego
równania. Jeżeli bowiem równanie Eulera zapisane jest w postaci wektorowej:

grad p = ρ F
wówczas wynika stąd, iż ciśnienie rośnie w kierunku działania sił masowych. Jeżeli natomiast
zapiszemy je w postaci układu równań skalarnych:
∂p
= ρX
∂x
∂p
= ρY
∂y
∂p
= ρZ
∂z
wówczas wynikać stąd będzie, że przyrost ciśnienia wzdłuż dowolnego kierunku jest
proporcjonalny do wartości rzutu jednostkowej siły masowej na dany kierunek.
Drugi wniosek wynika z równania równowagi zapisanego dla płynu znajdującego się
w polu oddziaływania potencjalnych sił masowych:
p − p o = ρ U po − U p
(4.12)
(
)
Z zależności tej wynika liniowy związek między potencjałem sił masowych i ciśnieniem a
ponadto dla
U p = idem
otrzymujemy:
p = idem
co oznacza, że powierzchnie ekwipotencjalne są jednocześnie powierzchniami izobarycznymi
(stałego ciśnienia). Własność tę wykorzystywaliśmy przy analizie stanu równowagi płynu, w
którym występowały powierzchnie swobodne i powierzchnie rozdziału.
Kolejny, ważny wniosek wynika z analizy równania równowagi zapisanego w postaci:
77
1
dp
(4.7)
ρ
które dla powierzchni swobodnej lub powierzchni rozdziału spełniającej warunek stałości
ciśnienia:
p (x , y, z ) = 0
zapisać można:
dp = 0
co oznacza, że równanie równowagi zapisane być może następująco:
Xdx + Ydy + Zdz = 0
Wyrażenie po lewej stronie równania przedstawia elementarną pracę sił masowych, co
pozwala stwierdzić, że na powierzchni swobodnej (rozdziału) siły masowe wykonują zerową
pracę co oznacza, że siły masowe są prostopadłe do powierzchni ekwipotencjalnych. Wynika
stąd, że nasze założenie, iż powierzchnie swobodne i rozdziału były płaszczyznami
poziomymi, było słuszne.
W rozdziale poprzednim analizowaliśmy
również przypadek równowagi nie
mieszających się płynów o różnej gęstości przyjmując intuicyjnie, że między poziomymi (i
wzajemnie równoległymi) płaszczyznami rozdziału znajdowała się ciecz o jednakowej
gęstości. Sprawdźmy, czy możliwe jest występowanie cieczy o niejednorodnej gęstości
między powierzchniami jednakowego ciśnienia, rozpatrując równowagę warstwy płynu
pokazanej na rys. 4.4.
Xdx + Ydy + Zdz =
1
p1
ρ1
ρ2
∆h
2
p2
Rys.4.4.
Równowaga warstwy płynu niejednorodnego.
Warstwa płynu o grubości ∆h zawarta jest między dwiema poziomymi płaszczyznami, na
których ciśnienie wynosi odpowiednio p1 i p 2 . Wewnątrz warstwy znajdują się dwa nie
mieszające się płyny o gęstościach ρ1 i ρ 2 . Rozpatrzmy dwa prostopadłościany pokazane na
rysunku, dla których warunki równowagi zapisać można następująco:
p 2 − p1 = ρ1 ⋅ g ⋅ ∆h
p 2 − p1 = ρ 2 ⋅ g ⋅ ∆h
Warunki te mogą być jednocześnie spełnione tylko wówczas, jeżeli:
ρ1 = ρ2
Odległość między warstwami ∆h może być dowolnie mała a wewnątrz tych warstw
rozmieścić można dowolnie wiele takich graniastosłupów dla których jednocześnie musiałyby
być spełnione warunki zapisane powyżej. Oznacza to, że w układzie wielu nie mieszających
się cieczy równowaga jest możliwa tylko wtedy, gdy gęstość płynu w każdej poziomej
warstwie pozostaje stała.
Równanie Eulera pozwala również wyznaczyć kształt powierzchni rozdziału dla
dwóch nie mieszających się cieczy, która wobec zachodzącego tutaj skoku gęstości tej jest
powierzchnią nieciągłości. Wobec nieskończenie małej grubości tej powierzchni jednakowe
są siły ciśnieniowe i masowe dla obydwu płynów co pozwala zapisać:
dp = ρ1 (Xdx + Ydy + Zdz ) = ρ2 (Xdx + Ydy + Zdz )
78
Ponieważ gęstości obydwu płynów są różne, tzn.:
ρ1 ≠ ρ2
stąd też powyższa równość może być spełniona tylko wtedy, gdy:
Xdx + Ydy + Zdz = 0
z czego wynika, że na powierzchni rozdziału mamy:
dp = 0
Oznacza to, że powierzchnia rozdziału dwóch nie mieszających się płynów o stałych
gęstościach (nieściśliwych) jest powierzchnią stałego potencjału i jednakowego ciśnienia.
4.5.
Równowaga cieczy w naczyniach połączonych
Dotychczas zajmowaliśmy się równowagą cieczy w pojedynczych zbiornikach,
podczas gdy w wielu praktycznych zastosowaniach mamy ciecz wypełniającą układy
zbiorników, rurociągów lub też wypełniającą przestrzenie w złożach porowatych.
a)
pa
h1
1
2
h2
p1
p2
pa
b)
h1
1
2
p1
pL
pP
h2
p2
Rys.4.5.
Równowaga cieczy jednorodnej w pojedynczym zbiorniku a) i w układzie
naczyń połączonych b).
79
Dla wyjaśnienia, czy wyprowadzone w rozdziałach poprzednich zależności wynikające z
równania Eulera będą opisywać równowagę nieruchomej cieczy także i w układach
złożonych, konieczne będzie zastosowanie pewnego sposobu rozumowania nazywanego
postulatem Stevina lub zasadą zesztywnienia. Zasadę tę można sformułować następująco:
„...jeżeli pewną część przestrzeni wypełnionej nieruchomym płynem zesztywnimy w taki
sposób, aby gęstość zesztywnionej objętości nie uległa zmianie to równowaga płynu nie
zostanie zakłócona”.
Przyjrzyjmy się pewnej objętości cieczy o gęstości ρ pokazanej na rys, 4.5a, w której
wydzielamy dwie płaszczyzny poziome, na których ciśnienie wynosi odpowiednio:
p1 = p a + ρ ⋅ g ⋅ h1
p 2 = pa + ρ ⋅ g ⋅ h 2
Wyobraźmy sobie teraz, że zesztywnieniu podlegają zakreskowane na rys. 4.5b fragmenty
objętości w wyniku czego powstają dwa pionowe naczynia połączone ze sobą. Zesztywnienie
przeprowadzono „myślowo” ale zgodnie z postulatem Stevina, stąd też równowaga cieczy nie
uległa zakłóceniu i w dalszym ciągu w płaszczyznach 1 i 2 panują ciśnienia obliczone
powyżej. W płaszczyźnie 2 ciśnienie jest w sposób oczywisty jednakowe i równe p 2 ,
natomiast w płaszczyźnie 1 ciśnienie wynosi p1 w tych obszarach, gdzie płaszczyzna
przechodzi przez nie zesztywnioną ciecz. Jeżeli ciśnienia panujące w lewym i prawym
naczyniu oznaczymy odpowiednio indeksami „L” i „P” wówczas będziemy mogli zapisać:
p L = p P = p1 = p a + ρ ⋅ g ⋅ h1
Zilustrowaliśmy w ten sposób zasadę naczyń połączonych, która brzmi następująco:„...w
jednorodnej cieczy wypełniającej w sposób ciągły przestrzeń składającą się z naczyń
połączonych, ciśnienia w płaszczyznach poziomych są jednakowe” co ująć można wzorem:
pL = pP
(4.18)
pa
px
∆h
Rys.4.6.
ρ
Zastosowanie zasady naczyń połączonych do wyznaczania ciśnienia.
Zasada ta znajduje praktyczne zastosowanie przy pomiarze ciśnień co pokazano na rys. 4.6,
gdzie do zbiornika, w którym panuje nieznane ciśnienie p x podłączono układ dwóch
połączonych ze sobą naczyń. Ponieważ lewe ramię połączone jest ze zbiornikiem, stąd też nad
swobodną powierzchnią panuje ciśnienie p x , natomiast nad swobodną powierzchnią w
prawej gałęzi mamy ciśnienie atmosferyczne p a . Jeżeli wybierzemy płaszczyznę
przechodzącą przez swobodną powierzchnię w lewej gałęzi (linia przerywana na rys. 4.6),
wtedy ciśnienie w lewej i prawej gałęzi zapisać będzie można:
pL = px
pp
= pa + ρ ⋅ g ⋅ h
gdzie ρ oznacza gęstość cieczy (znaną) a h jej wysokość nad przyjętą płaszczyzną.
Z zasady naczyń połączonych:
pL = pP
80
skąd obliczyć można ciśnienie w zbiorniku:
p x = p a + ρ ⋅ gh
Pokazany tu przyrząd nazywany manometrem cieczowym lub U-rurką (od kształtu naczynia)
używany jest powszechnie do pomiaru ciśnień tzw. metodą różnicową, gdyż mierzy on
różnicę ciśnień podanych do lewej i prawej gałęzi przyrządu, co w analizowanym przypadku
zapisać można następująco:
p x − pa = ρ ⋅ g ⋅ h
Jeżeli znana będzie różnica ciśnień podanych do lewej i prawej gałęzi manometru, wówczas z
zależności podanej powyżej obliczyć będziemy mogli gęstość cieczy wypełniającej przyrząd.
Zasadę naczyń połączonych można również stosować do układów wypełnionych
różnymi, ale nie mieszającymi się cieczami, czego przykład pokazano na rys. 4.7a.
a)
ρ2
ρ1
h2
h1
1
pP
pL
2
3
pa
b)
2
1
pa
ρ1
ρ2
pL
Rys.4.7.
pP
Równowaga dwóch nie mieszających się cieczy w naczyniach połączonych.
W prawej gałęzi naczynia nad cieczą o gęstości ρ1 znajduje się warstwa cieczy o mniejszej
gęstości ρ 2 i jeżeli wybierzemy płaszczyznę poziomą pokrywającą się z płaszczyzną
rozdziału cieczy, wówczas wysokości słupów cieczy nad płaszczyzną będą równe
odpowiednio h1 i h 2 jak pokazano na rysunku. W lewej gałęzi naczynia ciśnienie w
wybranej płaszczyźnie wynosić będzie:
p L = p a + ρ1 ⋅ h1 ⋅ g
natomiast w gałęzi prawej:
81
p P = p a + ρ2 ⋅ h 2 ⋅ g
Stosując zasadę naczyń połączonych zapisać można:
p a + ρ1 ⋅ h1 ⋅ g = p a + ρ2 ⋅ h 2 ⋅ g
skąd po przekształceniach:
ρ2
h1
=
(4.19)
h2
ρ1
otrzymujemy ważny wniosek, że wysokości słupów dwóch nie mieszających się cieczy nad
płaszczyzną rozdziału są w naczyniach połączonych odwrotnie proporcjonalne do gęstości
cieczy. Zależność (4.19) może być stosowana do wyznaczania gęstości cieczy tzw. metodą
referencyjną, tzn. względem znanej gęstości jednej z cieczy.
Przy stosowaniu zasady naczyń połączonych do układów różnych cieczy należy
pamiętać, że płaszczyzna względem której obliczamy ciśnienie musi przechodzić przez tę samą
ciecz, gdyż tylko w tym przypadku słuszny jest wz. (4.17). Założenie to było spełnione przy
wyprowadzaniu wz. (4.19), gdyż płaszczyzna rozdziału należy zarówno do obszaru cieczy o
gęstości ρ1 jak i ρ 2 . Na rys. 4.7a pokazano przykładowo trzy płaszczyzny poziome, dla
których spełniona będzie zasada naczyń połączonych, włączając w to płaszczyznę nr 1
przechodzącą przez powierzchnię rozdziału. Na rys. 4.7b pokazano natomiast płaszczyznę nr
1 dla której nie można stosować zasady naczyń połączonych, przy czym dla wykazania
prawdziwości tego stwierdzenia zastosujemy zasadę reductio ad absurdum (sprowadzenie do
niedorzeczności). Jeżeli bowiem zasada naczyń połączonych byłaby spełniona dla
płaszczyzny nr 1 z rys. 4.7b, to byłaby ona słuszna także i dla płaszczyzny nr 2 , dla której
ciśnienia w lewej i prawej gałęzi wynoszą:
p L = pa
p P = pa + ρ2 h ⋅ g
skąd jasno widać, że ciśnienia te nie spełniają warunku (4.18).
ρc
p1
p2
h1
∆h
ρm
Rys.4.8.
kryzie.
Zastosowanie zasady naczyń połączonych do pomiaru różnicy ciśnień na
Zastosowanie zasady naczyń połączonych do układów nie mieszających się cieczy
mogą dotyczyć bardzo złożonych przypadków, czego przykład pokazano na rys. 4.8.
Przedstawiono tutaj pomiar natężenia przepływu cieczy przy pomocy zwężki, która
wstawiona do rurociągu wytwarza różnicę ciśnień:
∆p = p1 − p 2
proporcjonalną do wydatku przepływającej cieczy. Jeżeli rurociągiem przepływa ciecz o
gęstości ρc a gęstość cieczy manometrycznej wynosi ρ m , wówczas dla płaszczyzny
zaznaczonej na rys. 4.8 linią przerywaną napisać można:
82
pL
= p1 + ρc ⋅ h1 ⋅ g
p P = p 2 + ρc ⋅ (h1 − ∆h ) ⋅ g + ρ m ∆h ⋅ g
a po wykorzystaniu wz. (4.17) i elementarnych przekształceniach otrzymujemy:
∆p = (ρm − ρc ) g ⋅ ∆h
z której to zależności wynika, że do obliczenia różnicy ciśnień ∆p uwzględnić należy różnicę
gęstości cieczy manometrycznej i cieczy przepływającej. Jedynie wówczas, gdy:
ρc p a
p 2 SA
Cylindry te zamknięte są tłokami i jeżeli do tłoka w cylindrze o polu przekroju SA
przyłożymy siłę FA , wówczas dla utrzymania układu w równowadze koniecznym będzie
przyłożenie do cylindra o polu przekroju SB siły FB . Ponieważ zgodnie z prawem Pascala
przyrost ciśnienia wywołany przyłożeniem siły FA rozchodzi się równomiernie w całej
objętości, tzn.:
δ PA = δ PB
stąd też siła na tłoku w drugim cylindrze wynosić będzie:
FB = δ PA ⋅ δ B
co daje w wyniku:
FB
SB
=
FA
SA
FA
xA
Przekrój SB
Przekrój SA
xB
FB
Rys.4.12.
Schemat prasy hydraulicznej.
Prasa hydrauliczna zwielokrotnia zatem siłę nacisku w proporcji równej stosunkowi pól
tłoków, ale jednocześnie z warunku ciągłości wynika, że przesunięcia tłoków x A oraz x B
spełniać muszą związek:
x A ⋅ SA = x B ⋅ SB
dzięki czemu zachowana jest równość prac wykonanych przez obydwie siły:
86
FB ⋅ x B = FA ⋅ x A
Należy zwrócić uwagę, że spotykana interpretacja prawa Pascala iż ciśnienie we
wszystkich punktach płynu jest jednakowe jest wnioskiem sformułowanym błędnie. W
każdym płynie ważkim znajdującym się w stanie równowagi w polu sił ciężkości ciśnienie
zmienia się w kierunku działania sił masowych zgodnie z równ. (4.12) i nie może być zatem
jednakowe. Jeżeli jednak rozpatrujemy układ objętości płynu, w którym panuje duże ciśnienie
wywołane np. przyłożeniem sił zewnętrznych, wówczas można pominąć zmienność ciśnienia
wywołaną działaniem sił masowych co sprowadza się do przyjęcia następującego założenia:
∂p ∂p ∂p
=
=
= 0
∂x ∂y ∂z
i przy takim założeniu możemy mówić o równości ciśnienia w całej objętości. Sformułowanie
takie nie ma jednak nic wspólnego z prawem Pascala, które opisuje sposób rozchodzenia się
przyrostu ciśnienia.
87
... zobacz całą notatkę



Komentarze użytkowników (0)

Zaloguj się, aby dodać komentarz
