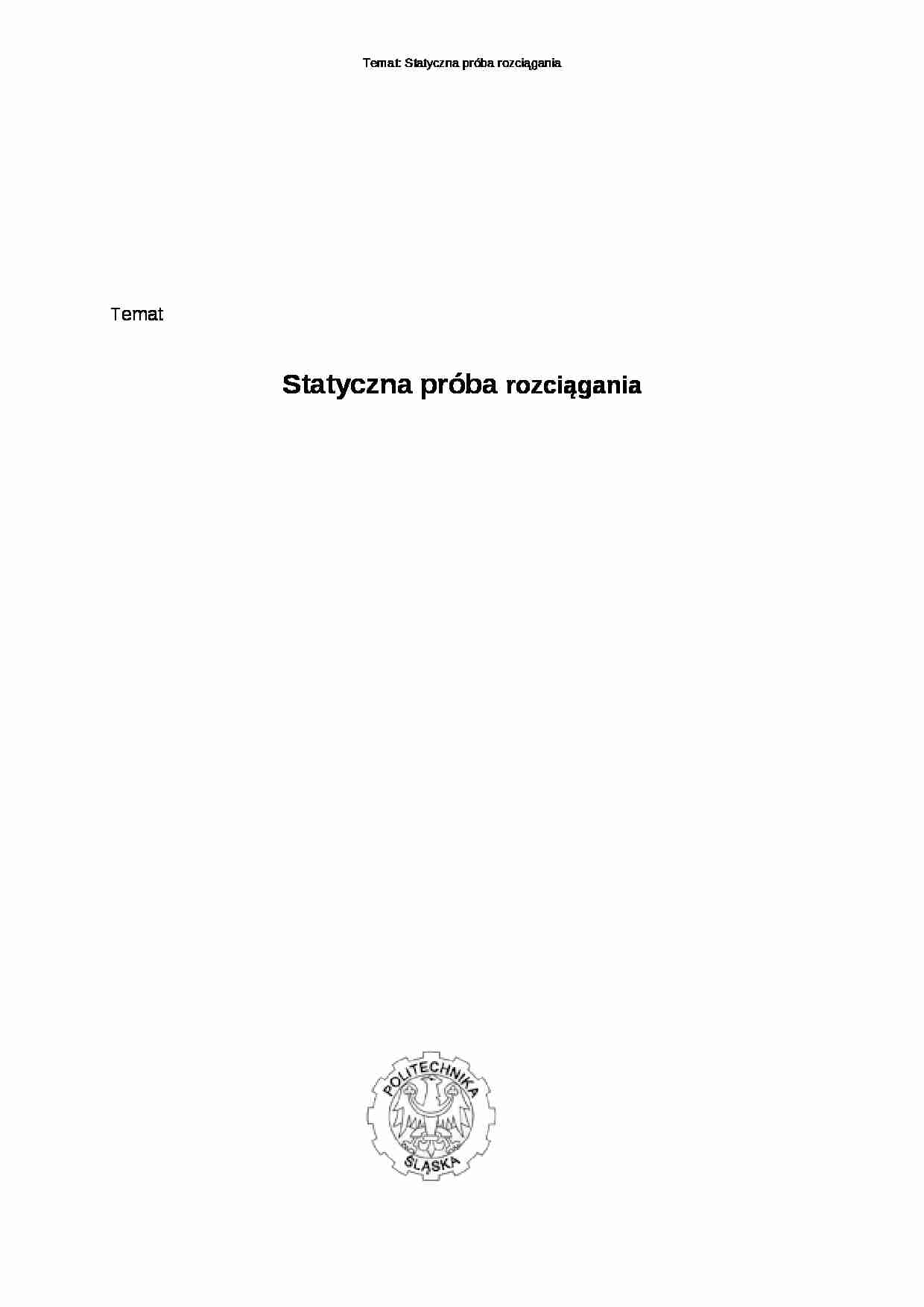

Statyczna próba rozciągania - omówienie - strona 1 Statyczna próba rozciągania - omówienie - strona 2 Statyczna próba rozciągania - omówienie - strona 3

Fragment notatki:

Statyczna próba rozciągania
1
1. Ogólna charakterystyka statycznej próby rozciągania (PN-xx/H-04310)
1.1. Cel próby
∗ klasyfikacja materiałów
∗ pomiar wielkości charakterystycznych dla materiału (charakterystyki sprężysto-plastyczne
materiału)
- R0.05
umowna granica sprężystości 0.05% (napr. pozorne NP)
granica proporcjonalności (NP)
- RH
granica plastyczności (dolna, górna, umowna 0.2 %) (NP)
- Re
wytrzymałość na rozciąganie (NP)
- Rm
naprężenie rozrywające (napr. rzeczywiste)
- Ru
-E
moduł sprężystości

współczynnik Poissona
1.3. Rodzaje próbek
∗ próbki kołowe i płaskie
∗ próbki proporcjonalne (L0 /d0 = 5, 10) i nieproporcjonalne
2. Wykres rozciągania dla stali miękkiej
siła F
I
Fm
Fu
Fe
FH
II
III
I - liniowa zależność σ − ε
zerwanie
II - nieliniowa zależność σ − ε
(plastyczne płynięcie materiału)
III - umocnienie plastyczne
wydłużenie ∆
4.1. Typowe wykresy rozciągania (w zależności od cech plastycznych materiału)
∗ materiały z wyraźną granicą plastyczności
(metale kolorowe, stal miękka, stale wyżarzone)
∗ materiały bez wyraźnej granicy plastyczności
(stopy, stale twarde)
∗ materiały kruche
(stale wysokowęglowe, żeliwo, materiały ceramiczne)
Statyczna próba rozciągania
2
4.4. Idea pomiaru modułu sprężystości
σ =Eε
σ=
F
A
ε=
∆L
Lo

4.4. Idea pomiaru modułu Poissona
ε y = −ν ε x
σ
∆b
F
= -ν x = -ν
EA
bo
E
ν=
EA ∆b
F bo
E=
Lo F
A ∆L
