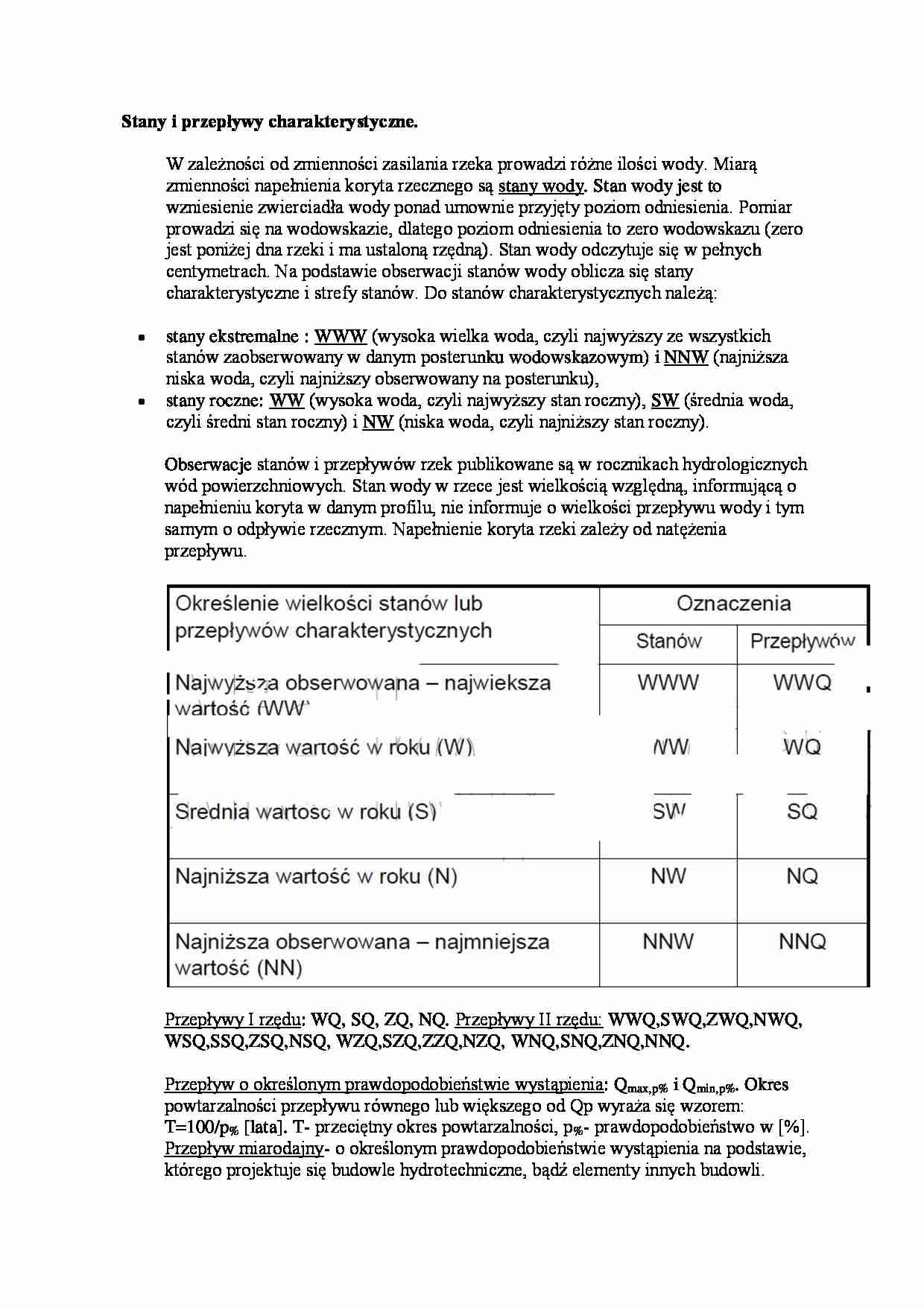

Stany i przepływy charakterystyczne. W zależności od zmienności zasilania rzeka prowadzi różne ilości wody. Miarą zmienności napełnienia koryta rzecznego są stany wody. Stan wody jest to wzniesienie zwierciadła wody ponad umownie przyjęty poziom odniesienia. Pomiar prowadzi się na wodowskazie, dlatego poziom odniesienia to zero wodowskazu (zero jest poniżej dna rzeki i ma ustaloną rzędną). Stan wody odczytuje się w pełnych centymetrach. Na podstawie obserwacji stanów wody oblicza się stany charakterystyczne i strefy stanów. Do stanów charakterystycznych należą: stany ekstremalne : WWW (wysoka wielka woda, czyli najwyższy ze wszystkich stanów zaobserwowany w danym posterunku wodowskazowym) i NNW (najniższa niska woda, czyli najniższy obserwowany na posterunku), stany roczne: WW (wysoka woda, czyli najwyższy stan roczny), SW (średnia woda, czyli średni stan roczny) i NW (niska woda, czyli najniższy stan roczny). Obserwacje stanów i przepływów rzek publikowane są w rocznikach hydrologicznych wód powierzchniowych. Stan wody w rzece jest wielkością względną, informującą o napełnieniu koryta w danym profilu, nie informuje o wielkości przepływu wody i tym samym o odpływie rzecznym. Napełnienie koryta rzeki zależy od natężenia przepływu. Przepływy I rzędu: WQ, SQ, ZQ, NQ. Przepływy II rzędu: WWQ,SWQ,ZWQ,NWQ, WSQ,SSQ,ZSQ,NSQ, WZQ,SZQ,ZZQ,NZQ, WNQ,SNQ,ZNQ,NNQ. Przepływ o określonym prawdopodobieństwie wystąpienia: Q max,p% i Qmin,p%. Okres powtarzalności przepływu równego lub większego od Qp wyraża się wzorem: T=100/p% [lata]. T- przeciętny okres powtarzalności, p%- prawdopodobieństwo w [%]. Przepływ miarodajny- o określonym prawdopodobieństwie wystąpienia na podstawie, którego projektuje się budowle hydrotechniczne, bądź elementy innych budowli. Przepływ kontrolny o określonym prawdopodobieństwie wystąpienia na podstawie, którego sprawdza się bezpieczeństwo budowli w wyjątkowym układzie obciążeń. Wytyczne do projektowania można znaleźć w Dz. U. 2007 r. Nr 96 poz. 579, jest tam rodzaj budowli, prawdopodobieństwo p % dla danej klasy obiektu i dla przepływu miarodajnego lub kontrolnego. Histogram określa przepływ o określonym czasie trwania. Przepływ gwarantowany: Prawdopodobieństwo wystąpienia:
... zobacz całą notatkę
