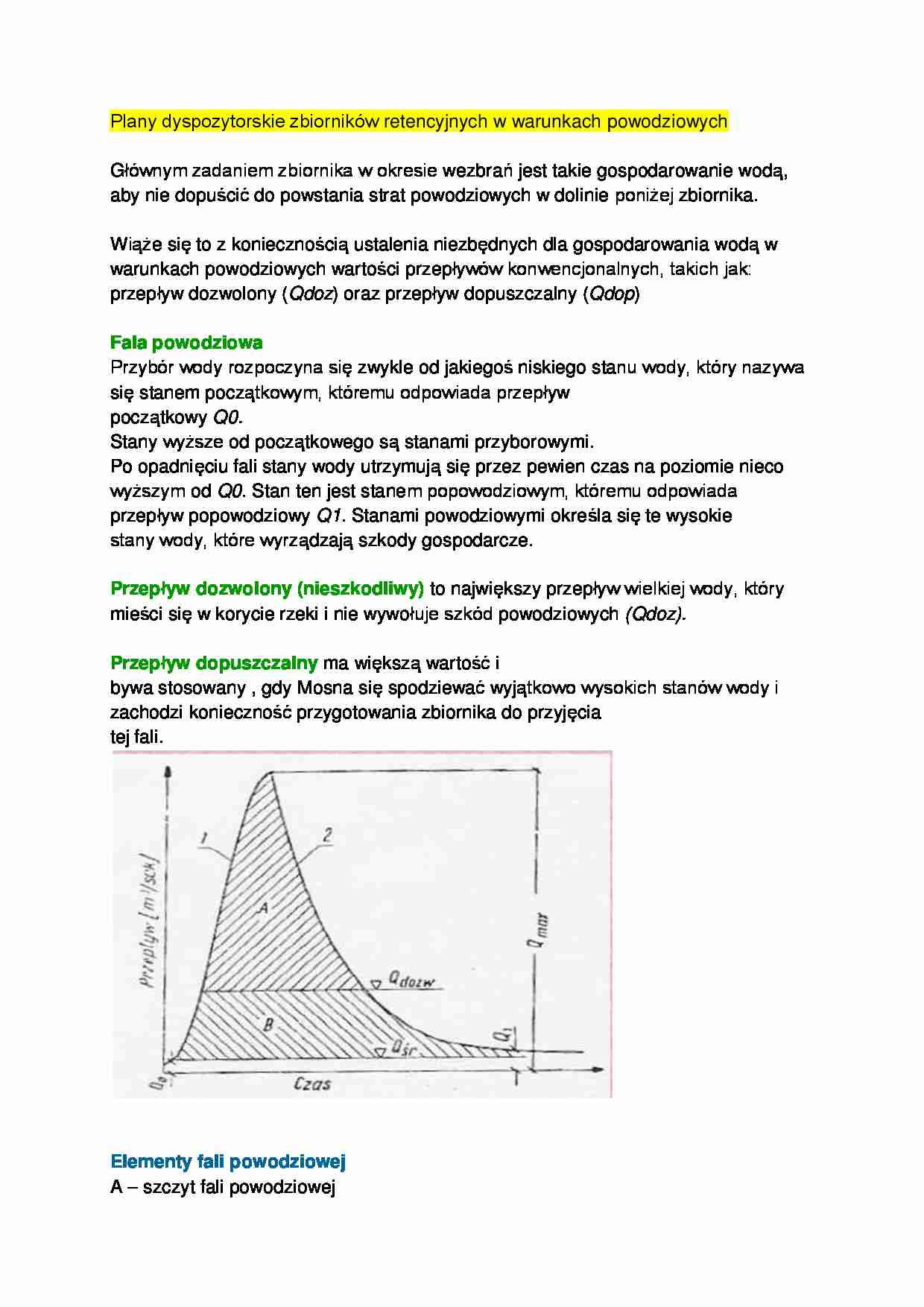

Plany dyspozytorskie zbiorników retencyjnych w warunkach powodziowych G łównym zadaniem zbiornika w okresie wezbrań jest takie gospodarowanie wodą, aby nie dopu ścić do powstania strat powodziowych w dolinie poniżej zbiornika. W iąże się to z koniecznością ustalenia niezbędnych dla gospodarowania wodą w warunkach powodziowych warto ści przepływów konwencjonalnych, takich jak: przep ływ dozwolony ( Qdoz ) oraz przepływ dopuszczalny ( Qdop ) Fala powodziowa Przybór wody rozpoczyna się zwykle od jakiegoś niskiego stanu wody, który nazywa si ę stanem początkowym, któremu odpowiada przepływ pocz ątkowy Q0. Stany wyższe od początkowego są stanami przyborowymi. Po opadni ęciu fali stany wody utrzymują się przez pewien czas na poziomie nieco wyższym od Q0 . Stan ten jest stanem popowodziowym, któremu odpowiada przep ływ popowodziowy Q1 . Stanami powodziowymi określa się te wysokie stany wody, które wyrządzają szkody gospodarcze. Przep ływ dozwolony (nieszkodliwy) to największy przepływ wielkiej wody, który mie ści się w korycie rzeki i nie wywołuje szkód powodziowych (Qdoz). Przep ływ dopuszczalny ma większą wartość i bywa stosowany , gdy Mosna si ę spodziewać wyjątkowo wysokich stanów wody i zachodzi konieczno ść przygotowania zbiornika do przyjęcia tej fali. Elementy fali powodziowej A – szczyt fali powodziowej B – podstawa fali powodziowej 1 – gałąź wznosząca się 2 – gałąź opadająca V=A+B – całkowita objętość fali powodziowej Wska źniki do wyznaczania przepływu dozwolonego • stan określany jako nieszkodliwy przez władzę wodn ą lub podany przez służbę wodną Hbzp • stan wody brzegotwórczej Hbt -jest to stan na wodowskazie, przy którym suma materiału wleczonego i unoszonego w ci ągu lat osiąga maksimum • stan wody brzegowej – stan wody w chwili, gdy woda wype łnia po brzegi koryto główne rzeki • wielka woda o prawdopodobieństwie 50% Wyznaczanie stanu brzegotwórczego Hbt Rezerwa powodziowa Rc = Rs + Rw + Rf + Rp Rezerwa stala (Rs) – przez cały wymagany okres musi by ć pusta i może być zpełniona tylko wodami powodziowymi. Rezerwa wymuszona (Rw) Rw = 0,0036 Qdoz . Tpr (czas uprzedzenia [godz]) Rezerwa przypadkowa (Rp) – jest niestała i Zależy od chwilowego stanu nape łnienia Zbiornika Rezerwa forsowana (Rf) – grubość warstwy tej rezerwy wynosi kilkadziesiąt do 1 m
... zobacz całą notatkę
