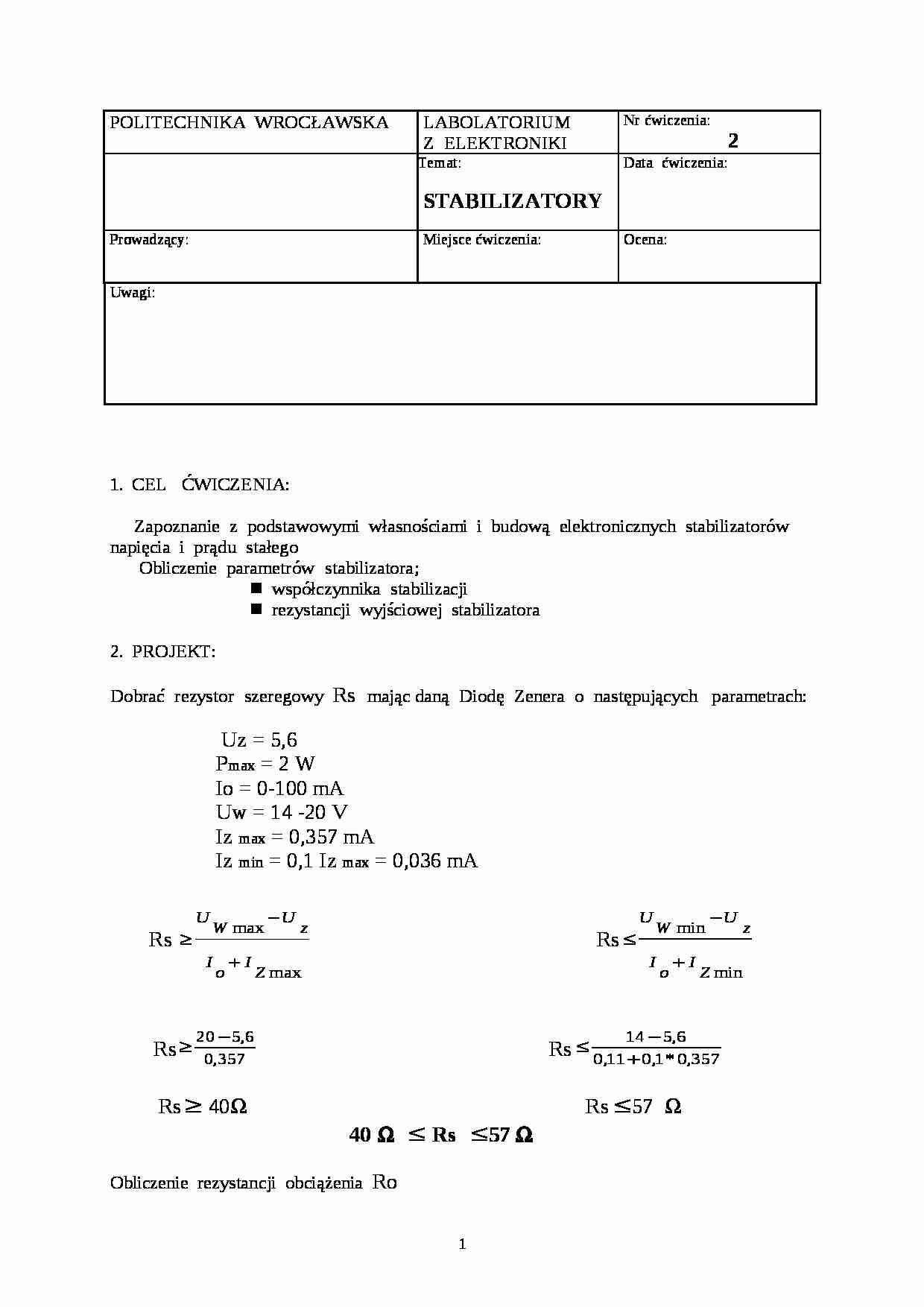

POLITECHNIKA WROCŁAWSKA
LABOLATORIUM
Z ELEKTRONIKI
Nr ćwiczenia:
2
Temat:
STABILIZATORY
Data ćwiczenia:
Prowadzący:
Miejsce ćwiczenia:
Ocena:
Uwagi:
CEL ĆWICZENIA:
Zapoznanie z podstawowymi własnościami i budową elektronicznych stabilizatorów
napięcia i prądu stałego
Obliczenie parametrów stabilizatora;
współczynnika stabilizacji
rezystancji wyjściowej stabilizatora PROJEKT:
Dobrać rezystor szeregowy Rs mając daną Diodę Zenera o następujących parametrach:
Uz = 5,6
Pmax = 2 W
Io = 0-100 mA
Uw = 14 -20 V
Iz max = 0,357 mA
Iz min = 0,1 Iz max = 0,036 mA
Rs Rs
Rs Rs Rs 40Ω Rs57 Ω
40 Ω Rs 57 Ω Obliczenie rezystancji obciążenia Ro
Obliczenie prądów wejściowych : Iw max , Iw min
Iw max =Io + Iz max = (10 + 45 ) 10= 55 mA
Iw min = Io + 0,1 Iz max =(10 + 4,5)10= 14,5 mA Dobieramy rezystor szeregowy Rs 150 Ω /0,25 W , I max = 40 mA , U max = 6 V
Moc opornika Rs
PRs = ( Io + Iz max )Rs = 0,454 W
SCHEMAT STANOWISKA:
STOSOWANE WZORY:
Współczynnik stabilizacji napięcia Rezystancja wyjściowa stabilizatora
gdzie:
ΔUo - zmiana napięcia obciążenia


(…)

…-1
δSu = 0,003 gdzie:
Uw - zmiana napięcia wejściowego = 2 V
Uo - zmiana napięcia obciążenia = 0,35 V
ΔUw - błąd wskazania woltomierza cyfrowego dla napięcia wejściowego = 0,02V
ΔUo - błąd wskazania woltomierza cyfrowego dla napięcia obciążenia = 0,01V
Su = (0,088 ± 0,003) [V/V]
SPIS PRZYRZĄDÓW:
zasilacz PC Power Supply P316 (019-I21-N-3647/IVh)
opornik dekadowy DR4b-16 (019-I21-N-1601/IVh…
… 150 Ω /0,25 W , I max = 40 mA , U max = 6 V
Moc opornika Rs
PRs = ( Io + Iz max )Rs = 0,454 W
SCHEMAT STANOWISKA:
STOSOWANE WZORY:
Współczynnik stabilizacji napięcia Rezystancja wyjściowa stabilizatora
gdzie:
ΔUo - zmiana napięcia obciążenia
ΔUw - zmiana napięcia wejściowego
ΔIo - zmiana natężenia prądu obciążenia
5. POMIARY I OBLICZENIA:
Można wyróżnić dwa przypadki pracy stabilizatora:
rezystancja…
