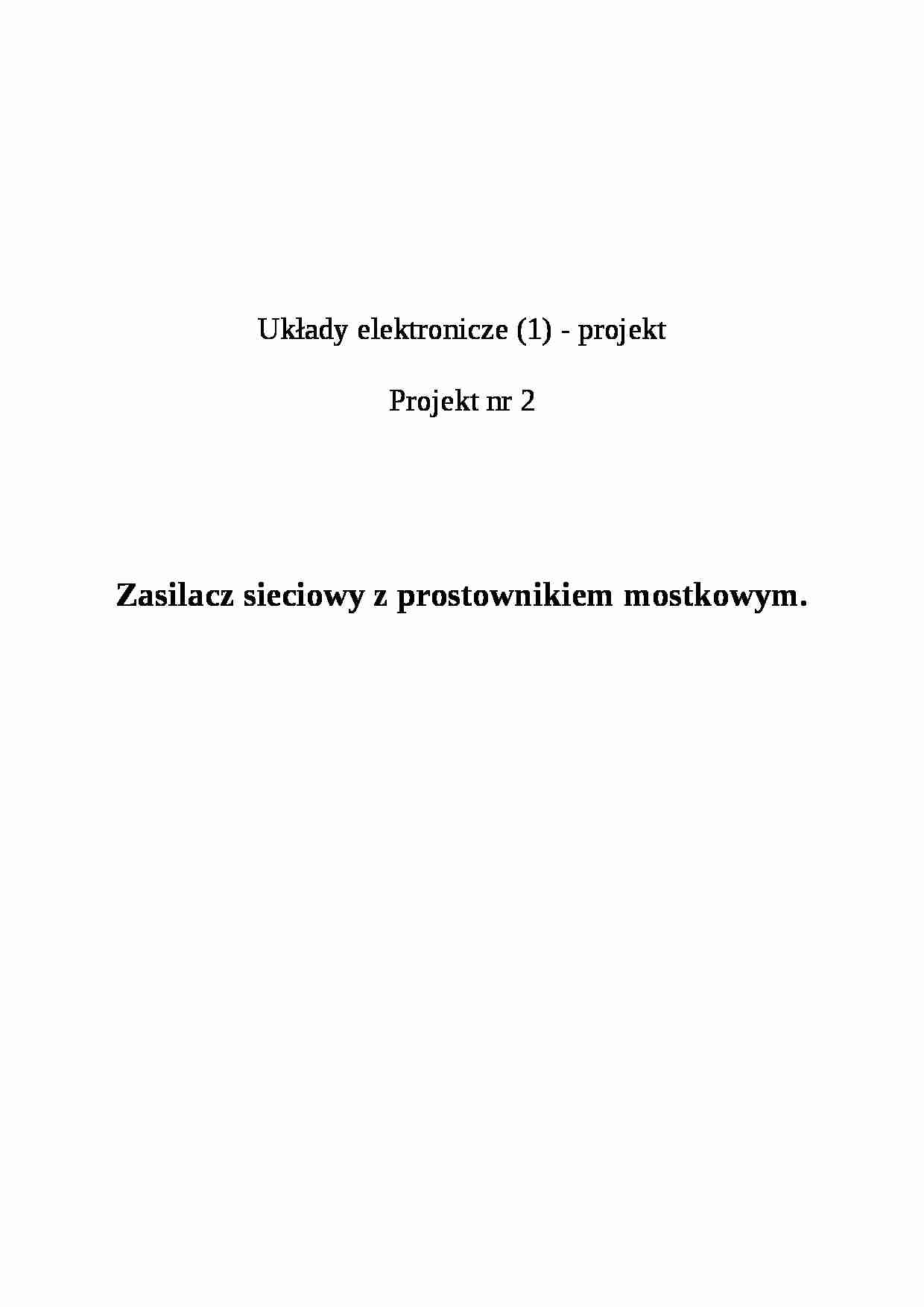

Układy elektronicze (1) - projekt
Projekt nr 2
Zasilacz sieciowy z prostownikiem mostkowym.

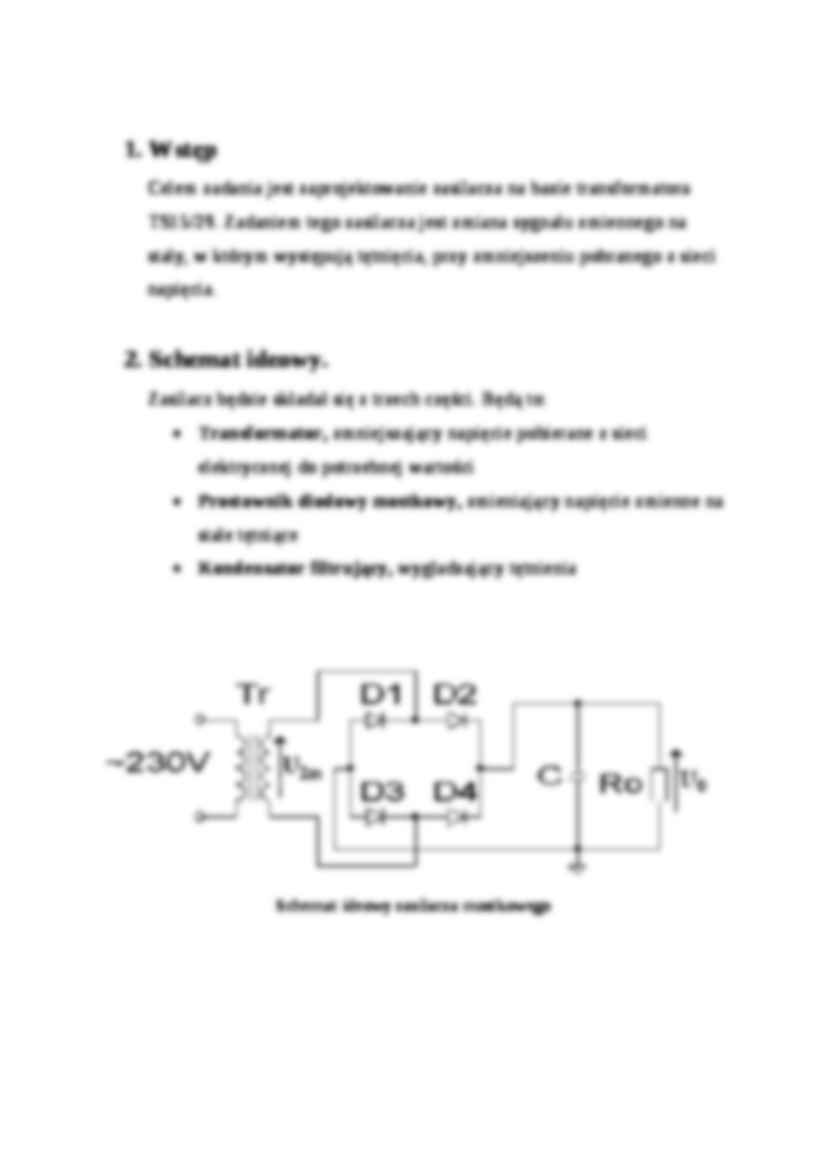

Wstęp
Celem zadania jest zaprojektowanie zasilacza na bazie transformatora TS15/29. Zadaniem tego zasilacza jest zmiana sygnału zmiennego na stały, w którym występują tętnięcia, przy zmniejszeniu pobranego z sieci napięcia.
Schemat ideowy.
Zasilacz będzie składał się z trzech części. Będą to:
Transformator, zmniejszający napięcie pobierane z sieci elektrycznej do potrzebnej wartości
Prostownik diodowy mostkowy, zmieniający napięcie zmienne na stałe tętniące
Kondensator filtrujący, wygładzający tętnienia
Schemat ideowy zasilacza mostkowego
Dane katalogowe transformatora.
Typ transformatora
TS 15/29
Karta katalogowa K K
60/EI 04-0
Typ rdzenia
EI 60/20
Napięcie pierwotne znamionowe
230
Numery końcówek uzwojenia pierwotnego
1-4
Napięcia wtórne pod obciążeniem
9,4
Prąd uzwojenia wtórnego
1,9
Numery końcówek uzwojenia wtórnego
7-8
Numer końcówek technologicznych
1,3,5,6,8,10
Typ końcówek
C1
Dodatkowe dane potrzebne do obliczeń.
Rezystancja obciążenia R0 = 7,5 [Ω]
Spadek napięcia przy obciążeniu znamionowym Su = 1,2
P2 ≈ 1.5 P0, gdzie P2 = U2*I2 - (moc wydzielana na uzwojeniu wtórnym transformatora), P0 - (moc tracona na obciążeniu)
Ud = 1.2 [V] spadek napięcia na diodzie prostowniczej
f = 50 [Hz], częstotliwość napięcia z sieci elektrycznej
Projektowanie zasilacza.
Wartość skuteczna oraz amplituda napięcia po stronie wtórnej transformatora:
U2 = 9,4 [V] U2m = 13,29 [V]
Obciążenie znamionowe:
Rezystancja wewnętrzna transformatora:


(…)

… na obciążeniu)
Ud = 1.2 [V] spadek napięcia na diodzie prostowniczej
f = 50 [Hz], częstotliwość napięcia z sieci elektrycznej
Projektowanie zasilacza.
Wartość skuteczna oraz amplituda napięcia po stronie wtórnej transformatora:
U2 = 9,4 [V] U2m = 13,29 [V]
Obciążenie znamionowe:
Rezystancja wewnętrzna transformatora:
Napięcie wyjściowe pod obciążeniem:
Współczynnik tętnień:
kt ≤ 10% Napięcie tętnień:
Utpp…
