ZACHODNIOPOMORSKI UNIWERSYTET
TECHNOLOGICZNY W SZCZECINIE
WYDZIAŁ ELEKTRYCZNY
Komputerowe projektowanie obwodów
Sprawozdanie z ćw. nr 1
Temat: Analiza obwodu prądu stałego
Wykonał: Tomasz Kaleta
Nr indeksu: 7859
Data oddania: 12.03.2013
Prowadzący zajęcia:
prof. dr hab. inż. Konstanty M. Gawrylczyk
Ocena:

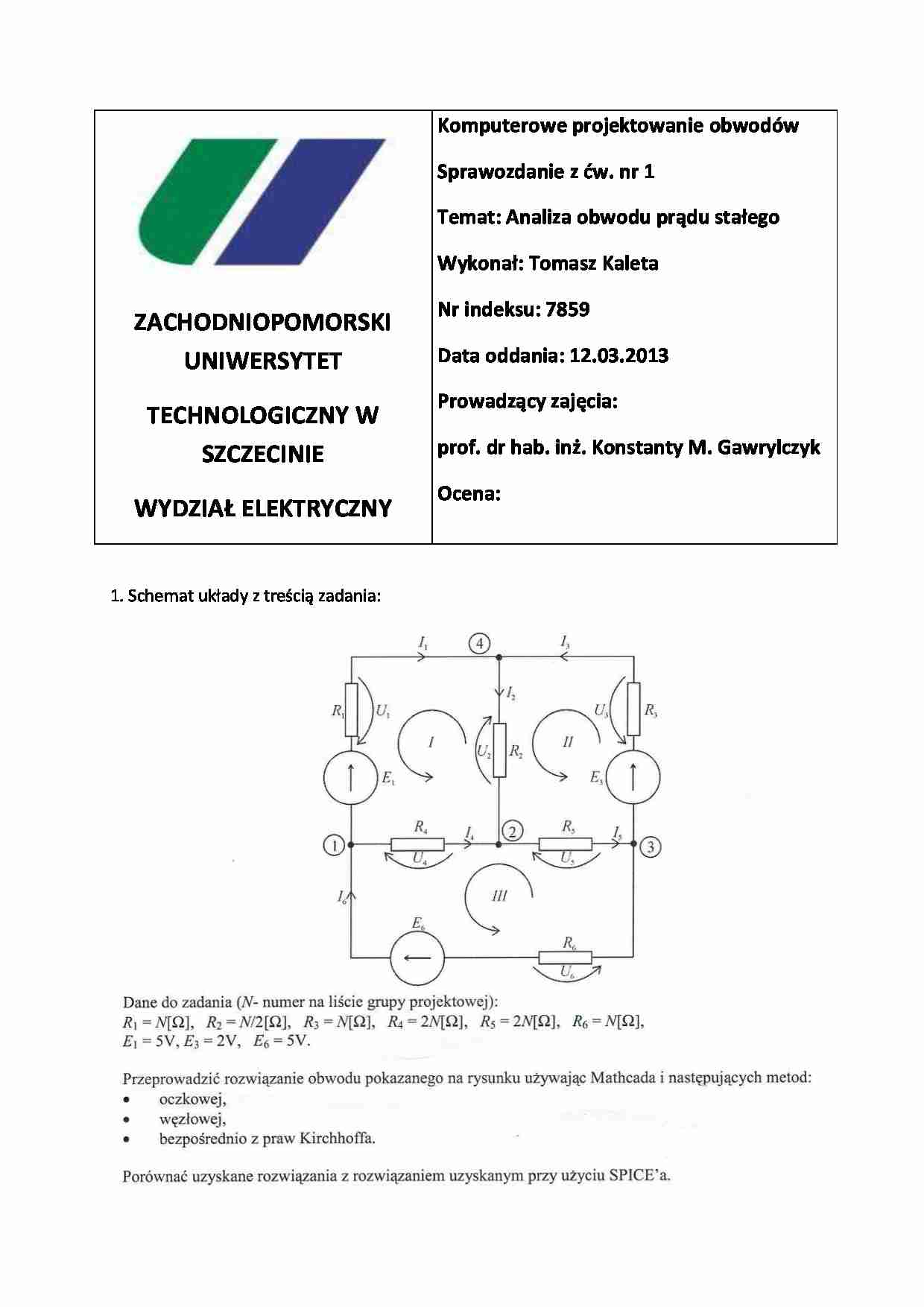

1. Schemat układy z treścią zadania:
2. Obliczenia dla N=4
a) Metoda oczkowa:
b) Metoda węzłowa:
c) bezpośrednio z praw Kirchoffa:
3. Rozwiązanie za pomocą SPICE dla N=4
Wnioski: Podsumowując praca w MathCad zajmuje nieco więcej czasu niż tworzenie w programie PSPICE. Jednak jak widać po otrzymanych wynikach w PSPICE, program nie pokazuje kierunku prądu, stąd też może wprowadzić w błąd. Wyniki w MathCadzie wyszły zadowalające, program jest niezwykle dokładny i przyjemny w obsłudze, myślę że wykorzystam go w obliczeniach do swojej pracy dyplomowej.
Warunki początkowe rozwiązania, np.
Równania oczkowe
Rozwiązanie układu równań
Wyznaczenie prądów gałęziowych z prądów oczkowych
Warunki początkowe rozwiązania
(…)
…
Sześć równań gałęziowych (prawo Ohma)
…
