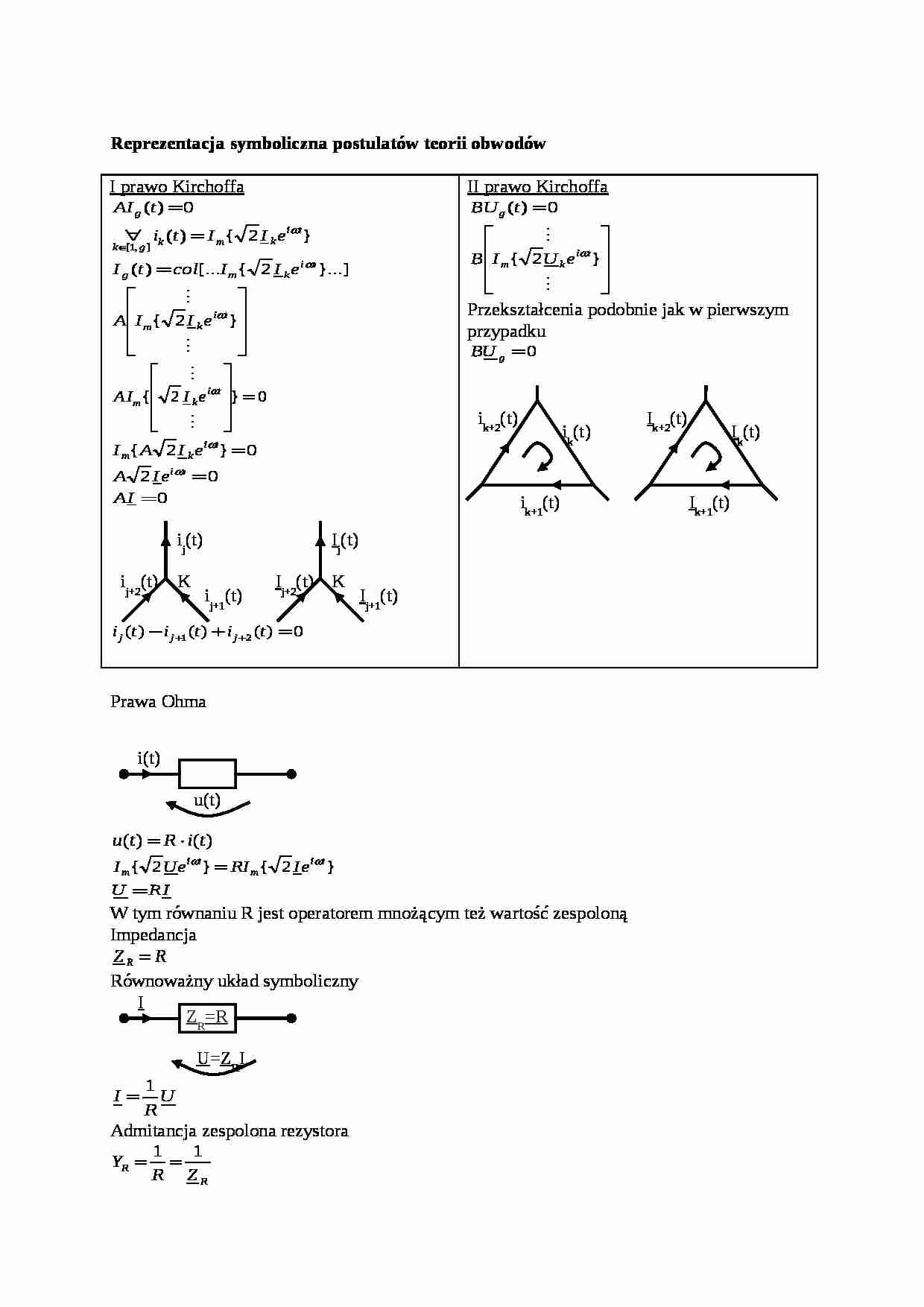

Reprezentacja symboliczna postulatów teorii obwodów
I prawo Kirchoffa
II prawo Kirchoffa
Przekształcenia podobnie jak w pierwszym przypadku
Prawa Ohma
W tym równaniu R jest operatorem mnożącym też wartość zespoloną
Impedancja
Równoważny układ symboliczny
Admitancja zespolona rezystora
G - konduktancja
Na rezystorze prąd i napięcie są w fazie. Mają ten sam argument.
Opuszczamy urojoną, dzielimy przez pierwiastek z dwóch.
Równanie dualne jest słuszne
Reaktancja induktora
Subsestancja idnuktora
Wykres wskazowy prądu i napięcia
Na induktorze napięcie wyprzedza prąd o 90o admitancja
subsystancja
Napięcie jest opóźnione względem I o 90o (związek macierzowy)
Układy zastępcze źródeł
Obwód zachowuje się jak kondensator, ma charakter pojemnościowy.
Obwód zachowuje się jak indukcyjność, obwód ma charakter indukcyjny.
rezystor Thomsona Obwód rezonansowy.
++++++++++++++++++++++++++++++++
obwody rezonansowe, obwody szeregowe, rezonansowe, pojęcia dobroci, szerokości pasma, krzywa rezonansowa, impedancja rezonansowa, obwód równoległy


(…)

… i ostateczne:
macierz musi być
Macierz impedancji jest symetryczna dla obwodów (RLC,E,IZ) Dla 1 i 2 oczka równania takie same! US jest zmienną więc trzeba uzależnić od prądów oczkowych. Macierz nie jest symetryczna dla obwodów (SLS,E,IZ) Kwestia rozwiązywalności, warunku koniecznego i dostatecznego
Macierz Zm jest funkcją ω.
(będący funkcją pulsacji)
W(ωK)=0 to w cale nie świadczy o nierozwiązalności, układ…
