Fragment notatki:

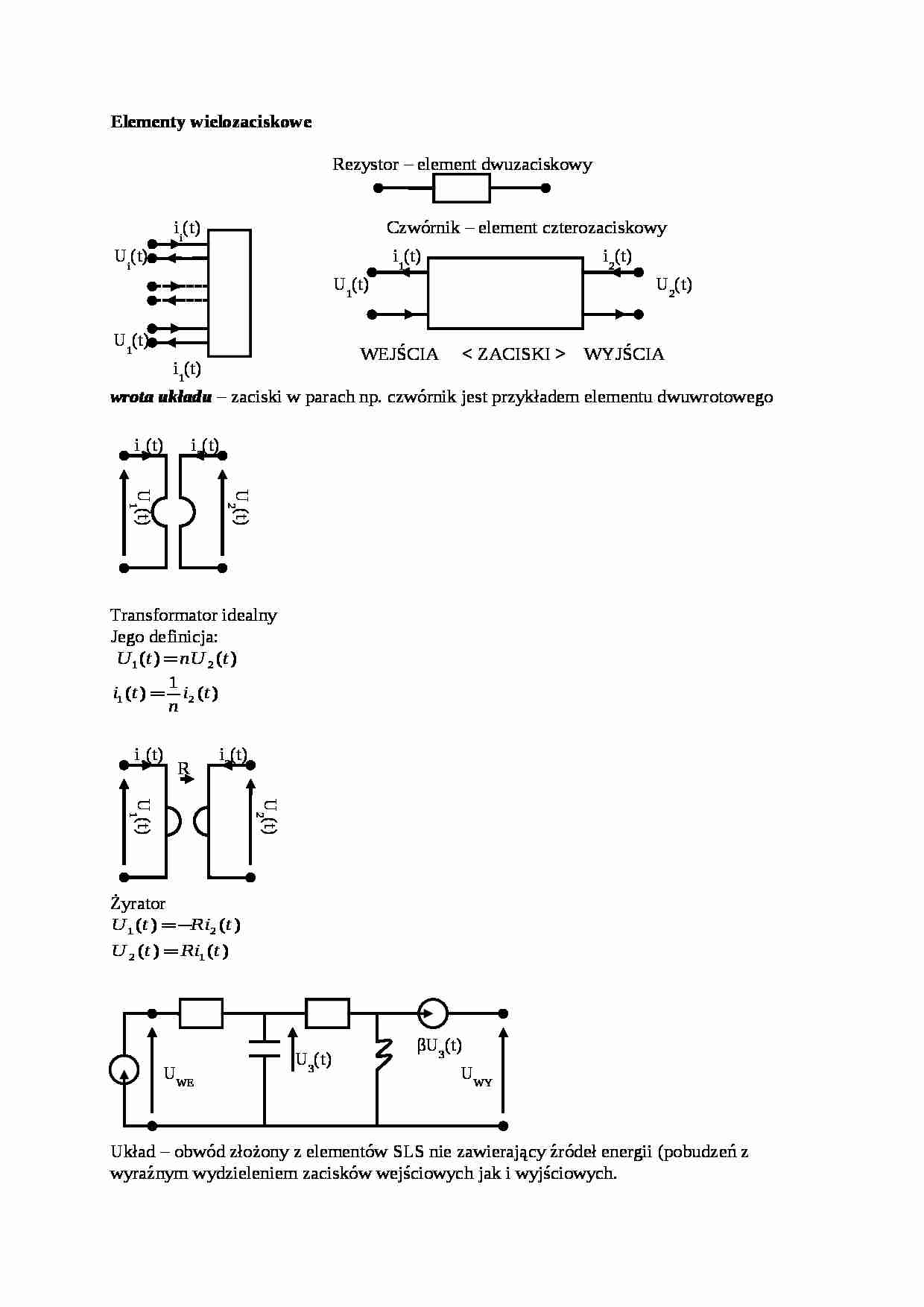

Elementy wielozaciskowe
Rezystor - element dwuzaciskowy
wrota układu - zaciski w parach np. czwórnik jest przykładem elementu dwuwrotowego
Transformator idealny
Jego definicja: Żyrator
Układ - obwód złożony z elementów SLS nie zawierający źródeł energii (pobudzeń z wyraźnym wydzieleniem zacisków wejściowych jak i wyjściowych. p(t) - pobudzenie
r(t) - reakacja
τ- współczynnik o wymiarze czasu
1. Liniowość - jednorodność i addytywny
Addytywność: 2. Przyczynowość więc
Układ liniowy - reakcja układu liniowego nie może pojawić się bez przyczyny
więc
3. Stacjonarność - jeżeli przesunięta w czasie reakcja jest identyczna na... przesunięte w czasie pobudzenie
4. Stabilnośc - (BIBO) - Bounded Input Bounded Output
Układ jest liniowy
To układ wróżący nie przyczynowy
Badamy stacjonarność, argumentem reakcji jest czas t
Prawe strony równania nie są sobie równe!
dla dla A-F: węzły
Graf został zorientowany tak jak układ. Węzeł końcowy
Stopień węzła
Graf jest spójny jeżeli dowolny podgraf łączy się z dopełnieniem jednym węzłem. Ściśle spójny gdy dwoma.
Kolejno: graf spójny, nie spójny, ściśle spójny, drzewo, oczka fundamentalne
Ciągiem elementów grafu nazywa się dowolny zbiór gałęzi i węzłów wydzielonych z grafu między dwoma węzłami. Oczko - to ciąg gałęzi i węzłów których stopień jest równy 2
Drzewem grafu spójnego nazywa się spójny podgraf zawierający wszystkie węzły, nie zawierający oczek (gałęzie pozostałe po wydzieleniu drzewa nazywamy łącznikami).
Oczko fundamentalne - oczko utworzone z gałęzi drzewa i jednego łącznika
g- liczba gałęzi
w - liczba węzłów
liczba cyklomatyczna grafu to liczba oczek fundamentalnych
Macierz incydencji
Wiersze odpowiadają węzłom, kolumny odpowiednim gałęziom i ich orientacją.

(…)

… w postaci uogólnionych praw Ohma. Dowolnie przyjęte kierunki prądu nazywamy umownymi.
Kierunkiem rzeczywistym prądu jest kierunek umowny gdy w wyniku analizy otrzymamy funkcję dodatnią. Jeżeli otrzymamy funkcję ujemną to kierunek rzeczywisty ma kierunek przeciwny do kierunku umownego. Kierunek fizyczny (przepływ elektronów) jest zgodny z kierunkiem rzeczywistym w tych przedziałach czasu w których funkcja
... zobacz całą notatkę
