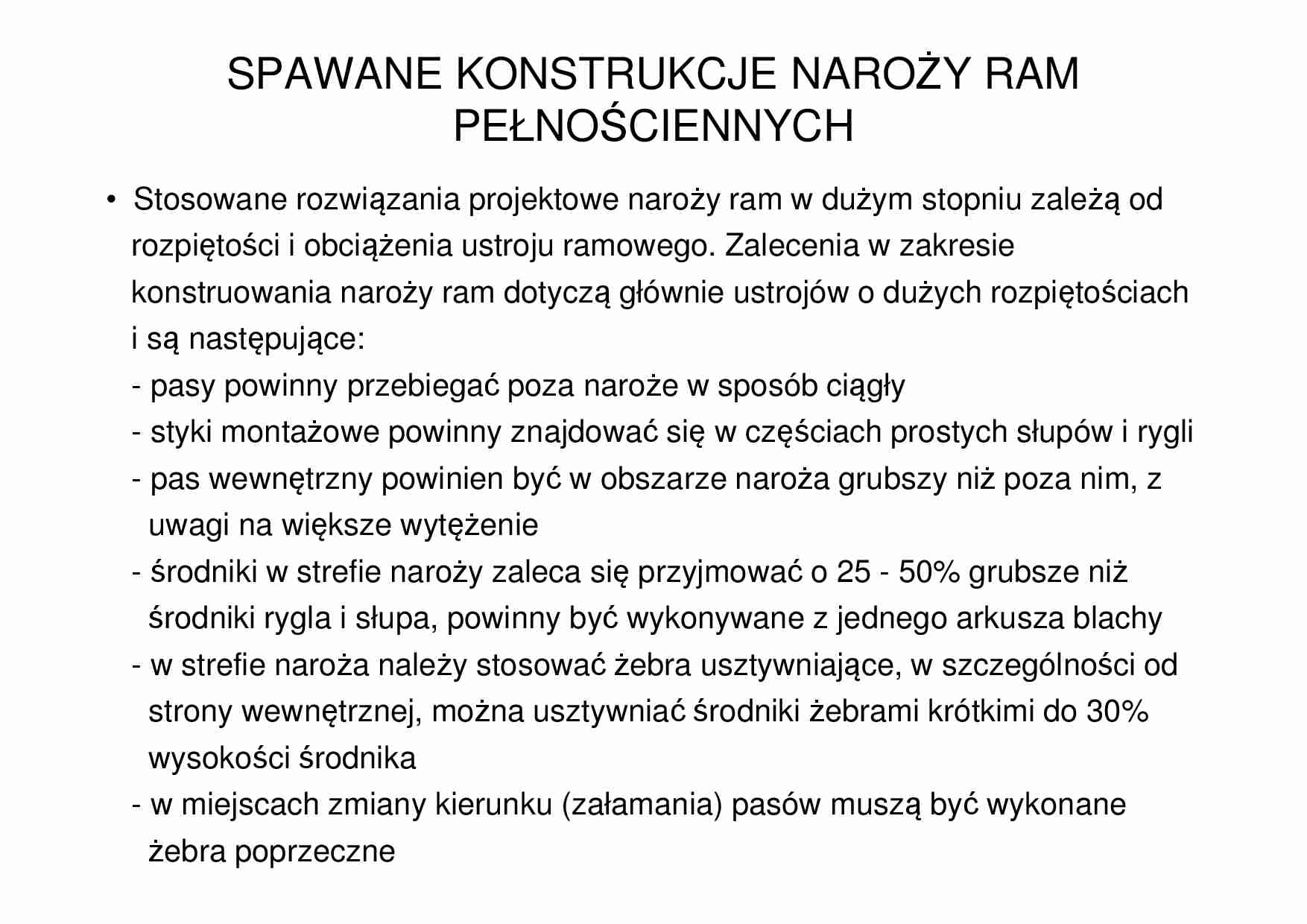

SPAWANE KONSTRUKCJE NAROŻY RAM
PEŁNOŚCIENNYCH
• Stosowane rozwiązania projektowe naroży ram w dużym stopniu zależą od
rozpiętości i obciążenia ustroju ramowego. Zalecenia w zakresie
konstruowania naroży ram dotyczą głównie ustrojów o dużych rozpiętościach
i są następujące:
- pasy powinny przebiegać poza naroże w sposób ciągły
- styki montażowe powinny znajdować się w częściach prostych słupów i rygli
- pas wewnętrzny powinien być w obszarze naroża grubszy niż poza nim, z
uwagi na większe wytężenie
- środniki w strefie naroży zaleca się przyjmować o 25 - 50% grubsze niż
środniki rygla i słupa, powinny być wykonywane z jednego arkusza blachy
- w strefie naroża należy stosować żebra usztywniające, w szczególności od
strony wewnętrznej, można usztywniać środniki żebrami krótkimi do 30%
wysokości środnika
- w miejscach zmiany kierunku (załamania) pasów muszą być wykonane
żebra poprzeczne
• Spawane naroża ram o niedużych rozpiętościach
• Żebra usztywniające środnik naroża projektuje się na całej wysokości
przekroju lub jako żebra krótkie.
• Przykłady naroży spawanych ram o średniej rozpiętości rygla
• W obszarze naroży stosuje się środniki pogrubione, zwłaszcza gdy występują
duże siły poprzeczne
• Żebra wzmacniają i usztywniają strefę ściskaną naroża
• Przykład naroży ram o dużej rozpiętości i dużych siłach wewnętrznych w
węźle
• W takiej sytuacji należy stosować pas wewnętrzny wyokrąglony lub łamany
co najmniej dwukrotnie.
• W tych narożach środniki są zawsze pogrubione i mogą mieć więcej niż
trzy żebra usztywniające strefę ściskaną naroża
• Spawane węzły kalenicowe ram pełnościennych
