Naroża trójramienne
Naroża trójramienne (ram wielonawowych) słupów wewnętrznych układów poprzecznych hal projektuje się według takich samych zasad, jakie obowiązują w przypadku naroży dwuramiennych.

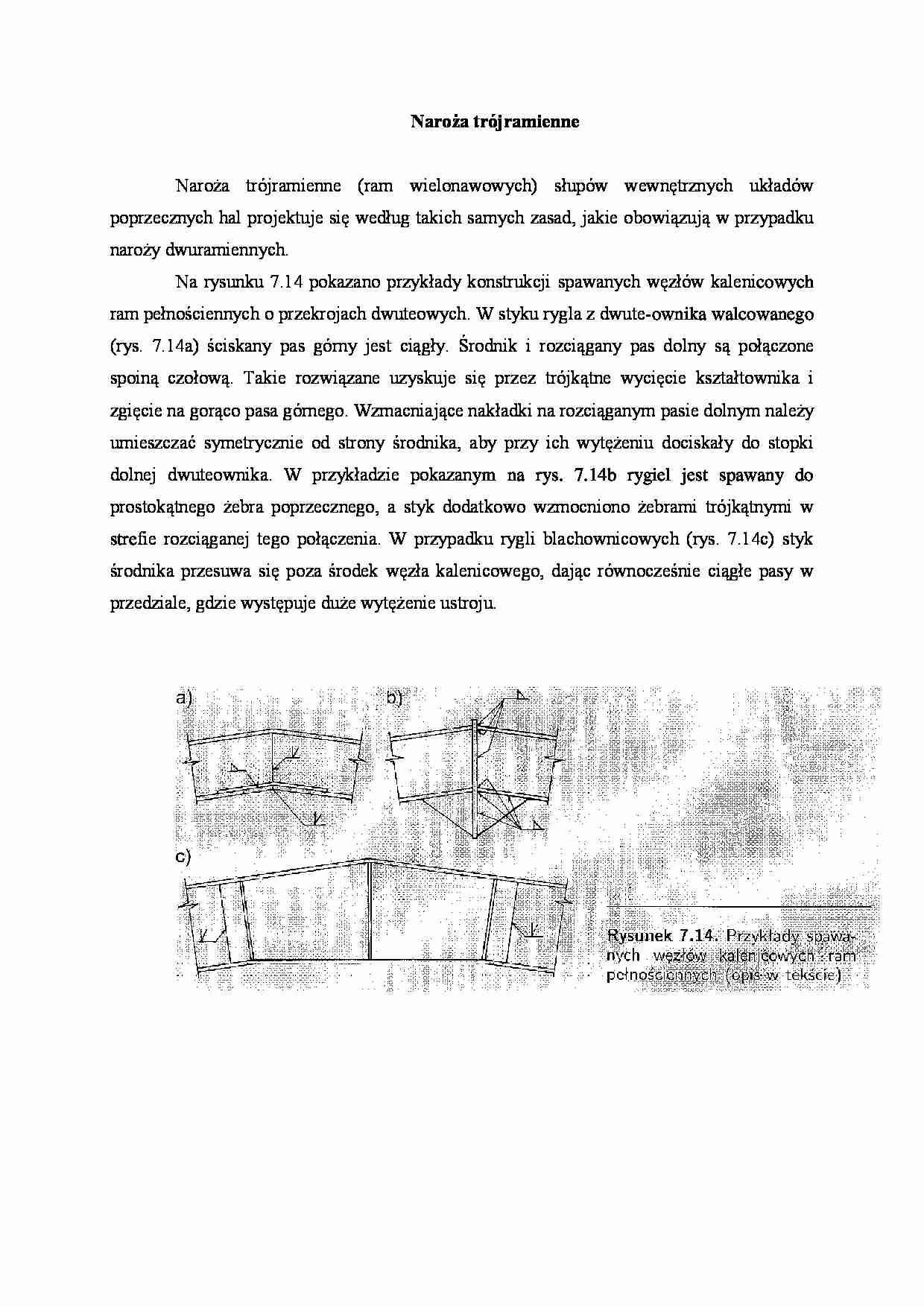

Na rysunku 7.14 pokazano przykłady konstrukcji spawanych węzłów kalenicowych ram pełnościennych o przekrojach dwuteowych. W styku rygla z dwute-ownika walcowanego (rys. 7.14a) ściskany pas górny jest ciągły. Środnik i rozciągany pas dolny są połączone spoiną czołową. Takie rozwiązane uzyskuje się przez trójkątne wycięcie kształtownika i zgięcie na gorąco pasa górnego. Wzmacniające nakładki na rozciąganym pasie dolnym należy umieszczać symetrycznie od strony środnika, aby przy ich wytężeniu dociskały do stopki dolnej dwuteownika. W przykładzie pokazanym na rys. 7.14b rygiel jest spawany do prostokątnego żebra poprzecznego, a styk dodatkowo wzmocniono żebrami trójkątnymi w strefie rozciąganej tego połączenia. W przypadku rygli blachownicowych (rys. 7.14c) styk środnika przesuwa się poza środek węzła kalenicowego, dając równocześnie ciągłe pasy w przedziale, gdzie występuje duże wytężenie ustroju.
