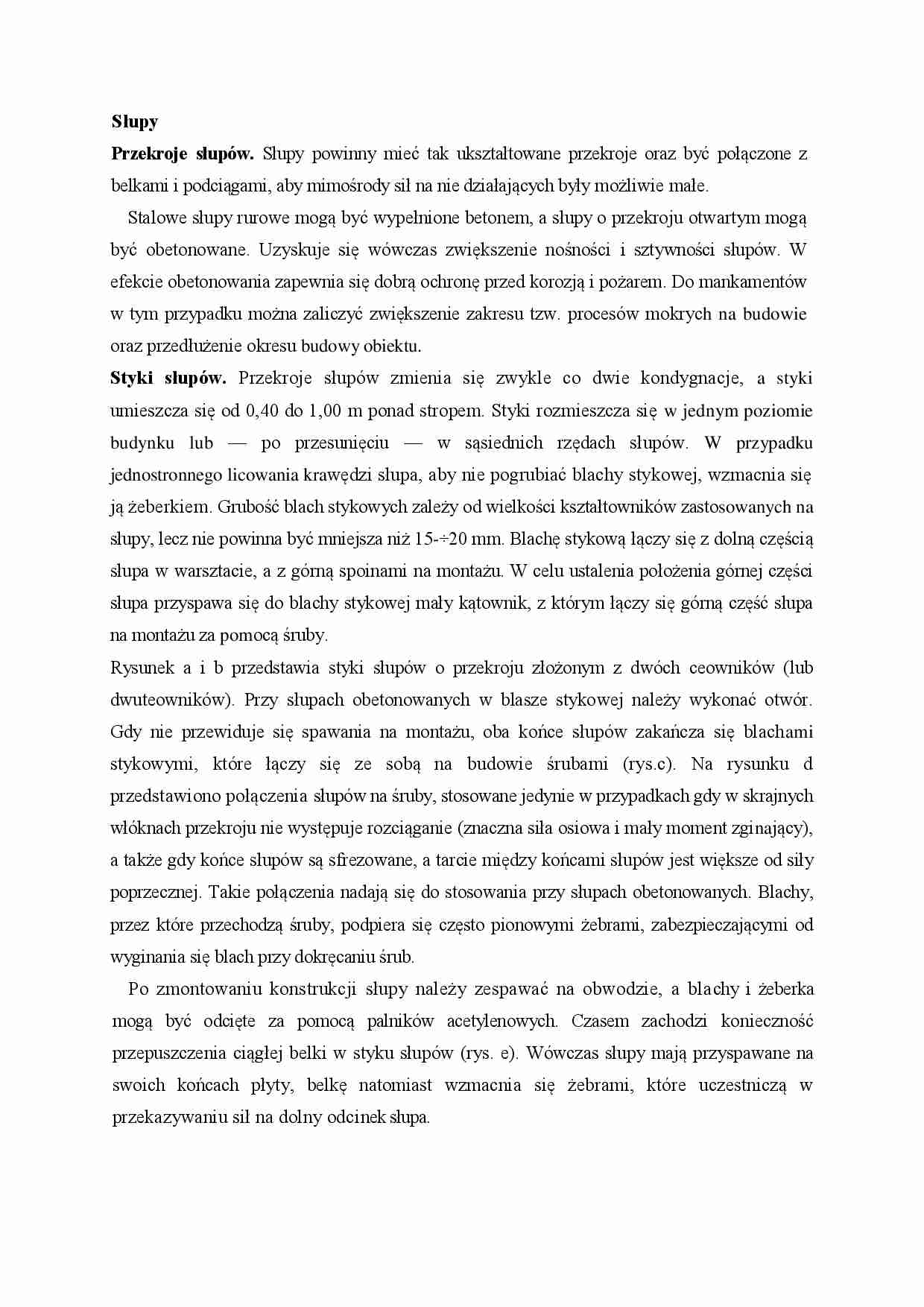

Słupy  - omówienie - strona 1 Słupy  - omówienie - strona 2

Fragment notatki:

Słupy
Przekroje słupów. Słupy powinny mieć tak ukształtowane przekroje oraz być połączone z belkami i podciągami, aby mimośrody sił na nie działających były możliwie małe. Stalowe słupy rurowe mogą być wypełnione betonem, a słupy o przekroju otwartym mogą być obetonowane. Uzyskuje się wówczas zwiększenie nośności i sztywności słupów. W efekcie obetonowania zapewnia się dobrą ochronę przed korozją i pożarem. Do mankamentów w tym przypadku można zaliczyć zwięk­szenie zakresu tzw. procesów mokrych na budowie oraz przedłużenie okresu budowy obiektu.
Styki słupów. Przekroje słupów zmienia się zwykle co dwie kondygnacje, a styki umieszcza się od 0,40 do 1,00 m ponad stropem. Styki rozmieszcza się w jednym poziomie budynku lub — po przesunięciu — w sąsiednich rzędach słupów. W przypadku jednostronnego licowania kra­wędzi słupa, aby nie pogrubiać blachy stykowej, wzmacnia się ją żeberkiem. Grubość blach stykowych zależy od wielkości kształtowników zasto­sowanych na słupy, lecz nie powinna być mniejsza niż 15-÷20 mm. Blachę stykową łączy się z dolną częścią słupa w warsztacie, a z górną spoinami na montażu. W celu ustalenia położenia górnej części słupa przyspawa się do bla­chy stykowej mały kątownik, z którym łączy się górną część słupa na montażu za pomocą śruby.

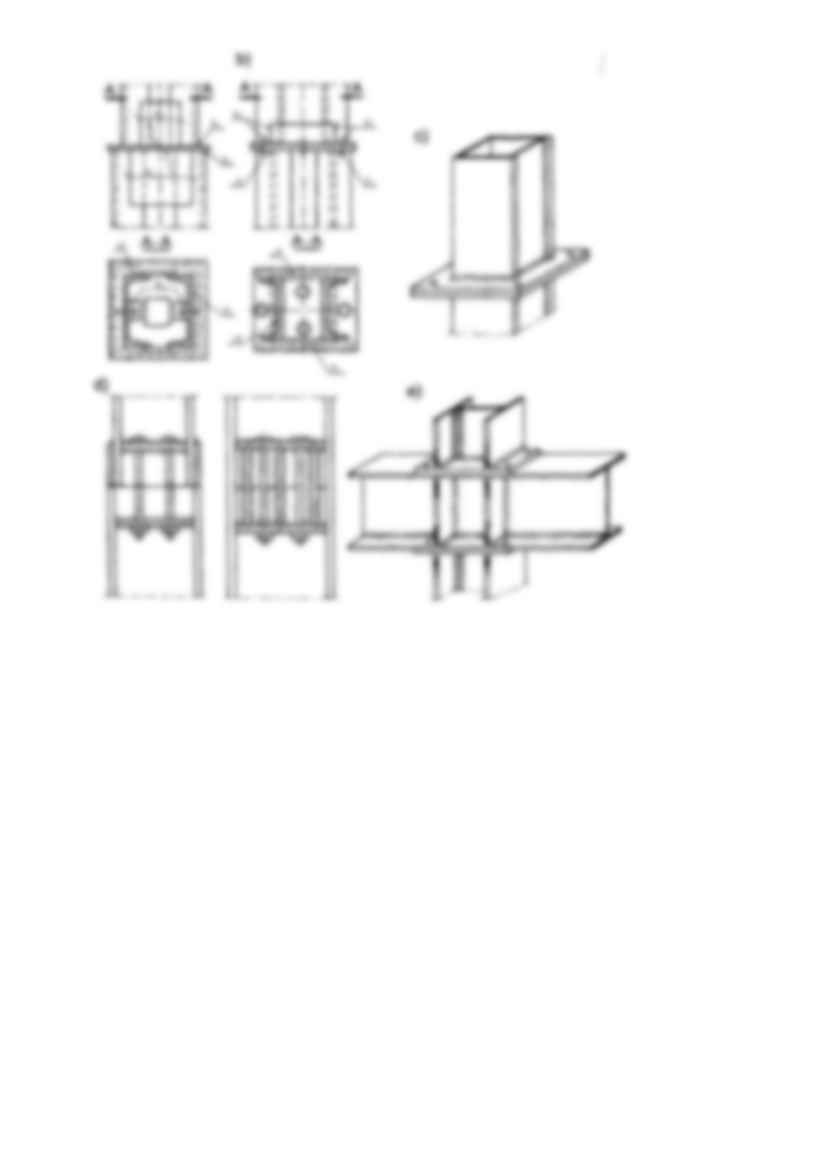

Rysunek a i b przedstawia styki słupów o przekroju złożonym z dwóch ceowników (lub dwuteowników). Przy słupach obetonowanych w blasze styko­wej należy wykonać otwór. Gdy nie przewiduje się spawania na montażu, oba końce słupów zakańcza się blachami stykowymi, które łączy się ze sobą na budowie śrubami (rys.c). Na rysunku d przedstawiono połączenia słupów na śruby, stosowane jedynie w przypadkach gdy w skrajnych włóknach przekroju nie występuje rozciąganie (znaczna siła osiowa i mały moment zgi­nający), a także gdy końce słupów są sfrezowane, a tarcie między końcami słu­pów jest większe od siły poprzecznej. Takie połączenia nadają się do stosowania przy słupach obetonowanych. Blachy, przez które przechodzą śruby, podpiera się często pionowymi żebrami, zabezpieczającymi od wyginania się blach przy dokręcaniu śrub.
Po zmontowaniu konstrukcji słupy należy zespawać na obwodzie, a bla­chy i żeberka mogą być odcięte za pomocą palników acetylenowych. Czasem zachodzi konieczność przepuszczenia ciągłej belki w styku słupów (rys. e). Wówczas słupy mają przyspawane na swoich końcach płyty, belkę natomiast wzmacnia się żebrami, które uczestniczą w przekazywaniu sił na dolny odci­nek słupa.
