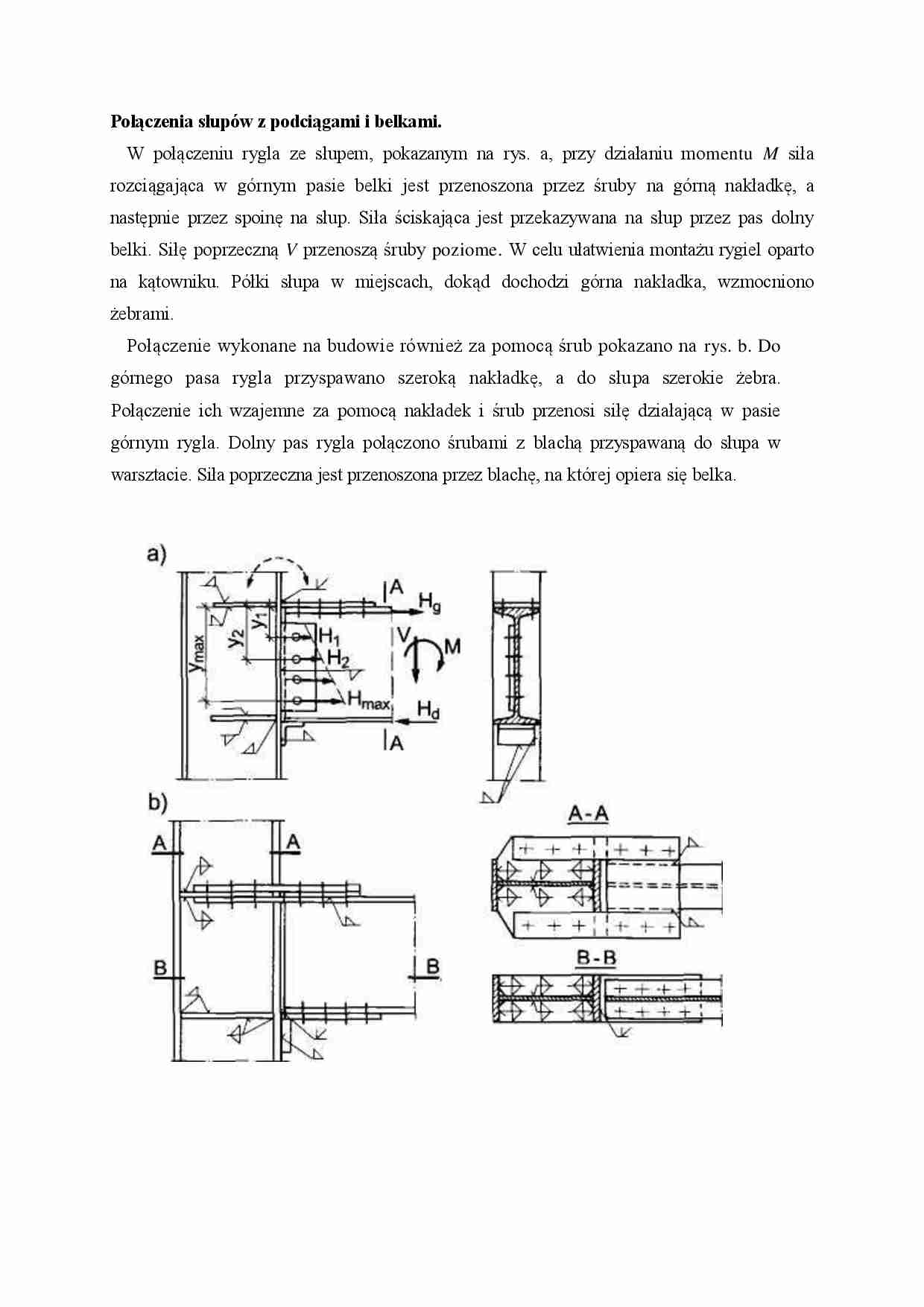

Połączenia słupów z podciągami i belkami - omówienie  - strona 1

Fragment notatki:

Połączenia słupów z podciągami i belkami. W połączeniu rygla ze słupem, pokazanym na rys. a, przy działaniu mo­mentu M siła rozciągająca w górnym pasie belki jest przenoszona przez śruby na górną nakładkę, a następnie przez spoinę na słup. Siła ściskająca jest prze­kazywana na słup przez pas dolny belki. Siłę poprzeczną V przenoszą śruby poziome. W celu ułatwienia montażu rygiel oparto na kątowniku. Półki słupa w miejscach, dokąd dochodzi górna nakładka, wzmocniono żebrami.
Połączenie wykonane na budowie również za pomocą śrub pokazano na rys. b. Do górnego pasa rygla przyspawano szeroką nakładkę, a do słu­pa szerokie żebra. Połączenie ich wzajemne za pomocą nakładek i śrub przenosi siłę działającą w pasie górnym rygla. Dolny pas rygla połączono śrubami z bla­chą przyspawaną do słupa w warsztacie. Siła poprzeczna jest przenoszona przez blachę, na której opiera się belka. ... zobacz całą notatkę
