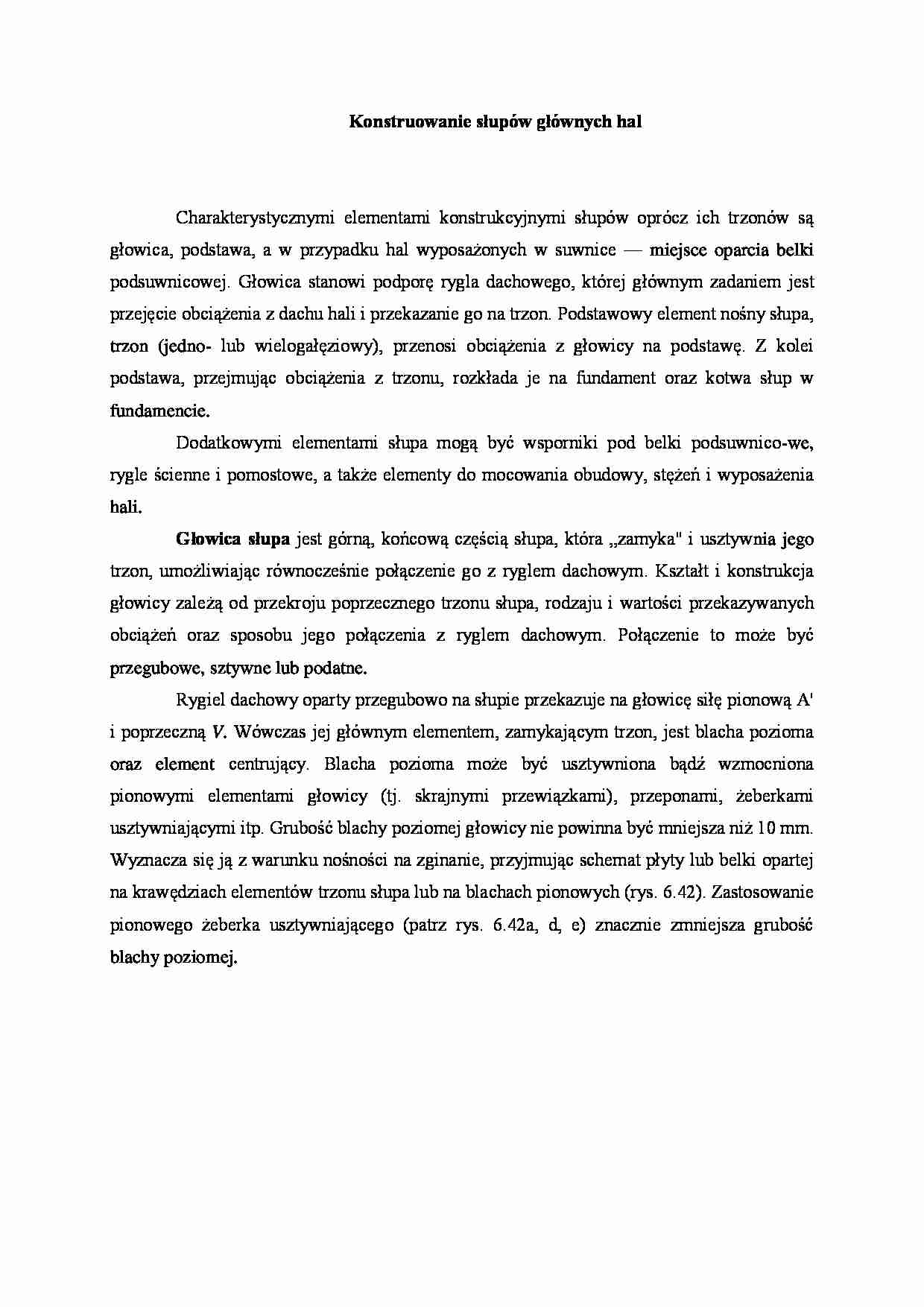

Konstruowanie słupów głównych hal - wykład - strona 1 Konstruowanie słupów głównych hal - wykład - strona 2 Konstruowanie słupów głównych hal - wykład - strona 3

Fragment notatki:

Konstruowanie słupów głównych hal
Charakterystycznymi elementami konstrukcyjnymi słupów oprócz ich trzonów są głowica, podstawa, a w przypadku hal wyposażonych w suwnice — miejsce oparcia belki podsuwnicowej. Głowica stanowi podporę rygla dachowego, któ­rej głównym zadaniem jest przejęcie obciążenia z dachu hali i przekazanie go na trzon. Podstawowy element nośny słupa, trzon (jedno- lub wielogałęziowy), prze­nosi obciążenia z głowicy na podstawę. Z kolei podstawa, przejmując obciążenia z trzonu, rozkłada je na fundament oraz kotwa słup w fundamencie.
Dodatkowymi elementami słupa mogą być wsporniki pod belki podsuwnico-we, rygle ścienne i pomostowe, a także elementy do mocowania obudowy, stężeń i wyposażenia hali.
Głowica słupa jest górną, końcową częścią słupa, która „zamyka" i usztyw­nia jego trzon, umożliwiając równocześnie połączenie go z ryglem dachowym. Kształt i konstrukcja głowicy zależą od przekroju poprzecznego trzonu słupa, ro­dzaju i wartości przekazywanych obciążeń oraz sposobu jego połączenia z ryglem dachowym. Połączenie to może być przegubowe, sztywne lub podatne.
Rygiel dachowy oparty przegubowo na słupie przekazuje na głowicę siłę pionową A' i poprzeczną V. Wówczas jej głównym elementem, zamykającym trzon, jest blacha pozioma oraz element centrujący. Blacha pozioma może być usztywniona bądź wzmocniona pionowymi elementami głowicy (tj. skrajnymi przewiązkami), przeponami, żeberkami usztywniającymi itp. Grubość blachy po­ziomej głowicy nie powinna być mniejsza niż 10 mm. Wyznacza się ją z warunku nośności na zginanie, przyjmując schemat płyty lub belki opartej na krawędziach elementów trzonu słupa lub na blachach pionowych (rys. 6.42). Zastosowanie pionowego żeberka usztywniającego (patrz rys. 6.42a, d, e) znacznie zmniejsza grubość blachy poziomej.
Nieosiowe przekazywanie obciążeń pionowych na trzon słupa w istotny spo­sób zmniejsza jego nośność, gdyż wówczas pręt ten jest nie tylko ściskany, ale i zginany (nośność graniczna Ngr pręta ściskanego mimośrodowo jest mniejsza od jego nośności krytycznej Av). Stąd też przy konstruowaniu słupów waż­ne jest zapewnienie osiowego przekazywania ich obciążenia. Elementy głowicy słupa ściskanego osiowo powinny być umieszczone symetrycznie względem osi trzonu. Osiowe przekazywanie obciążeń pionowych na trzon słupa zapewnia się, stosując podkładki centrujące (elementy centrujące), przyspawane do blachy po­ziomej głowicy słupa. Powinny one mieć możliwie małą szerokość b i grubość t co najmniej 20 mm. Wymiary podkładki dobiera się z warunku nieprzekroczenia naprężeń na docisk dwóch płaskich powierzchni
Pod elementami centrującymi umieszcza się często prostopadle lub równole­głe do nich żebra pionowe (rys. 6.42, 6.43), a także wzmacnia blachami środniki dwuteowych słupów (rys. 6.43b). Przyspawaną do blachy poziomej głowicy płytkę centrującą można uwzględnić jako współpracującą przy zginaniu tych elementów.

(…)

… centrującą można uwzględnić jako współpracującą przy zginaniu tych elementów.
W blasze poziomej głowicy słupa są wywiercone otwory na śruby. Półkę dolną pełnościennego rygla dachowego lub blachę poziomą węzła podporowe­go kratownicy łączy się śrubami z blachą poziomą słupa. W celu ograniczenia powstawania momentu zamocowania rygla w słupie (przy założeniu ich przegu­bowego połączenia) śruby należy umieszczać możliwie blisko osi słupa. Rygiel ciągły wystarczy przymocować dwiema śrubami naprzemianległymi, natomiast każdy rygiel jednoprzęsłowy łączy się ze słupem dwiema śrubami naprzeciw­ległymi. W celu zapobieżenia przesunięciom złączonych elementów względem siebie połączenie wyposaża się w ograniczniki poziomego przesuwu.
Jeżeli górne krawędzie trzonu słupa są sfrezowane (dopasowane) i stykają…
