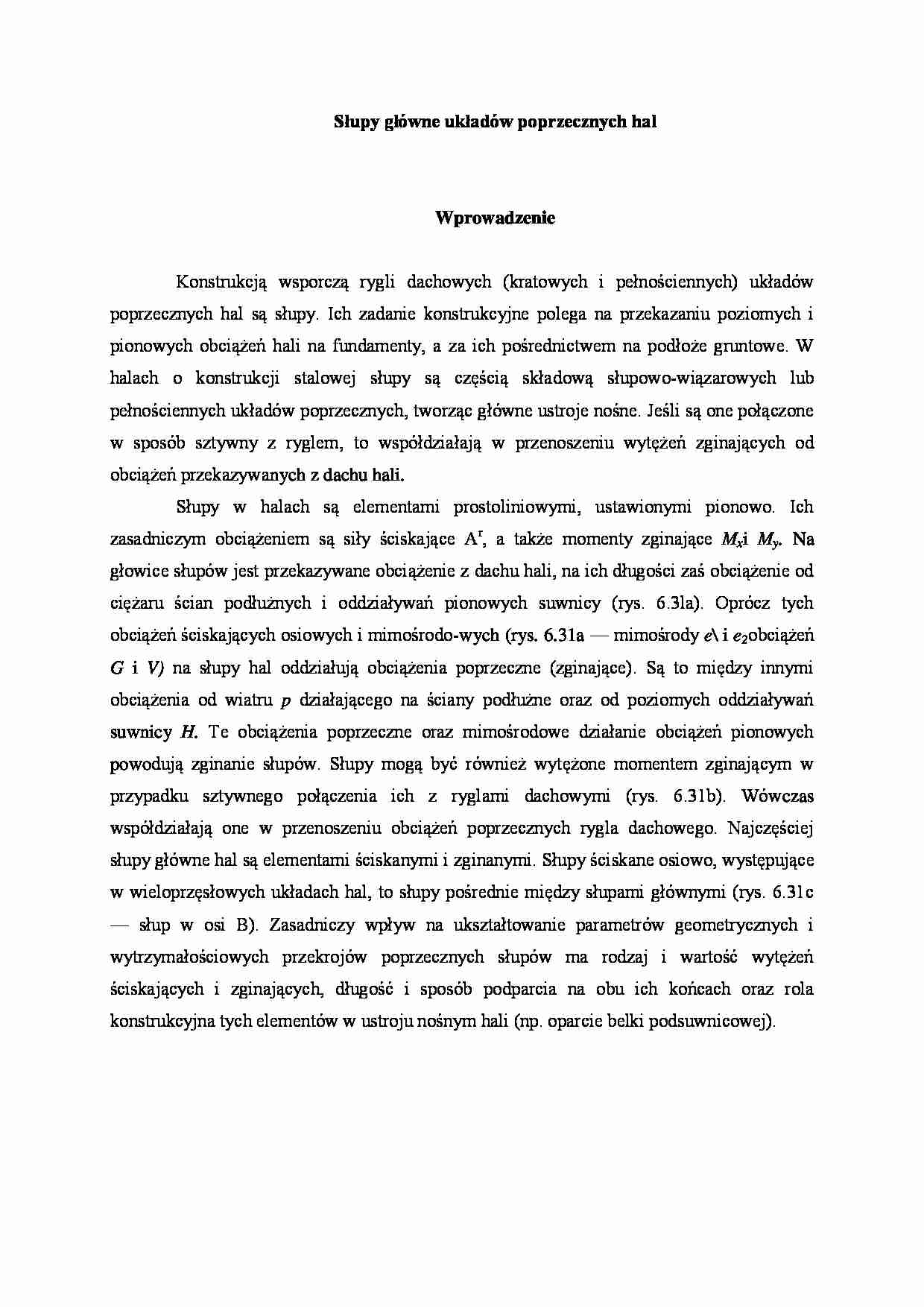

Słupy główne układów poprzecznych hal
Wprowadzenie
Konstrukcją wsporczą rygli dachowych (kratowych i pełnościennych) układów poprzecznych hal są słupy. Ich zadanie konstrukcyjne polega na przekazaniu poziomych i pionowych obciążeń hali na fundamenty, a za ich pośrednictwem na podłoże gruntowe. W halach o konstrukcji stalowej słupy są częścią składową słupowo-wiązarowych lub pełnościennych układów poprzecznych, tworząc główne ustroje nośne. Jeśli są one połączone w sposób sztywny z ryglem, to współdziałają w przenoszeniu wytężeń zginających od obciążeń przekazywanych z dachu hali.
Słupy w halach są elementami prostoliniowymi, ustawionymi pionowo. Ich zasadniczym obciążeniem są siły ściskające Ar, a także momenty zginające Mx i My. Na głowice słupów jest przekazywane obciążenie z dachu hali, na ich długości zaś obciążenie od ciężaru ścian podłużnych i oddziaływań pionowych suwnicy (rys. 6.3la). Oprócz tych obciążeń ściskających osiowych i mimośrodo-wych (rys. 6.31a — mimośrody e\ i e2 obciążeń G i V) na słupy hal oddziałują obciążenia poprzeczne (zginające). Są to między innymi obciążenia od wiatru p działającego na ściany podłużne oraz od poziomych oddziaływań suwnicy H. Te obciążenia poprzeczne oraz mimośrodowe działanie obciążeń pionowych powodują zginanie słupów. Słupy mogą być również wytężone momentem zginającym w przypadku sztywnego połączenia ich z ryglami dachowymi (rys. 6.31b). Wówczas współdziałają one w przenoszeniu obciążeń poprzecznych rygla dachowego. Najczęściej słupy główne hal są elementami ściskanymi i zginanymi. Słupy ściskane osiowo, występujące w wieloprzęsłowych układach hal, to słupy pośrednie między słupami głównymi (rys. 6.31c — słup w osi B). Zasadniczy wpływ na ukształtowanie parametrów geometrycznych i wytrzymałościowych przekrojów poprzecznych słupów ma rodzaj i wartość wytężeń ściskających i zginających, długość i sposób podparcia na obu ich końcach oraz rola konstrukcyjna tych elementów w ustroju nośnym hali (np. oparcie belki podsuwnicowej).
