Głowice słupów

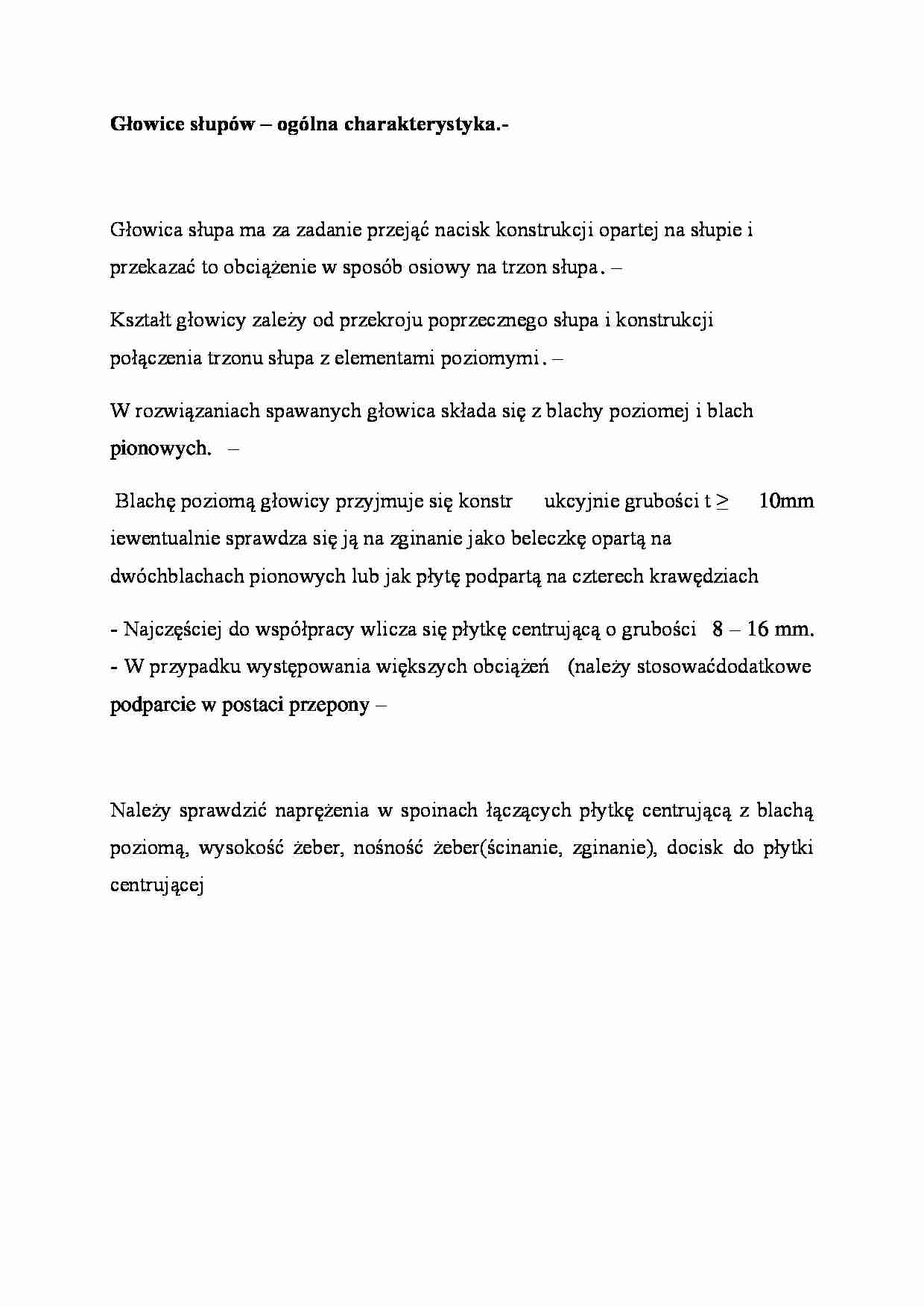

Głowice słupów - ogólna charakterystyka.- Głowica słupa ma za zadanie przejąć nacisk konstrukcji opartej na słupie i przekazać to obciążenie w sposób osiowy na trzon słupa. - Kształt głowicy zależy od przekroju poprzecznego słupa i konstrukcji połączenia trzonu słupa z elementami poziomymi. - W rozwiązaniach spawanych głowica składa się z blachy poziomej i blach pionowych. -
Blachę poziomą głowicy przyjmuje się konstrukcyjnie grubości t ≥ 10mm iewentualnie sprawdza się ją na zginanie jako beleczkę opartą na dwóchblachach pionowych lub jak płytę podpartą na czterech krawędziach - Najczęściej do współpracy wlicza się płytkę centrującą o grubości 8 - 16 mm. - W przypadku występowania większych obciążeń (należy stosowaćdodatkowe podparcie w postaci przepony - Należy sprawdzić naprężenia w spoinach łączących płytkę centrującą z blachą poziomą, wysokość żeber, nośność żeber(ścinanie, zginanie), docisk do płytki centrującej
