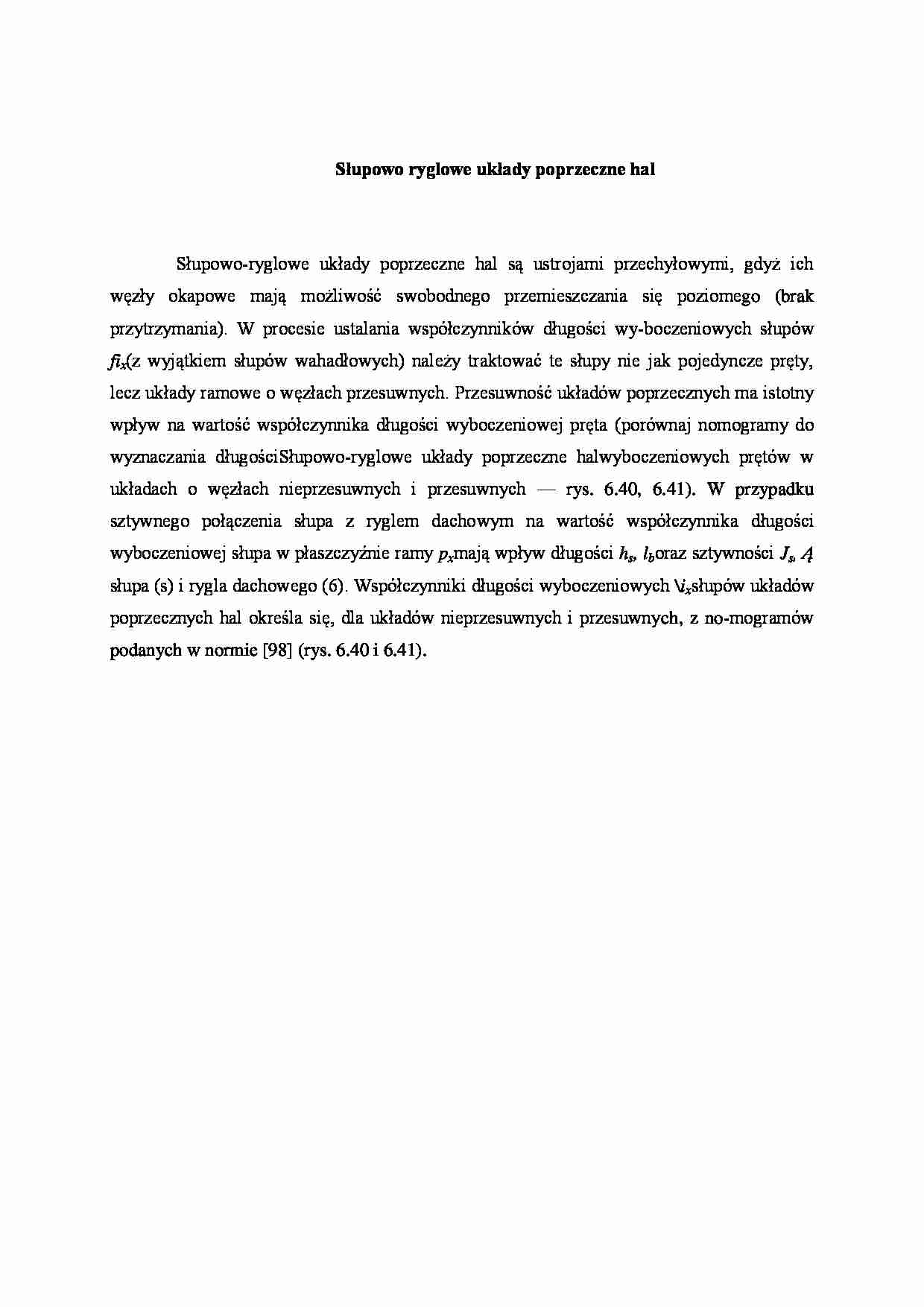

Słupowo ryglowe układy poprzeczne hal
Słupowo-ryglowe układy poprzeczne hal są ustrojami przechyłowymi, gdyż ich węzły okapowe mają możliwość swobodnego przemieszczania się poziomego (brak przytrzymania). W procesie ustalania współczynników długości wy-boczeniowych słupów fix (z wyjątkiem słupów wahadłowych) należy traktować te słupy nie jak pojedyncze pręty, lecz układy ramowe o węzłach przesuwnych. Przesuwność układów poprzecznych ma istotny wpływ na wartość współczynnika długości wyboczeniowej pręta (porównaj nomogramy do wyznaczania długości Słupowo-ryglowe układy poprzeczne hal wyboczeniowych prętów w układach o węzłach nieprzesuwnych i przesuwnych — rys. 6.40, 6.41). W przypadku sztywnego połączenia słupa z ryglem dachowym na wartość współczynnika długości wyboczeniowej słupa w płaszczyźnie ramy px mają wpływ długości hs, lb oraz sztywności Js, Ą słupa (s) i rygla dachowego (6). Współczynniki długości wyboczeniowych \ix słupów układów poprzecznych hal określa się, dla układów nieprzesuwnych i przesuwnych, z no-mogramów podanych w normie [98] (rys. 6.40 i 6.41). Przedstawiony sposób szacowania współczynnika długości wyboczeniowej można stosować w odniesieniu do słupów obciążonych zmieniającą się siłą osiową, a także do słupów o zmiennej skokowo sztywności na długości pręta. W Eu-rokodzie 3 [79] podano sposób wyznaczania współczynnika r/ belek nieobciążo-nych siłą podłużną. Teoretyczne i praktyczne zasady szacowania nośności słupów o zmiennym momencie bezwładności podał Mendera [44].
... zobacz całą notatkę
