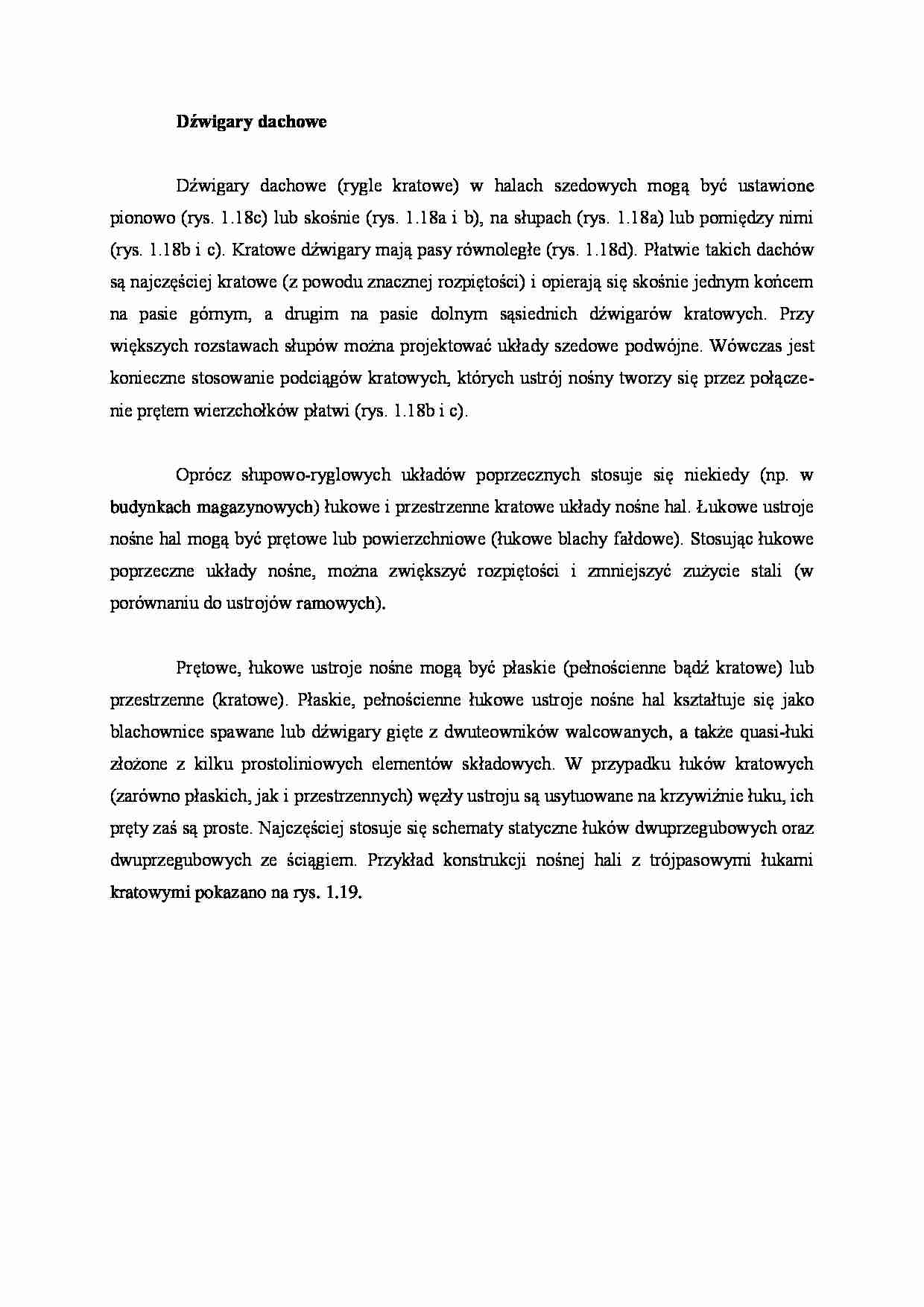

Dźwigary dachowe - wykład - strona 1 Dźwigary dachowe - wykład - strona 2

Fragment notatki:

Dźwigary dachowe
Dźwigary dachowe (rygle kratowe) w halach szedowych mogą być ustawio­ne pionowo (rys. 1.18c) lub skośnie (rys. 1.18a i b), na słupach (rys. 1.18a) lub pomiędzy nimi (rys. 1.18b i c). Kratowe dźwigary mają pasy równoległe (rys. 1.18d). Płatwie takich dachów są najczęściej kratowe (z powodu znacznej rozpiętości) i opierają się skośnie jednym końcem na pasie górnym, a drugim na pasie dolnym sąsiednich dźwigarów kratowych. Przy większych rozstawach słupów można projektować układy szedowe podwójne. Wówczas jest konieczne stosowanie podciągów kratowych, których ustrój nośny tworzy się przez połącze­nie prętem wierzchołków płatwi (rys. 1.18b i c).
Oprócz słupowo-ryglowych układów poprzecznych stosuje się niekiedy (np. w budynkach magazynowych) łukowe i przestrzenne kratowe układy nośne hal. Łukowe ustroje nośne hal mogą być prętowe lub powierzchniowe (łukowe blachy fałdowe). Stosując łukowe poprzeczne układy nośne, można zwiększyć rozpiętości i zmniejszyć zużycie stali (w porównaniu do ustrojów ramowych).
Prętowe, łukowe ustroje nośne mogą być płaskie (pełnościenne bądź kratowe) lub przestrzenne (kratowe). Płaskie, pełnościenne łukowe ustroje nośne hal kształ­tuje się jako blachownice spawane lub dźwigary gięte z dwuteowników walcowa­nych, a także quasi-łuki złożone z kilku prostoliniowych elementów składowych. W przypadku łuków kratowych (zarówno płaskich, jak i przestrzennych) węzły ustroju są usytuowane na krzywiźnie łuku, ich pręty zaś są proste. Najczęściej stosuje się schematy statyczne łuków dwuprzegubowych oraz dwuprzegubowych ze ściągiem. Przykład konstrukcji nośnej hali z trójpasowymi łukami kratowymi pokazano na rys. 1.19.
