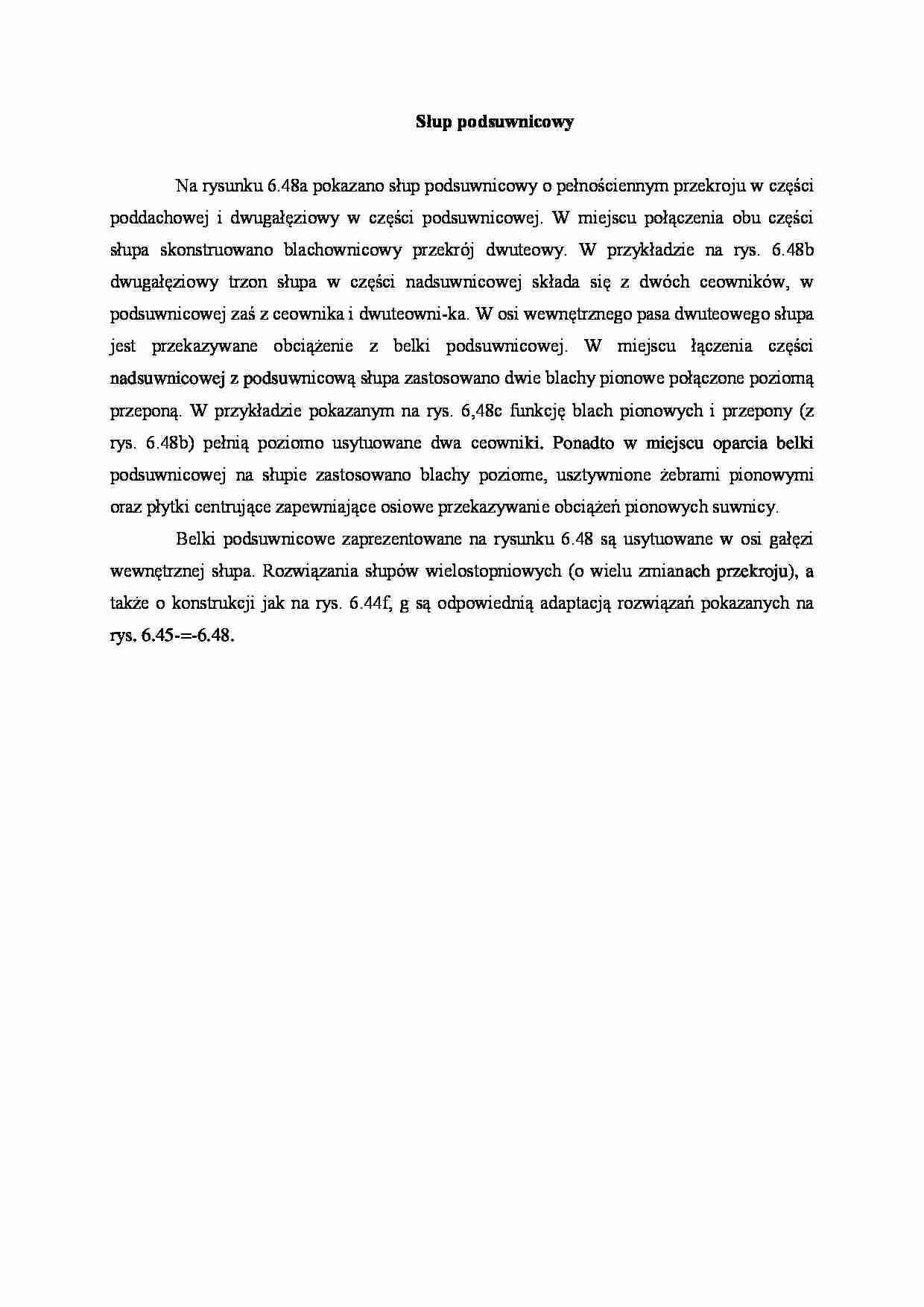

Słup podsuwnicowy
Na rysunku 6.48a pokazano słup podsuwnicowy o pełnościennym przekroju w części poddachowej i dwugałęziowy w części podsuwnicowej. W miejscu połączenia obu części słupa skonstruowano blachownicowy przekrój dwuteowy. W przykładzie na rys. 6.48b dwugałęziowy trzon słupa w części nadsuwnicowej składa się z dwóch ceowników, w podsuwnicowej zaś z ceownika i dwuteowni-ka. W osi wewnętrznego pasa dwuteowego słupa jest przekazywane obciążenie z belki podsuwnicowej. W miejscu łączenia części nadsuwnicowej z podsuwnicową słupa zastosowano dwie blachy pionowe połączone poziomą przeponą. W przykładzie pokazanym na rys. 6,48c funkcję blach pionowych i przepony (z rys. 6.48b) pełnią poziomo usytuowane dwa ceowniki. Ponadto w miejscu oparcia belki podsuwnicowej na słupie zastosowano blachy poziome, usztywnione żebrami pionowymi oraz płytki centrujące zapewniające osiowe przekazywanie obciążeń pionowych suwnicy.
Belki podsuwnicowe zaprezentowane na rysunku 6.48 są usytuowane w osi gałęzi wewnętrznej słupa. Rozwiązania słupów wielostopniowych (o wielu zmianach przekroju), a także o konstrukcji jak na rys. 6.44f, g są odpowiednią adaptacją rozwiązań pokazanych na rys. 6.45-=-6.48.
