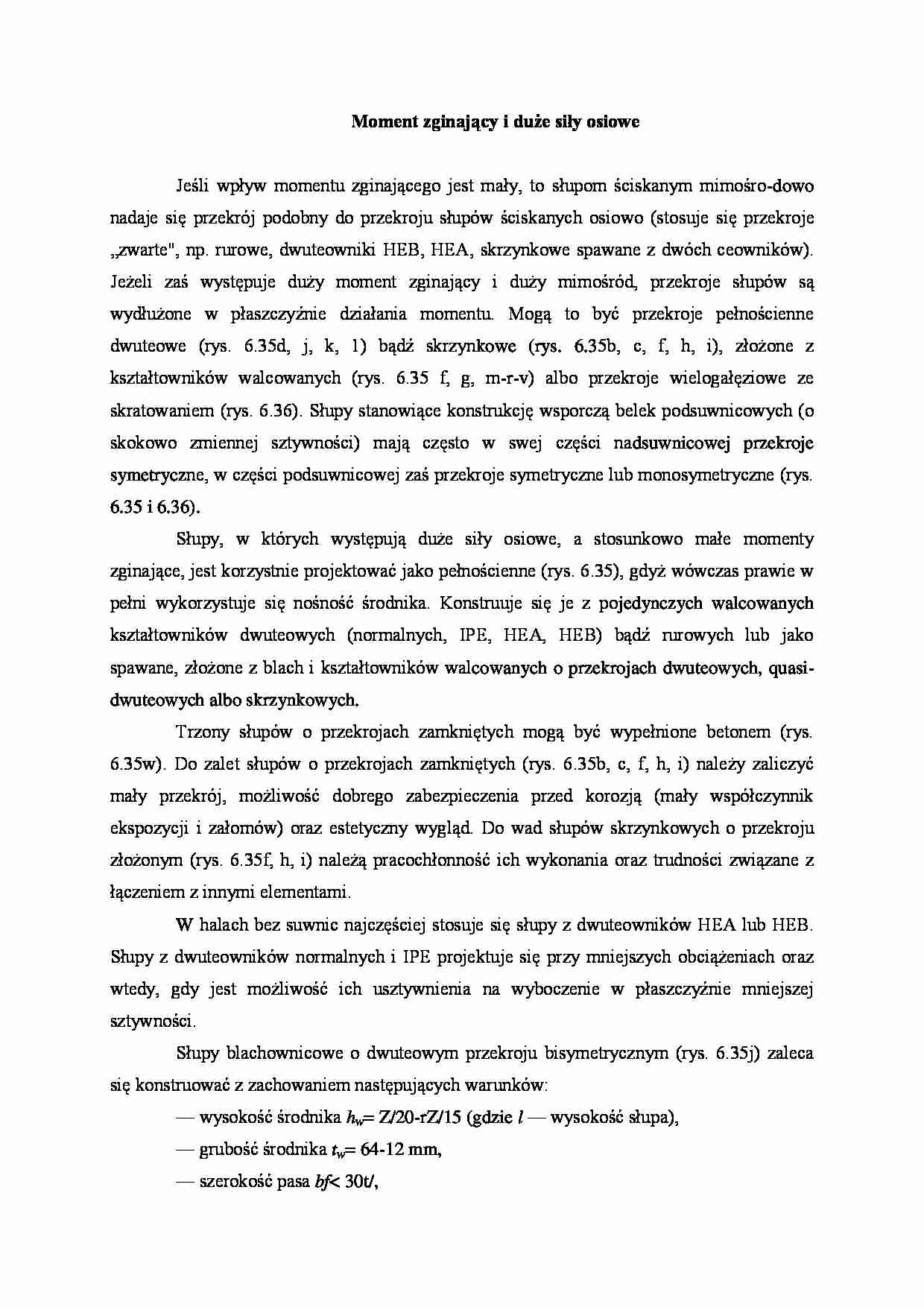

Moment zginający i duże siły osiowe
Jeśli wpływ momentu zginającego jest mały, to słupom ściskanym mimośro-dowo nadaje się przekrój podobny do przekroju słupów ściskanych osiowo (stosuje się przekroje „zwarte", np. rurowe, dwuteowniki HEB, HEA, skrzynkowe spawane z dwóch ceowników). Jeżeli zaś występuje duży moment zginający i duży mimośród, przekroje słupów są wydłużone w płaszczyźnie działania momentu. Mogą to być przekroje pełnościenne dwuteowe (rys. 6.35d, j, k, 1) bądź skrzynkowe (rys. 6.35b, c, f, h, i), złożone z kształtowników walcowanych (rys. 6.35 f, g, m-r-v) albo przekroje wielogałęziowe ze skratowaniem (rys. 6.36). Słupy stanowiące konstrukcję wsporczą belek podsuwnicowych (o skokowo zmiennej sztywności) mają często w swej części nadsuwnicowej przekroje symetryczne, w części podsuwnicowej zaś przekroje symetryczne lub monosymetryczne (rys. 6.35 i 6.36).
Słupy, w których występują duże siły osiowe, a stosunkowo małe momenty zginające, jest korzystnie projektować jako pełnościenne (rys. 6.35), gdyż wów czas prawie w pełni wykorzystuje się nośność środnika. Konstruuje się je z pojedynczych walcowanych kształtowników dwuteowych (normalnych, IPE, HEA, HEB) bądź rurowych lub jako spawane, złożone z blach i kształtowników walcowanych o przekrojach dwuteowych, quasi-dwuteowych albo skrzynkowych.
Trzony słupów o przekrojach zamkniętych mogą być wypełnione betonem (rys. 6.35w). Do zalet słupów o przekrojach zamkniętych (rys. 6.35b, c, f, h, i) należy zaliczyć mały przekrój, możliwość dobrego zabezpieczenia przed korozją (mały współczynnik ekspozycji i załomów) oraz estetyczny wygląd. Do wad słupów skrzynkowych o przekroju złożonym (rys. 6.35f, h, i) należą pracochłonność ich wykonania oraz trudności związane z łączeniem z innymi elementami.
W halach bez suwnic najczęściej stosuje się słupy z dwuteowników HEA lub HEB. Słupy z dwuteowników normalnych i IPE projektuje się przy mniejszych obciążeniach oraz wtedy, gdy jest możliwość ich usztywnienia na wyboczenie w płaszczyźnie mniejszej sztywności.
Słupy blachownicowe o dwuteowym przekroju bisymetrycznym (rys. 6.35j) zaleca się konstruować z zachowaniem następujących warunków:
— wysokość środnika hw = Z/20-rZ/15 (gdzie l — wysokość słupa),
— grubość środnika tw = 64-12 mm,
— szerokość pasa bf
(…)
… nie powinien być większy niż 4,0 m. Ich zadaniem jest zapewnienie odpowiedniej sztywności przekroju poprzecznego słupa na działanie losowego momentu skręcającego, jaki może wystąpić w fazie transporhi, montażu, eksploatacji (np. od uderzeń środków transportu wewnątrzzakładowego, wózków widłowych, samochodów itp.). W słupie dwugałęziowym przeponę może stanowić pojedynczy kątownik przyspawany do słupków wykratowania…
… wielogałęziowych pokazano na rys. 6.37. Wiązania zapewniają współpracę wszystkich elementów słupa podczas deformacji giętnej osi podłużnej trzonu od sił osiowych i poprzecznych.
W takich zginanych słupach, oprócz sił poprzecznych pochodzących od imperfekcji geometrycznych ich osi podłużnej (Vó = 0,012A/d, gdzie A — pole przekroju poprzecznego gałęzi trzonu słupa, fd — wytrzymałość obliczeniowa stali), występują…
… ciężkości krzyżulców skratowania na zewnętrzne krawędzie gałęzi trzonu słupa.
Na pręty skratowania najczęściej przeznacza się kątowniki, ceowniki lub rury. W halach przemysłowych stosuje się zazwyczaj słupy dwugałęziowe ze skratowaniem o przekroju stałym na wysokości lub zmiennym skokowo (w halach z suwnicami). Dzięki możliwości dowolnego rozsuwania gałęzi słupy te mogą przenosić znaczne momenty zginające…
