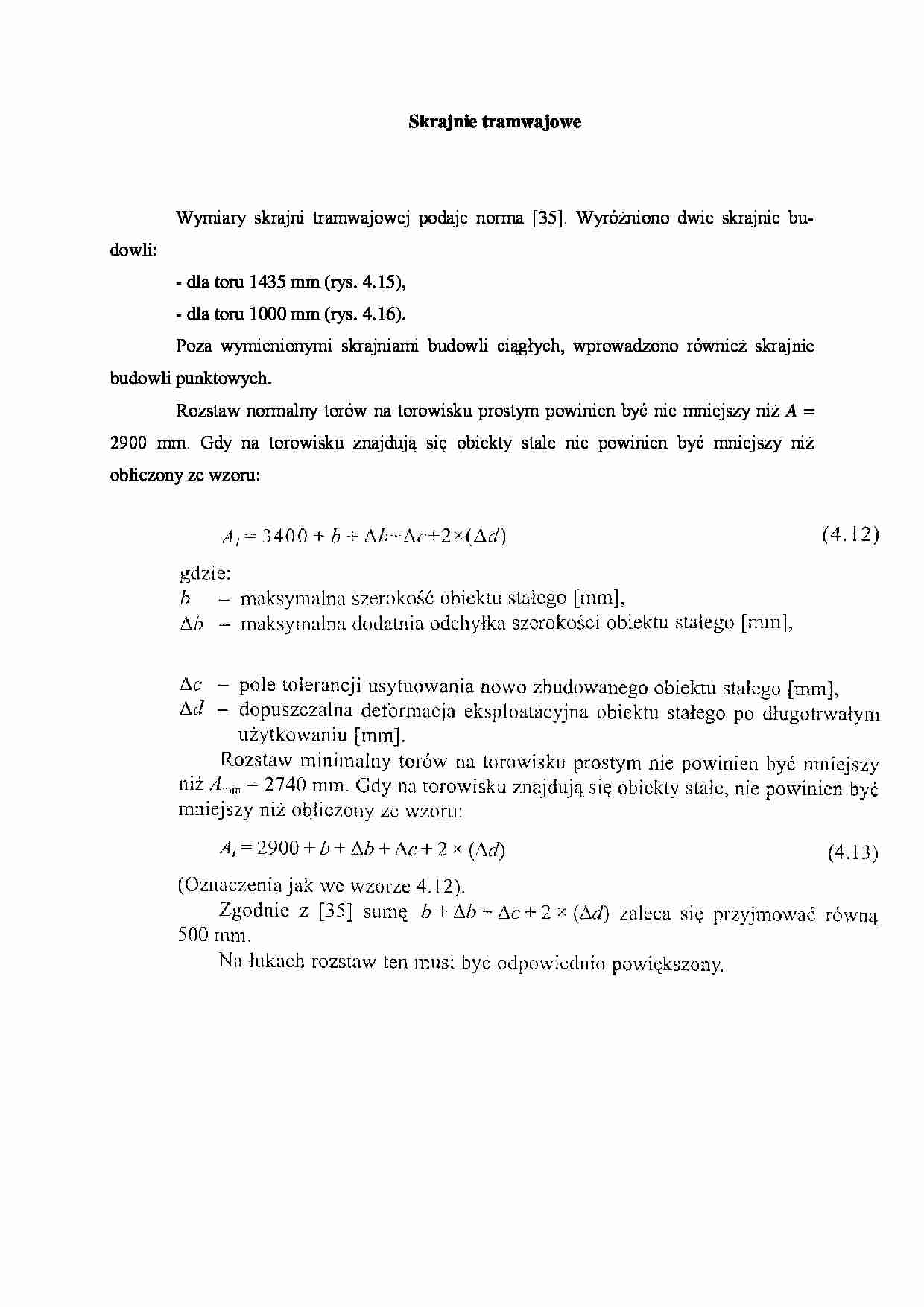

Skrajnie tramwajowe - wykład - strona 1 Skrajnie tramwajowe - wykład - strona 2 Skrajnie tramwajowe - wykład - strona 3

Fragment notatki:

Skrajnie tramwajowe
Wymiary skrajni tramwajowej podaje norma [35]. Wyróżniono dwie skrajnie bu­dowli:
- dla toru 1435 mm (rys. 4.15),
- dla toru 1000 mm (rys. 4.16).
Poza wymienionymi skrajniami budowli ciągłych, wprowadzono również skraj­nie budowli punktowych.
Rozstaw normalny torów na torowisku prostym powinien być nie mniejszy niż A = 2900 mm. Gdy na torowisku znajdują się obiekty stale nie powinien być mniej­szy niż obliczony ze wzoru:
Zewnętrzny pas bezpieczeństwa b, mierzony od rzutu pionowego najbardziej wystającej części taboru tramwajowego do ogrodzenia, ściany lub krawędzi jezdni, powinien być nie mniejszy niż 0,75 m. Dopuszcza się zmniejszenie szerokości ze­wnętrznego pasa bezpieczeństwa do 0,50 m, w przypadku usytuowania wzdłuż to­rów ścian lub ogrodzeń pod warunkiem umieszczenia w tych urządzeniach wnęk w odstępach nie większych niż 20 m, o takiej głębokości, by zachowana była pełna szerokość pasa bezpieczeństwa.
Podane wymagania nie dotyczą przystanków i skrzyżowań oraz gdy na torowis­ku są inne niż słupy trakcyjne lub ogrodzenie, a także gdy torowisko pełni dodatko­we funkcje np. gdy służy również do komunikacji autobusowej. Wtedy odpowied­nią szerokość należy ustalać indywidualnie.
... zobacz całą notatkę
